120网络报警主机上传3300软件设置说明

来源:宜居科技 日期:2022-08-28
点此下载文件

3300报警软件设置说明(网络)

1、 总线报警主机网络参数设置(以8120P为例)

1.1 进入编程

控制键盘输入:666666(出厂默认),再按[编程]+{布防}进入到编程状态。

1.2 设置设备数目

进入编程界面后:显示“1 查询”界面,

键盘按{#}号下翻键→显示“2编程”→

{布防}→“2.1 用户编程”→

{#}下翻键→“2.2 系统编程”→

{布防}→“2.2.1 设备数目”→

{布防}→根据地址码最大值输入数字

{布防}

1.3设置系统地址

“2.2 系统编程”里,按{#}下翻键多次找到“2.2.11系统设置”→

{布防}→“1系统地址”→

{布防}→按{1}(如果是第二台就按2)→

{布防}

1.4 设备掉线提示关闭

“2.2.11系统设置”→按{布防}→“1系统地址”→

2次{#}下翻键→“3 设备掉线提示”→

{布防}→“所有的设备:1”→

{0}→按{布防}

1.5 把IP协议设成1

“2.2.11系统设置”→按{布防}→“1系统地址”→

4次{#}下翻键→“5 RS232协议”→

{布防}→“1 RS232”→

{#}下翻键→按{布防}→“2 IP”→

{1}→按{布防}

1.6 修改心跳间隔

“2.2.14 IP参数”→按{布防}→“1 主机IP”→

10次{#}下翻键→按{布防}→“0100”→

输入{0020}→按{布防}

1.7 退出编程

连续按6次{撤防}返回键即可

1.8 设置网络参数(用网络设置工具在同一个交换机调试)

打开“USR-M0_V2.1.2.118”搜索软件,如下图所示:



2、 软件平台设置

软件文件夹的名称必须改成3300

2.1 运行软件(安装软件前需把防火墙、安全中心、杀毒软件关闭)

鼠标双击图标,操作员代码、密码:adm,如下图所示:

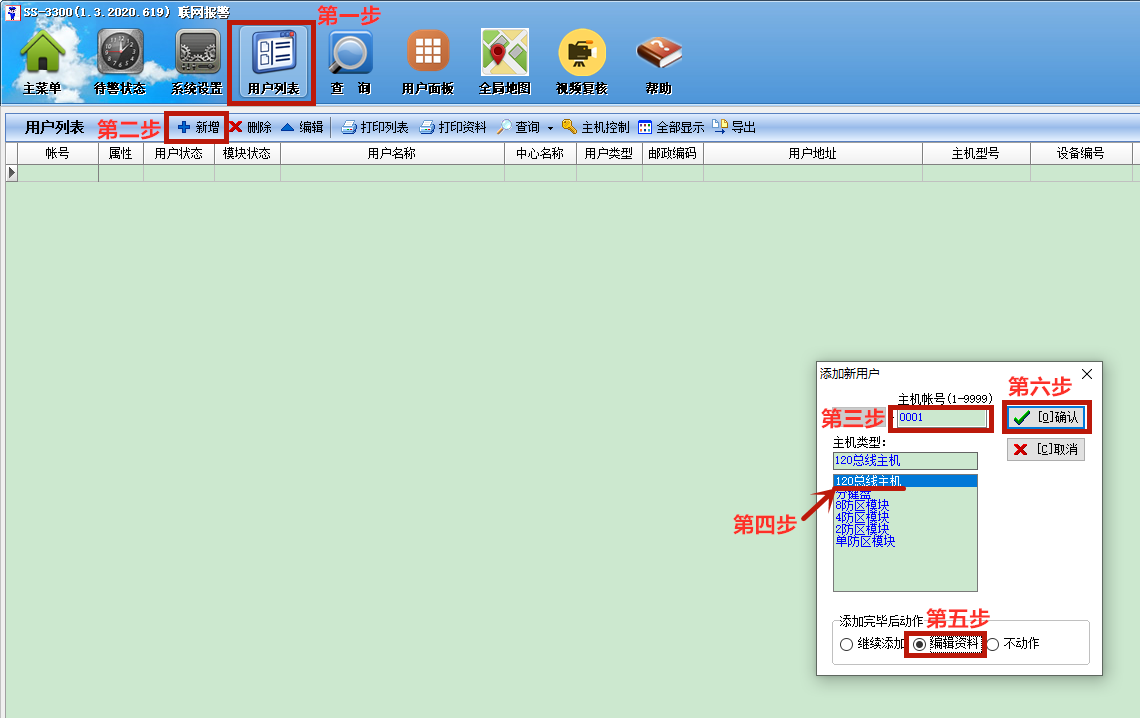

2.2 新增报警主机

    主机账号处必须4位数:0001,与报警主机的系统地址一致,如下图所示:

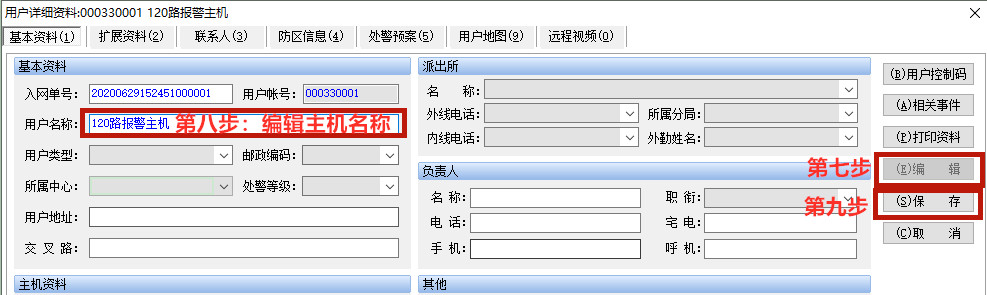

   设置主机参数,如下图所示:



2.3 新增设备模块

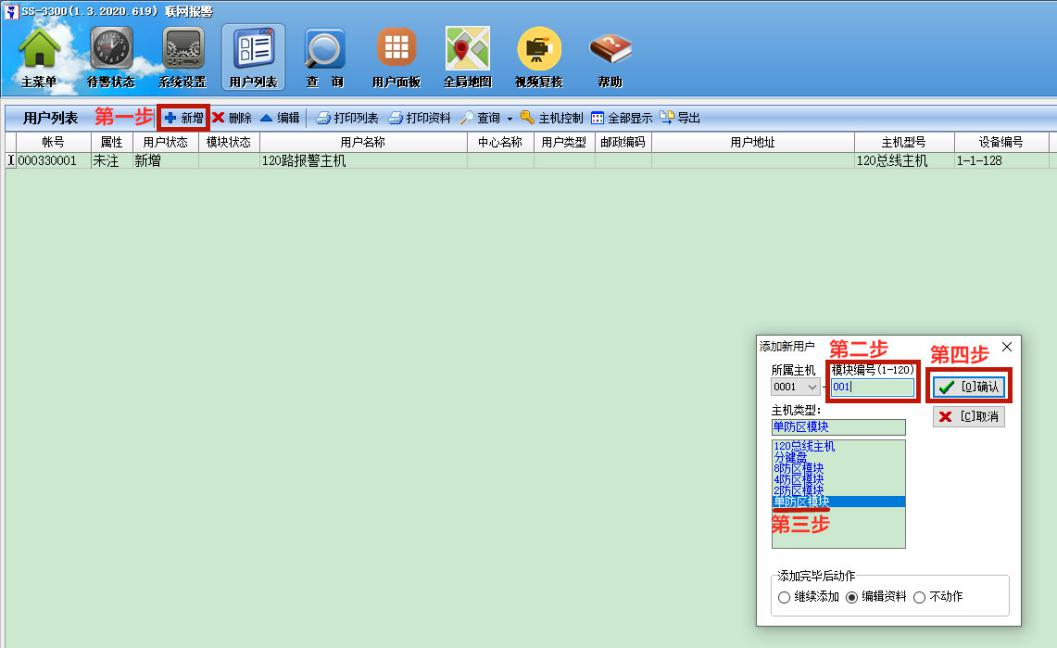

    模块编号处必须3位数:001,即是1号地址模块,如下图所示:

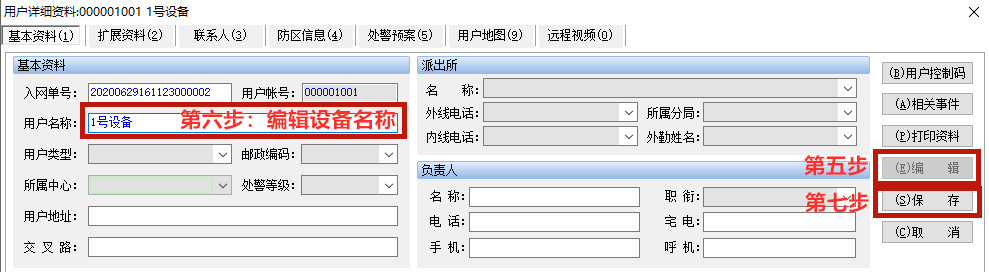

设置设备参数,如下图所示:



2.4 用户面板

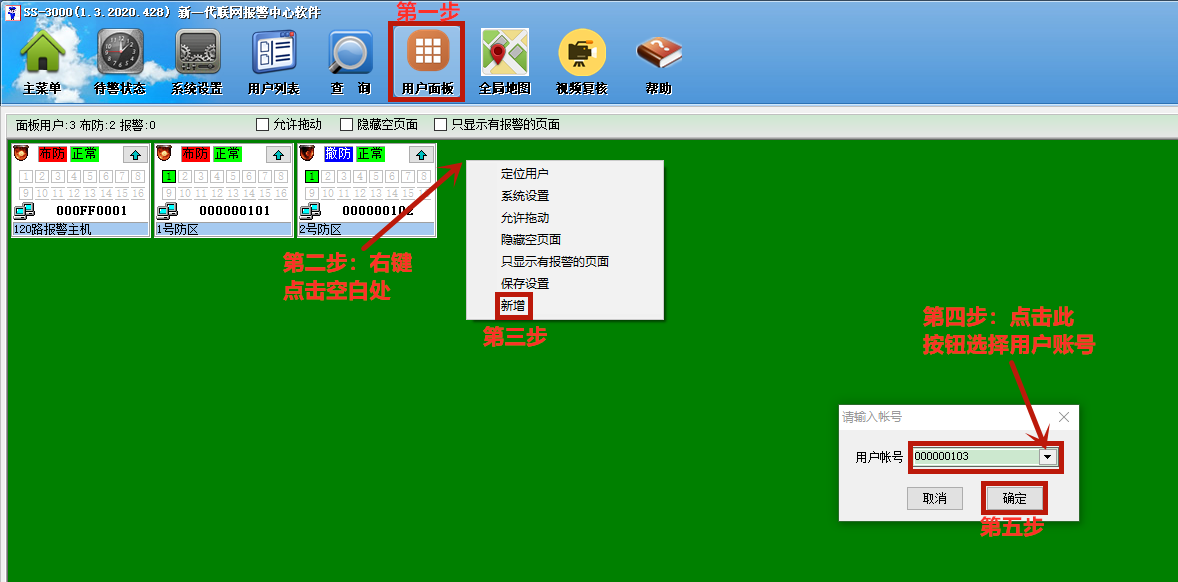

报警主机的用户面板,软件可以控制报警主机以及主机上所有的防区设备;新增一个防区设备的用户面板,软件可以单独控制该防区设备,

如下图所示:

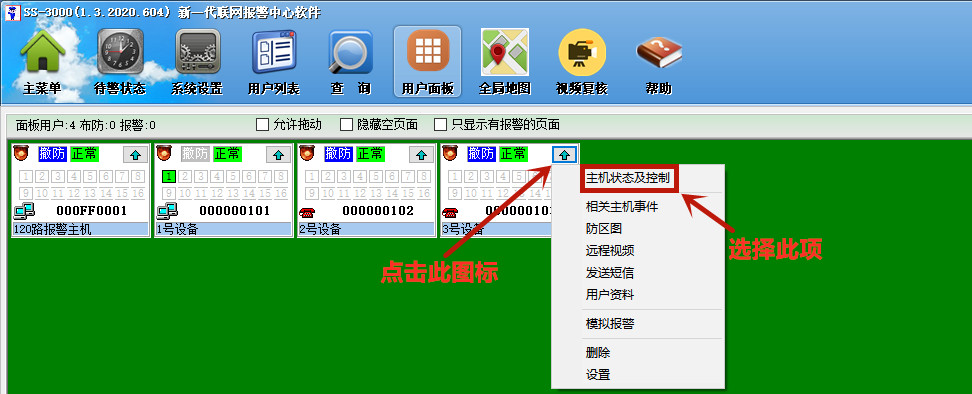

如何进入控制板界面,如下图所示:



如何控制主机布/撤防,如下图所示:

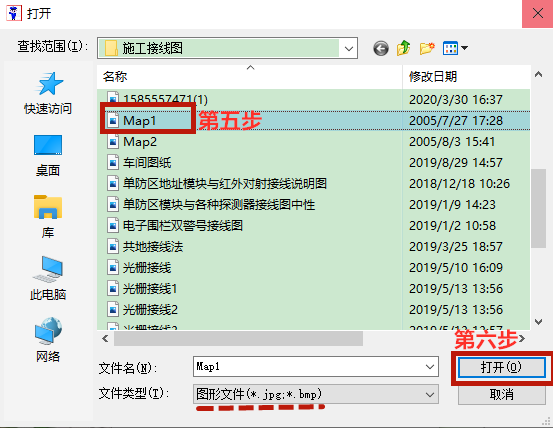

2.5 电子地图(事先准好一个1720X670像素的JPG格式的地图)

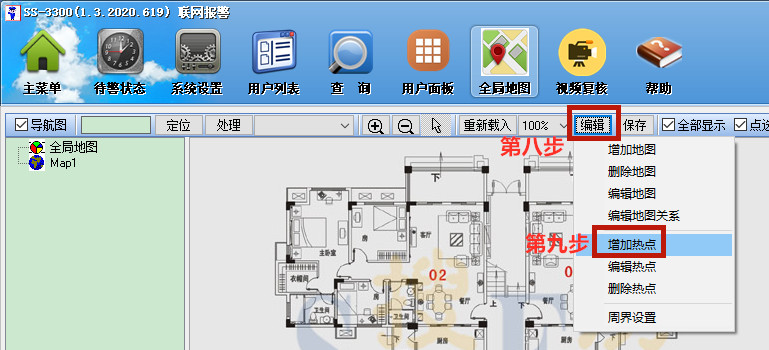

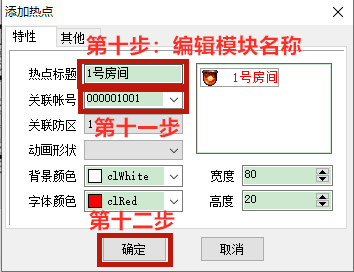

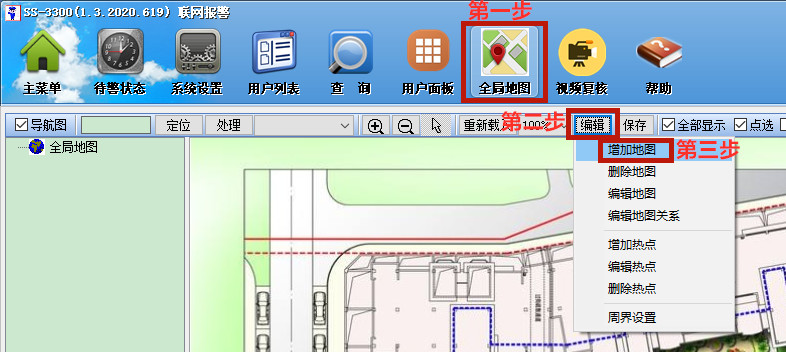

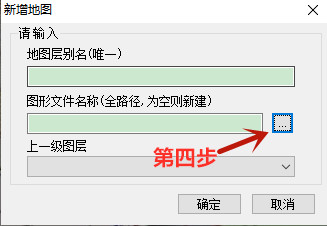

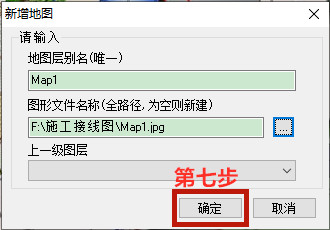

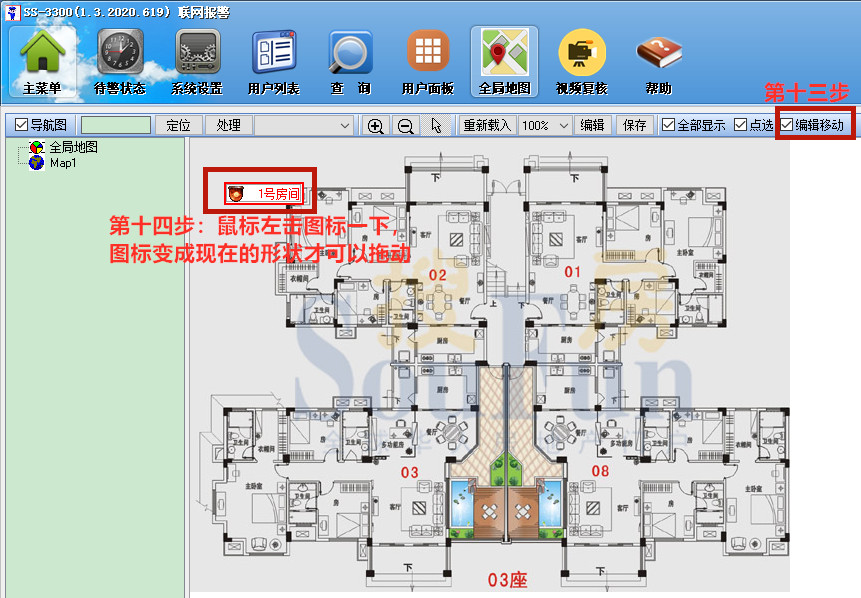

1 防区设置

1:



2:



3:



4:



5:



6:



7:

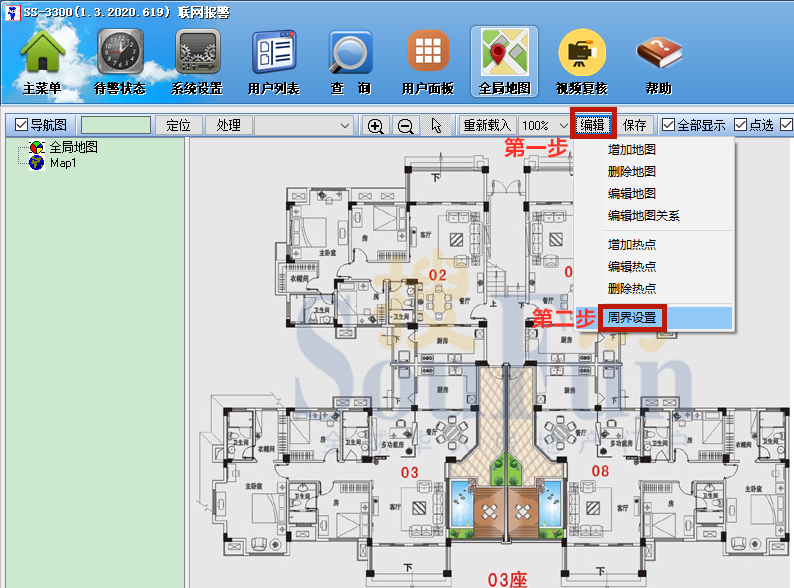

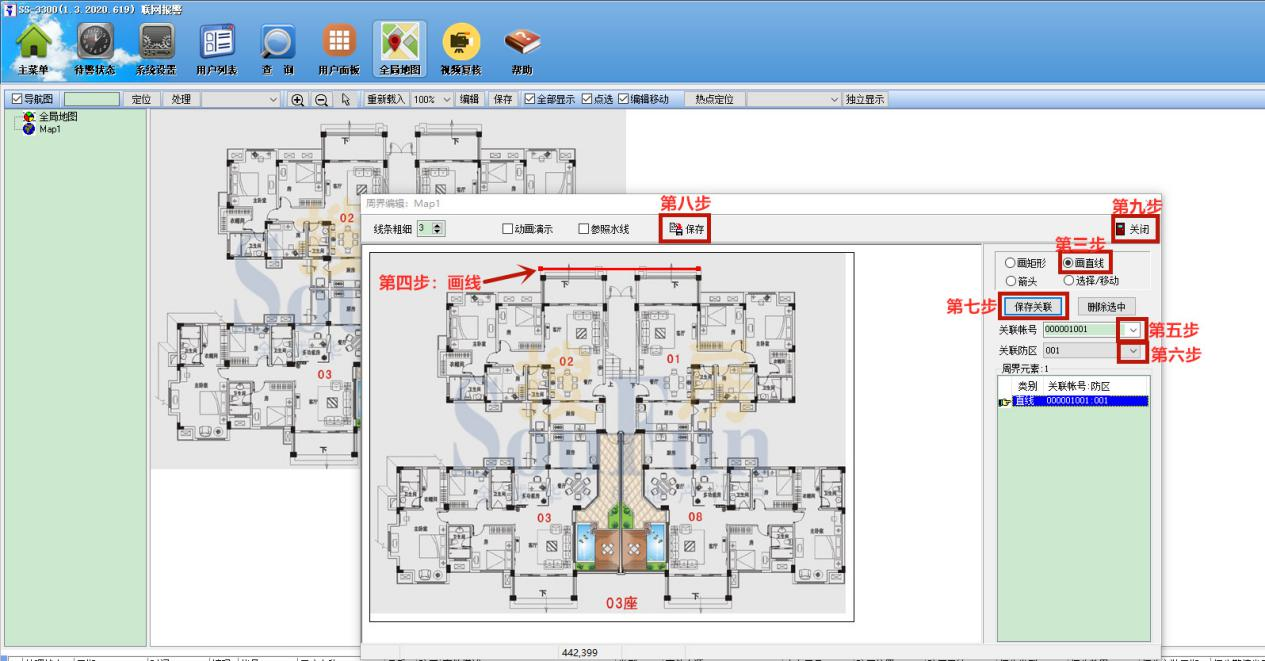

2 周界设置

1:



2:

2.6 视频复核

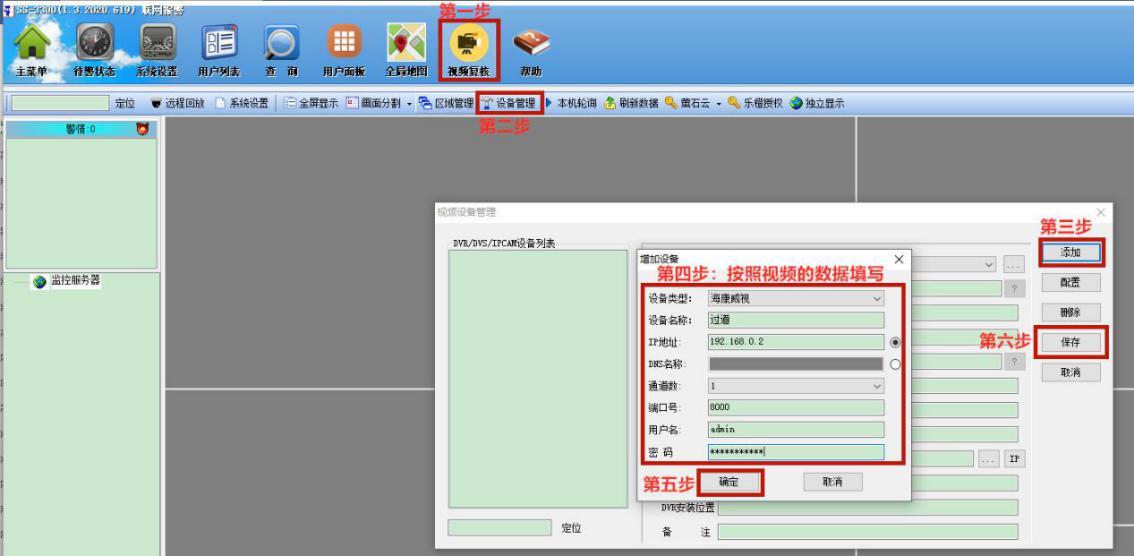

局域网连接,添加视频设备,如下图所示:

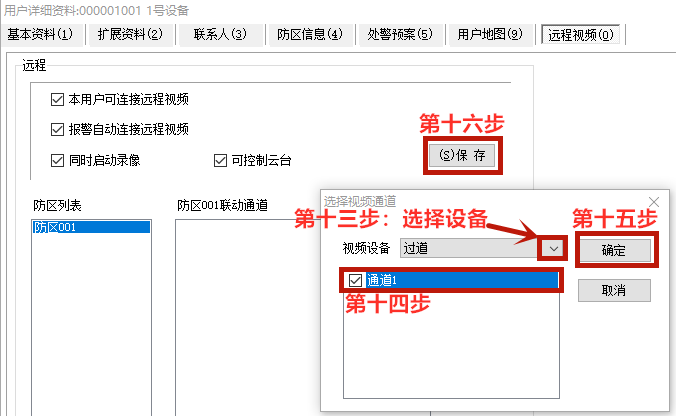

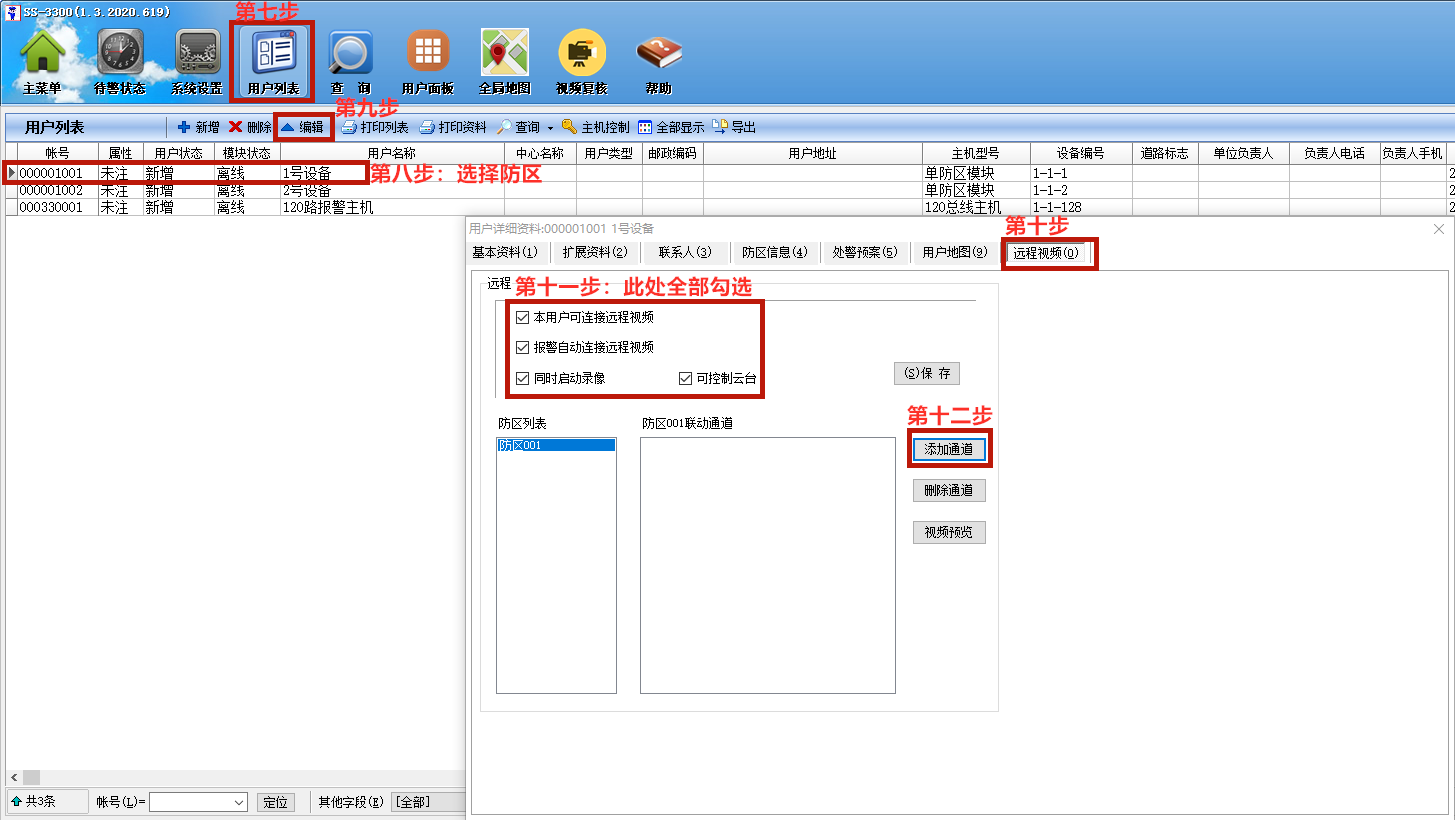

视频联动到防区,如下图所示:

1:



2:

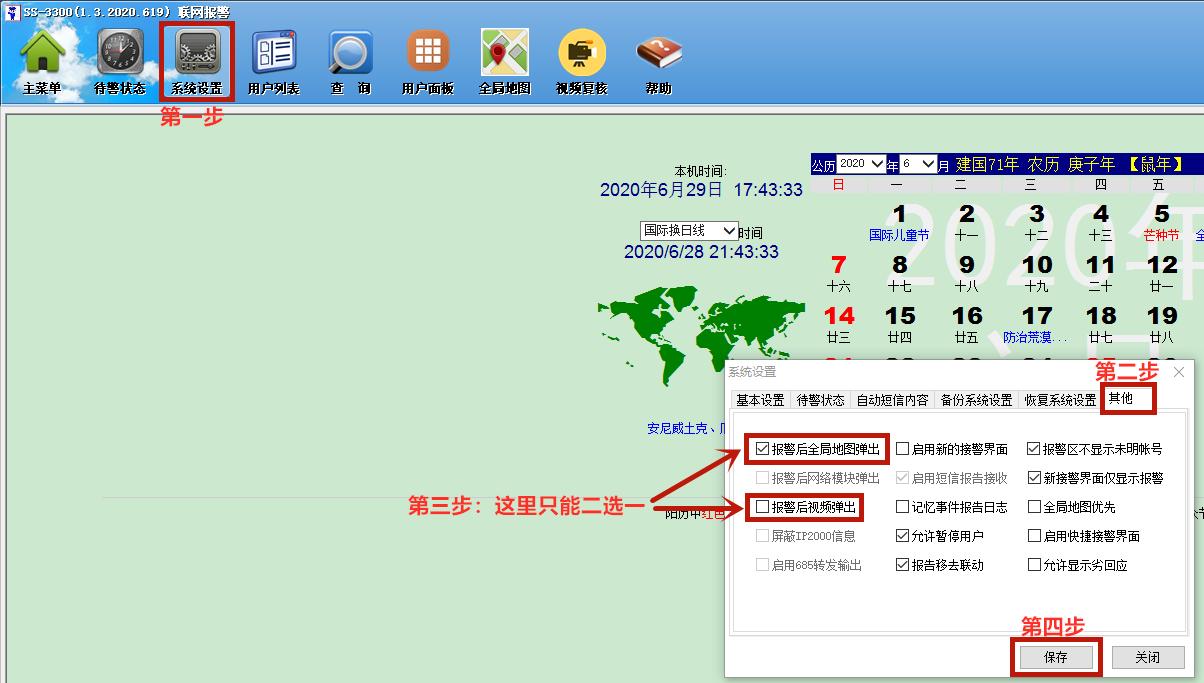

注:视频与地图只能二选一使用,如下图所示:
