5000软件设置说明(网络)
1总线报警主机网络参数设置(编程界面设置)
1.1 进入编程
控制键盘输入:666666(出厂默认),再按{编程}+{布防}进入到编程状态。
1.2 设置设备数目
进入编程界面后:显示“1 查询”界面,
键盘按{#}下翻键→显示“2编程”→
按{布防}→“2.1 用户编程”→
按{#}下翻键→“2.2 系统编程”→
按{布防}→“2.2.1 设备数目”→
按{布防}→根据地址码最大值输入数字→
按{布防}
1.3设置系统地址
在“2.2 系统编程”里,按{#}下翻键多次找到“2.2.11系统设置”→
按{布防}→“1系统地址”→
按{布防}→按{1}(如果是第二台就按2)→
按{布防}
1.4 设备掉线提示关闭
在“2.2.11系统设置”→按{布防}→“1系统地址”→
按2次{#}下翻键→“3 设备掉线提示”→
按{布防}→“所有的设备:1”→
按{0}→按{布防}
1.5 把IP协议设成1
在“2.2.11系统设置”→按{布防}→“1系统地址”→
按4次{#}下翻键→“5 RS232协议”→
按{布防}→“1 RS232”→
按{#}下翻键→按{布防}→“2 IP”→
按{1}→按{布防}
1.6 修改心跳间隔
在“2.2.14 IP参数”→按{布防}→“1 主机IP”→
按10次{#}下翻键→按{布防}→“0100”→
输入{0020}→按{布防}
1.7 退出编程
连续按6次{撤防}返回键即可
1.8 设置网络参数(用网络设置工具在同一个交换机调试)

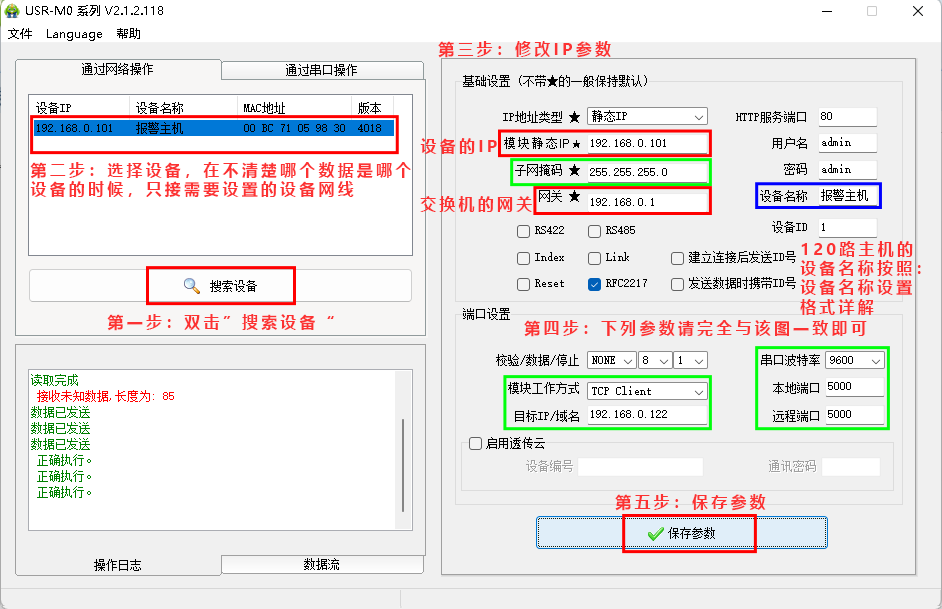

打开“USR-M0_V2.1.2.118”搜索软件,操作步骤如下所示:
友情提示:软件界面底部正中间会显示本机IP,也就是电脑主机IP。如下图:
2 软件平台设置
2.1 运行软件(安装软件前需把防火墙、安全中心、杀毒软件关闭)

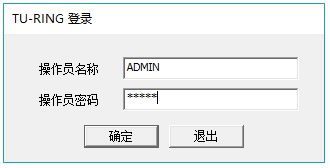

运行AIC-SW,用户名处输入“ADMIN”,密码输入“ADMIN”,必须大写。
2.2 激活软件

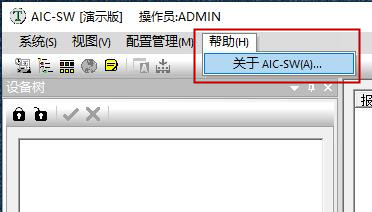

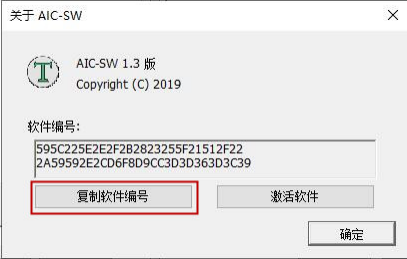

插入加密狗后,点击软件左上角的“帮助”按钮,鼠标单击“关于AIC-SW(A)”选项,弹出“关于AIC-SW”对话框,把软件编号复制下来,发给业务员,等业务员把软件序列号发过来之后,再点击“激活软件”按钮,在弹出来的对话框内输入软件序列号,再按“确定”按钮。如下图所示:
2.3 添加通讯机

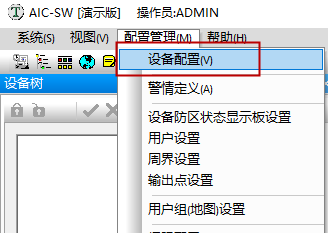

1) 在主界面的左上处选择“配置管理”,再选择“设备配置”,如下图:

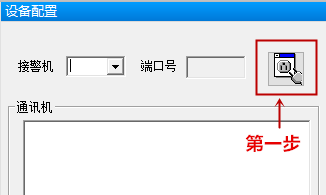

2) 在‘设备配置’界面操作步骤,(12是网络接口专用通道)如下图所示:

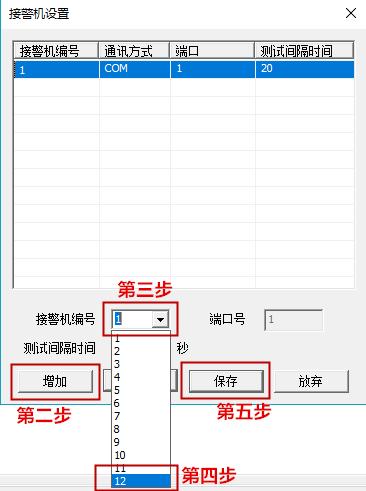

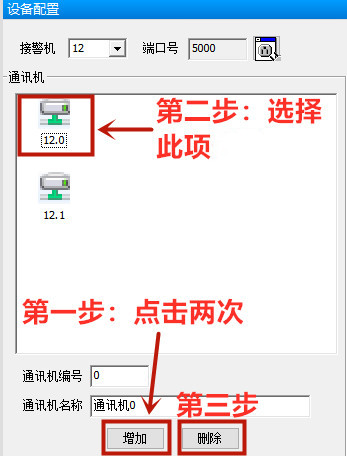

3) 通讯机操作步骤,(12.0必须删除)如下图所示:
2.4 添加报警机(名称显示在“设备树”一栏)

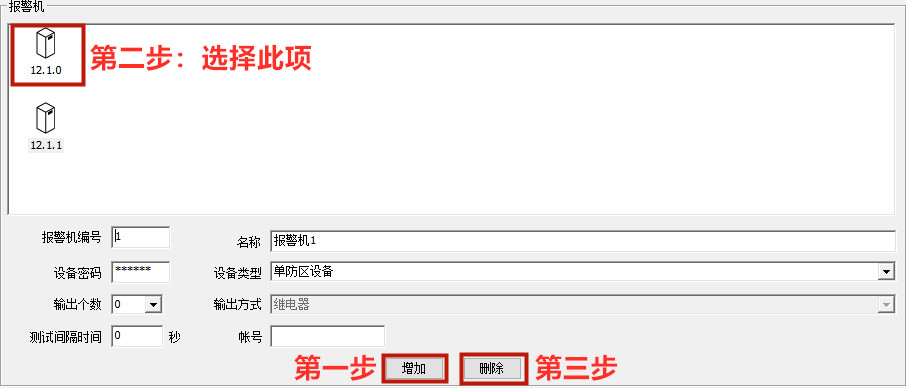

1)在‘报警机’界面操作步骤,如下图所示:
注:12.1.1代表的是1号主机拨码1的设备,所以要删除12.1.0。

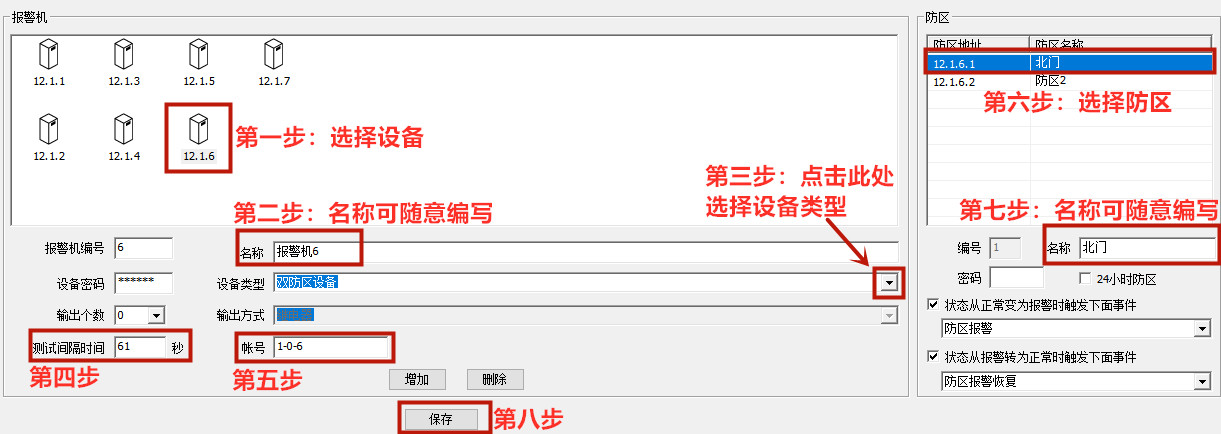

2)设置设备参数、防区参数操作步骤,(测试间隔时间必须大于报警主机的心跳时间,例如:61秒)如下图所示:
注:账号说明:固定格式为AA-B-CC,其中的AA是报警主机的系统地址,B为0或1,其中0表示通讯总线的协议(一般都是使用0),1表示键盘接口的设备,CC是通讯总线或键盘接口的设备地址号。
举例:1-0-1,表示为1号总线报警主机的1号模块。1-0-2,表示1号总线报警主机的2号模块。如果接的是主板自带防区,账号固定是:AA-0-0,防区类型选八防区设备。
2.5 添加控制键盘(名称显示在“设备树”一栏)

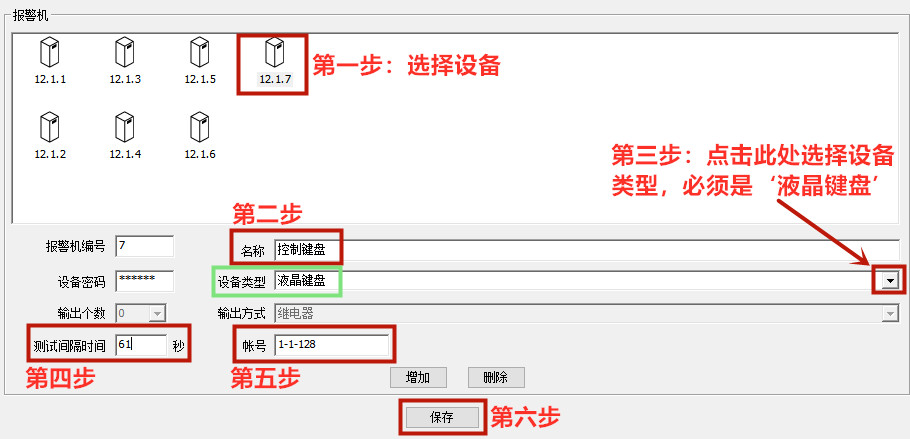

在‘报警机’界面操作步骤,(测试间隔时间必须大于报警主机的心跳时间,例如:61秒)如下图所示:

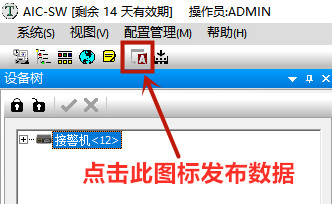

‘设备配置’的数据设置完成后,点击图标发布数据,如下图所示:
注:账号说明,固定格式为A-1-128。如1-1-128,表示1号主机的主键盘。2-1-128,表示2号主机的主键盘,以此类推。
2.6添加电子地图

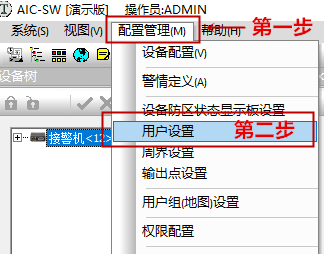

(1) 在“配置管理”项点击“用户设置”,如下图所示:

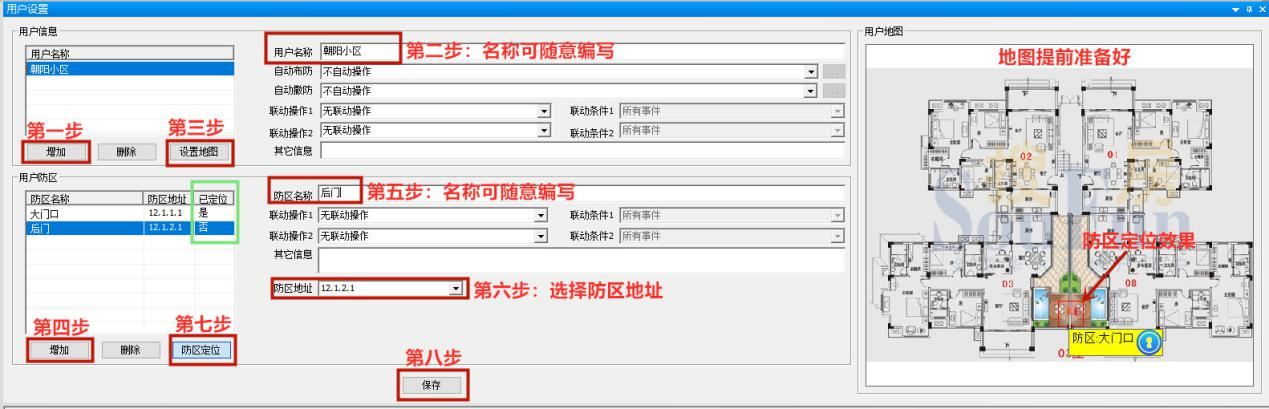

(2) 在“用户设置”界面操作步骤,如下图所示:
(3) 必须在“用户组(地图)设置”再添加一个顶级地图,同一个图就可以,然后在用户信息那里定位该地图,随便定一个位置就可以。如下图所示:
注:‘设置地图’添加一个以jpg格式的地图文件(地图文件要提前准备好)。

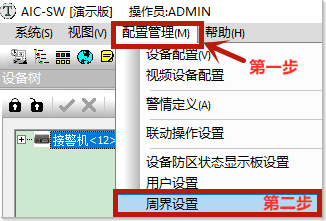

(4) 在“配置管理”项点击“周界设置”,如下图所示:

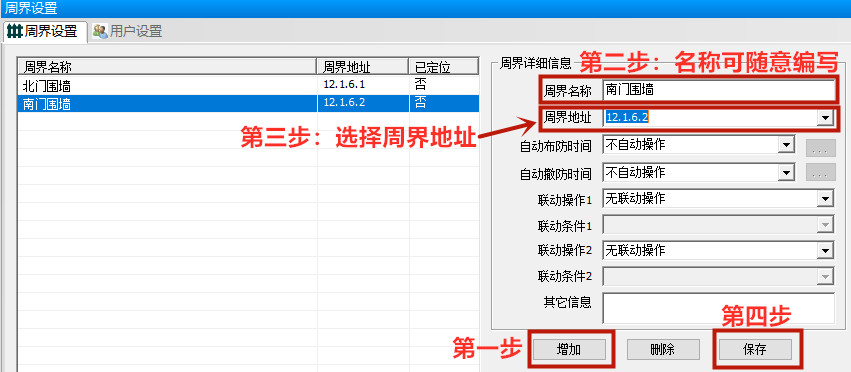

(5) 在“周界设置”界面操作步骤,如下图所示:

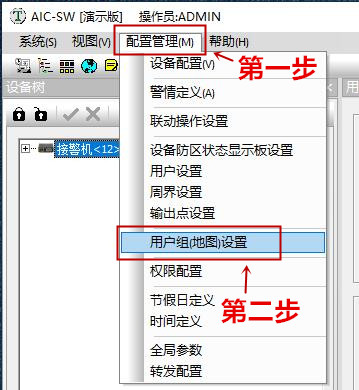

(6) 在“配置管理”项选择“用户组(地图)设置”项,如下图所示:

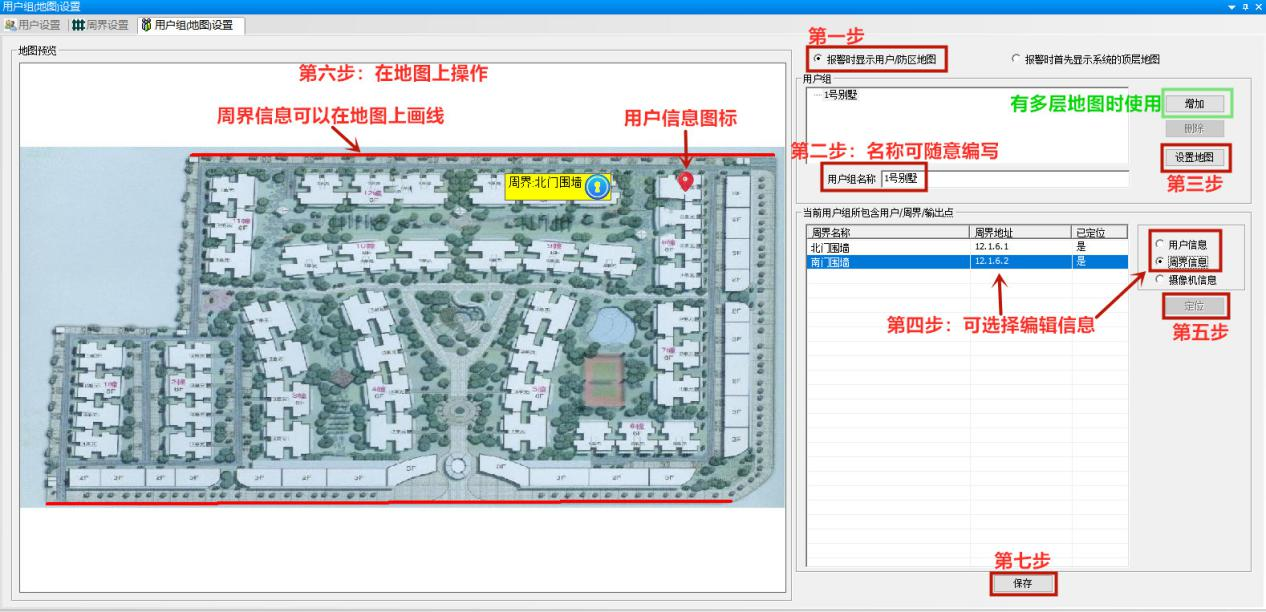

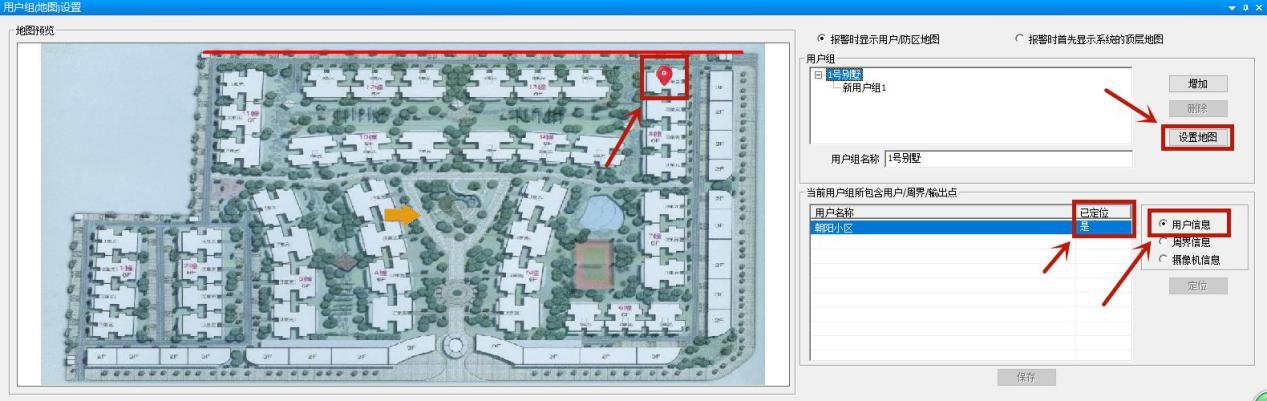

(7) 在“用户组(地图)设置”界面操作步骤,如下图所示:
电子地图的参数设置完成后,点击图标发布数据即可。
注:删除已经设置好的地图标记,把图标拖到最左边空白处。
2.7 调试软件

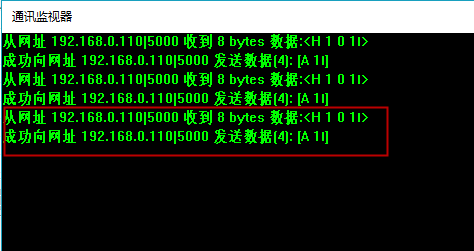

以上发布数据之后,重启一下软件,然后点击“视图”选择“通讯监测窗”,过一段时间(心跳间隔,默认100秒)后,“通讯监测窗”会收到数据,证明报警主机和5000软件已经连通,可以进行软件远程“布/撤防”操作了。如下图所示:
2.8 添加视频设备

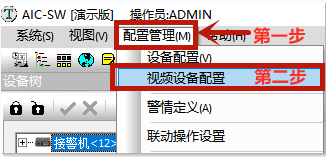

(1) 在“配置管理”项点击“视频设备配置”,如下图:
在“视频设备配置”里点击“增加”按钮,选择“设备厂商”,输入“IP地址”,“端口号”;输入“用户名称”和“密码”;点击“保存”按钮。(目前只支持大华、海康)如下图:
再点击一下软件左上角的“发布数据”图标进行数据发布。

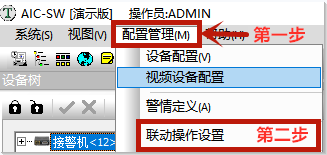

(2) 在“配置管理”项点击“联动操作设置”,如下图:

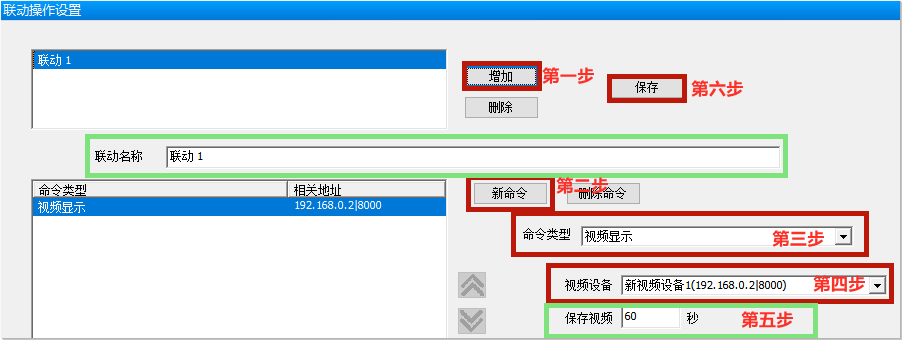

在“联动操作设置”里点击“增加”按钮,再点击“新命令”按钮,在“命令类型”里选择“视频显示”,在“视频设备”里选择对应的视频名称和地址,在“保存视频”项输入时间,再点击“保存”按钮即可。如下图:
再点击一下软件左上角的“发布数据”图标进行数据发布。

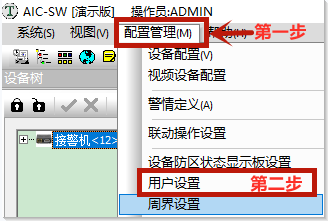

(3) 在“配置管理”项点击“用户设置”,如下图:

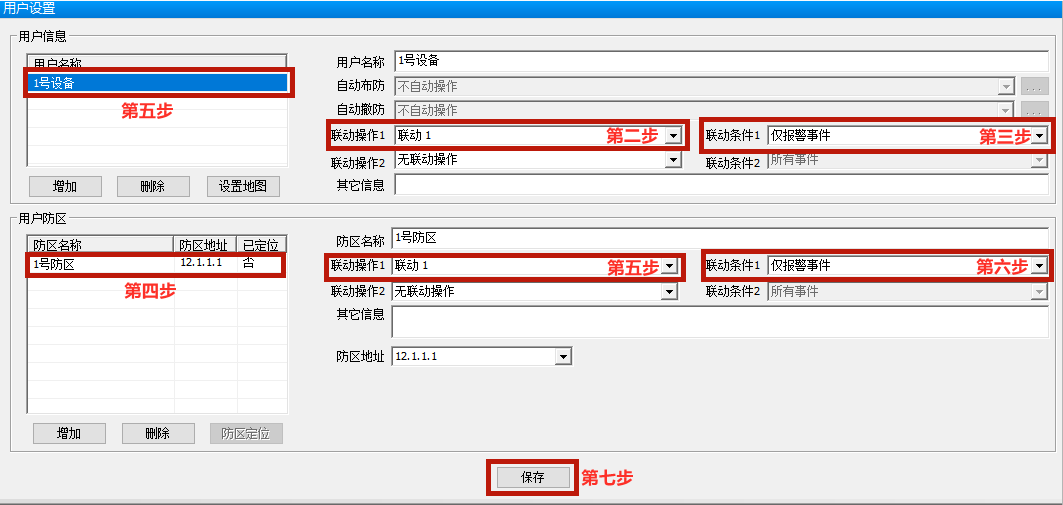

① 在“用户信息”里选择“1号设备”,在“联动操作1”项选择“联动1”,在“联动条件1”项选择“仅报警事件”;
② 在“用户防区”里选择“1号防区”,在“联动操作1”项选择“联动1”,在“联动条件1”项选择“仅报警事件”;
③ 点击“保存”按钮,如下图:
再点击一下软件左上角的“发布数据”图标“”进行数据发布。
注:“联动操作”只能联动一个,不能“联动操作1”和“联动操作2”同时选.
