大型小区总线联网报警系统应用方案
深圳市宜居科技有限公司专业从事安防报警器材的研发、生产和销售，产品涵盖无线紧急报警器、总线制报警主机、IP网络报警主机、GPRS联网报警主机、GSM报警主机，电子围栏主机、红外对射、红外光栅、红外探测器、周界报警器、紧急求助报警系统、报警按钮、激光红外对射、烟雾探测器、温度探测器等安防报警产品，已经广泛用于大型小区、别墅、学校、监狱等安防报警领域。小区联网报警产品和报警应用方案均可提供高端私人定制服务，欢迎经销代理加盟合作！
一、概述
该小区大型总线联网报警系统主要是用在银行或监狱、厂房车间、小区物业管理等防盗报警系统安全防范，整个报警主机系统采用IP/GSM网络通讯方式进行信号传输到物业管理中心，也可以通过GSM网络将报警信号通过电话或者短信的方式通知到用户业主的手机上面，多种选择，更安全，更稳定，更可靠，施工安装成本更低！维护更简单、方便！

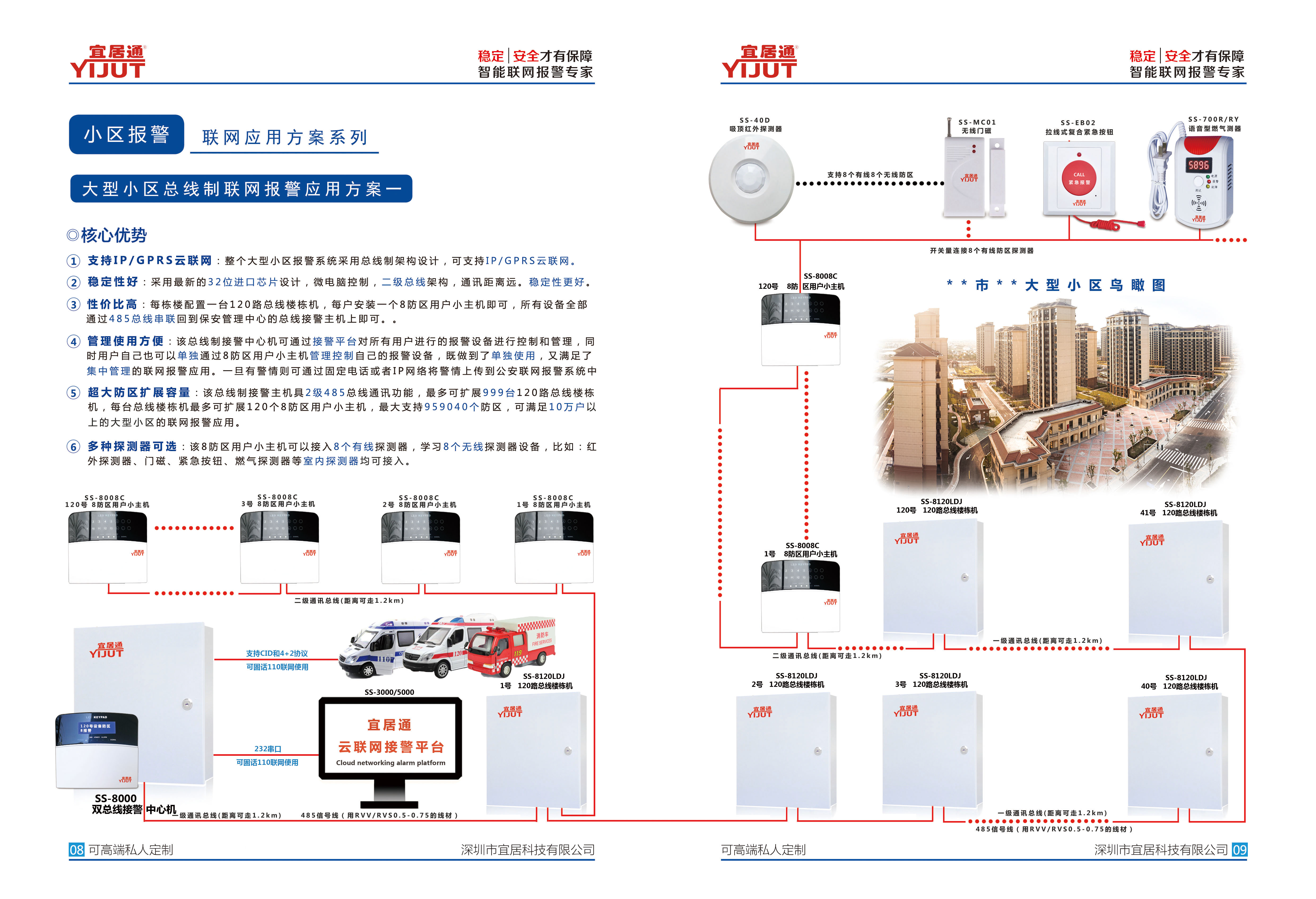

二、系统设计说明
整个小区联网报警系统采用485总线布线方案，485总线具有稳定性好，施工方便，安装技术成熟，所有485总线设备均采用手拉手串联的方式，其中每栋楼各配置1台485总线楼栋机，楼栋机与楼栋机之间通过一级485总线串联，楼栋机到各用户家里的485防区扩展设备之间采用二级485总线进行手拉手串联，如果有需要分支或者信号延长的地方则配置一个485信号分支延长放大器即可。
三、报警设备数目如下：
a. 报警接警软件 1套；（物业管理中心电脑安装1套）
b. 总线楼栋通讯中心机 1套；（物业管理中心接警用）
d. 8防区地址模块/用户小主机 若干个（每个小区住户配置1个）
e.485信号分支放大器 若干个 （需要信号分支和延长的地方配置1个）
f. 紧急报警按钮 若干个 （每个住户配置1个）
h. 红外探测器 若干个 每个住户配置1个
i. 后备电池 若干个 （每台报警主机置一个，以防220V断电备用）
J. 声光警号 若干个 （每个住户配置1个）
四、报警设备详情如下：
1.接警管理软件
SS-5000简称接警管理软件，该软件主要用于小区联网报警系统的后台监控和管理用，可通过IP网络或者232串口/USB接口与小区总线接警中心机连接，通过该软件可以实时查看各防区的状态，实时显示各防区报警，布撤防等各种信息。同时通过该软件可实现布撤防操作，也可自行导入所需的电子地图，通常用于指挥中心，保安室等。
软件特点：
●具有电脑实时显示各类报警，布撤防等各种信息
●可通过软件实现布撤防操作
●可全方位查看各个防区状态
●多级电子地图显示
●带有加密狗功能
●所有的用户状态，报警情况，用户资料等都可以通过地图显示和控制。软件还提供电子地图引入工具，允许工程人员自行安装所需的电子地图。按报警类型分别自动处理。
●按警情分类，每一项警情都可单独选择自动处理、自动打印和报警声音的方式，减轻操作员的负担，提高效率。详尽的报警信息统计与分析。
●提供报表工具，可以用多种查询方式，得到各种需要的统计数据，可以打印出报表。分级操作权限管理。
●提供三级操作人员权限设置，还可自行定义多级操作权限。方便的数据备份、恢复。
●提供完善的数据维护工具，即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。

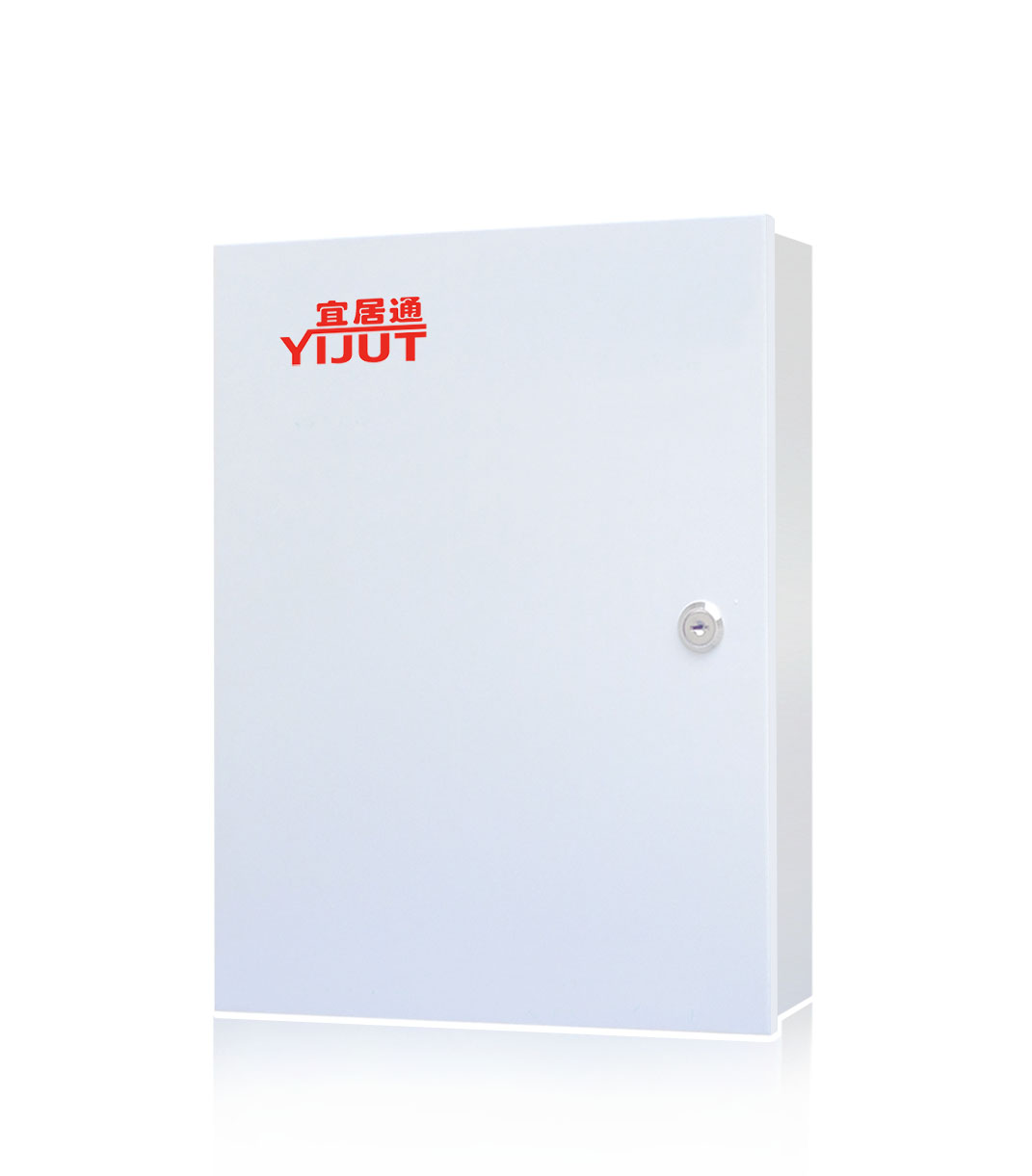

2.SS-8000 双总线楼栋中心机
产品简介：
SS-8000为大型总线制报警接警主机之一，该总线制报警控制主机可以通过485总线有线方式实现大型小区、酒店、工厂等安防领域的有线联网报警，主机具有双485总线扩展接口，每个485总线扩展接口都可以扩展60台小型总线楼栋控制器，最多可扩展120台，每台总线楼栋控制器又可以扩展120个总线防区扩展设备，具有很强的485扩展能力，系统具有故障自检功能，运行稳定。该系统主要用于大型小区、工厂、监狱等安防报警领域的联网应用，在物业总控室内的电脑端安装一套联网接警管理平台软件，通过平台接警管理软件可直观的管理和查看总线设备的各个防区的状态，布防、撤防、报警等信息一目了然，软件平台支持一键布防、撤防等操作控制，也可以通过固定电话进行110联网报警到保安服务公司或者公安局。主机系统采用国际标准安定宝联网协议（Contact ID和4+2），可全球通用。
l 采用嵌入式系统设计， 32位ARM处理器，更快运行速度，超大的容量设计。
l 1个专用键盘接口，专用于接键盘、打印机模块、联动控制板等输出设备，报警处理速度加快。
l 2个通讯接口，实现了双总线，在不加任何中继器的情况下可以传输2.4KM。
l 免维护铅蓄电池智能充电控制电路，对电池实时监控，过充、过放、PWM充电控制，电池寿命最大化。
l 1路800mA辅助输出；1个带电源的警号接口，最大可提供800mA电流输出；1路键盘电源输出，可提供800mA电流输出；所有输出均提供了电子保险丝，实现过流保护。
l 主板自带8个有线防区，主机附近的探测器可直接接这些防区，不需要加扩展模块。
l 实时时钟带后备，掉电后时间正常运行。
l 可最多接入8个键盘，独立操作，汉字界面。
l 60组密码，11级密码权限，可以实现按系统、子系统、设备、防区独立控制，满足各种控制要求。
l 实时打印功能，可以做到报警、所有操作实时打印功能。
l 10000条报警记录，1500条操作记录。所有操作都实时存储，方便查询。
l 通过键盘密码、遥控器、电话、中心计算机进行撤/布防
l 可通过电话线与报警中心通过Contact ID协议连接，并可电话通知用户
安装调试、使用、维护简单。

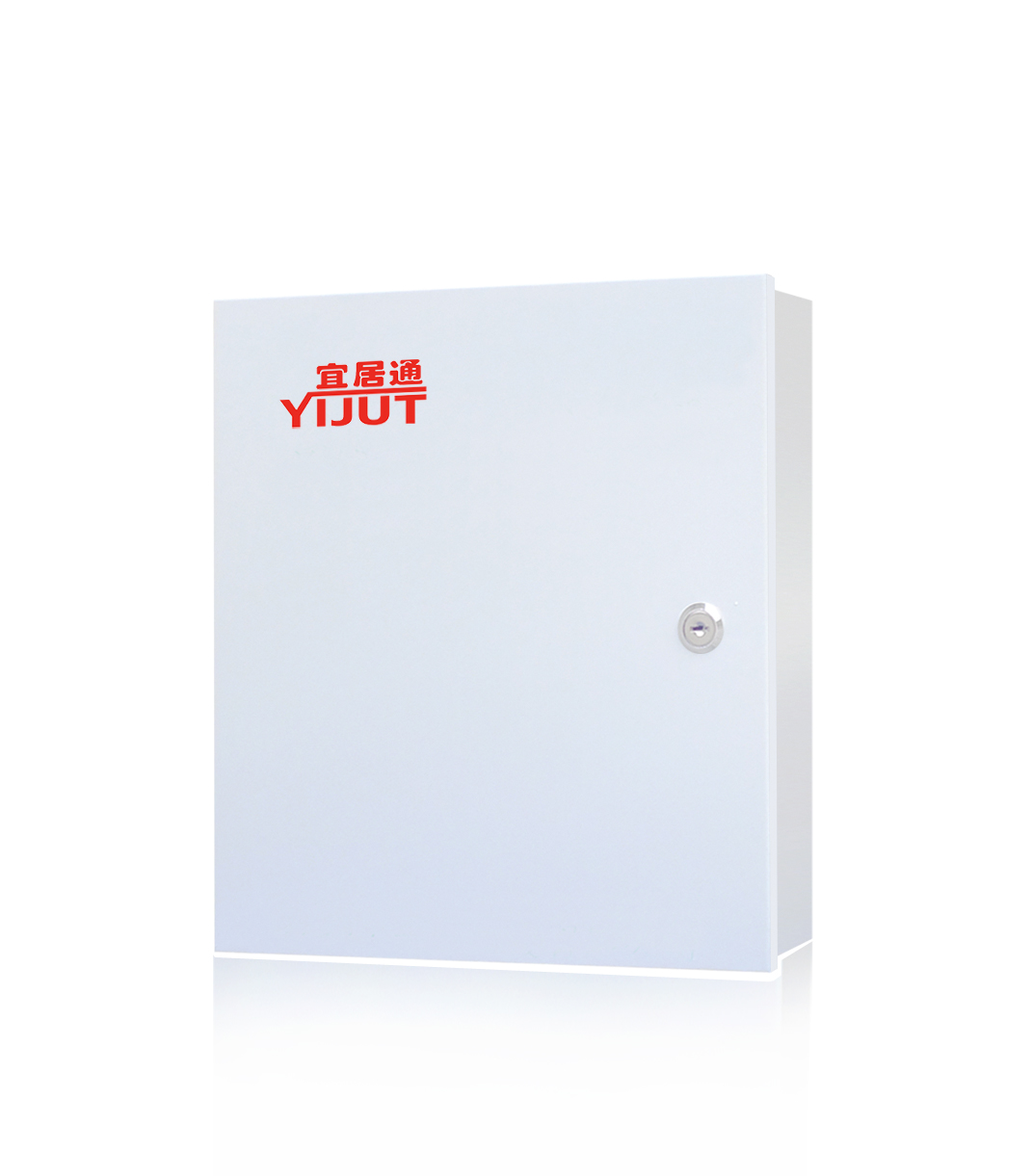

2.SS-8120LDJ 120路总线楼栋机
产品简介：
SS-8120LDJ为大型小区总线联网用的楼栋通讯分机之一，该总线制报警控制主机可以通过一级485总线与其他总线楼栋机进行手拉手串联，可实现大型小区、酒店、工厂等安防领域的有线联网报警，主机具有双485总线扩展接口，每台总线楼栋控制器又可以扩展120个总线防区扩展设备，具有很强的485扩展能力，系统具有故障自检功能，运行稳定。该系统主要用于大型小区、工厂、监狱等安防报警领域的联网应用，在物业总控室内的电脑端安装一套联网接警管理平台软件，通过平台接警管理软件可直观的管理和查看总线设备的各个防区的状态，布防、撤防、报警等信息一目了然，软件平台支持一键布防、撤防等操作控制，也可以通过固定电话进行110联网报警到保安服务公司或者公安局。主机系统采用国际标准安定宝联网协议（Contact ID和4+2），可全球通用。
1 功能简介
l 采用嵌入式系统设计， 32位ARM处理器，更快运行速度，超大的容量设计。
l 1个专用键盘接口，专用于接键盘、打印机模块、联动控制板等输出设备，报警处理速度加快。
l 1个1级4485通讯接口，2个二级485总线通讯接口，每个通讯接口在不加任何中继器的情况下可以传输1.2KM。
l 免维护铅蓄电池智能充电控制电路，对电池实时监控，过充、过放、PWM充电控制，电池寿命最大化。
l 1个带电源的警号接口，最大可提供800mA电流输出；1路辅助输出，1路键盘电源输出，两者一共可提供800mA电流输出；所有输出均提供了电子保险丝，实现过流保护。
l 实时时钟带后备，掉电后时间正常运行。
l 可最多接入32个键盘，独立操作，汉字界面，设备、防区名可任意更改。
l 32个子系统；每个子系统2个自动布撤防工作表，共64个自动布撤防工作表；60个时间驱动表，每组时间驱动表可以最多设置执行3个事件（防区布防/撤防、防区旁路/恢复、输出闭合/断开），可以做到无人值守。
l 60组密码，12级密码权限，可以实现按系统、子系统、设备、防区独立控制，满足各种控制要求。
l 多种可编程智能联动，实现电子地图、DVR报警输入、就地报警等功能，每个防区最多支持3个联动输出，支持报警联动、布撤防联动、异常联动等。
l 周界防范、紧急求助、酒店服务、火警等应用模式可选，可实现快速配置系统。
l 实时打印功能，可以做到报警、所有操作实时打印功能。
l 1500条历史记录，1500条操作记录。所有操作都实时存储，方便查询。
l 通过键盘密码、遥控器、电话、GSM、中心计算机进行撤/布防
l 安装调试、使用、维护简单。

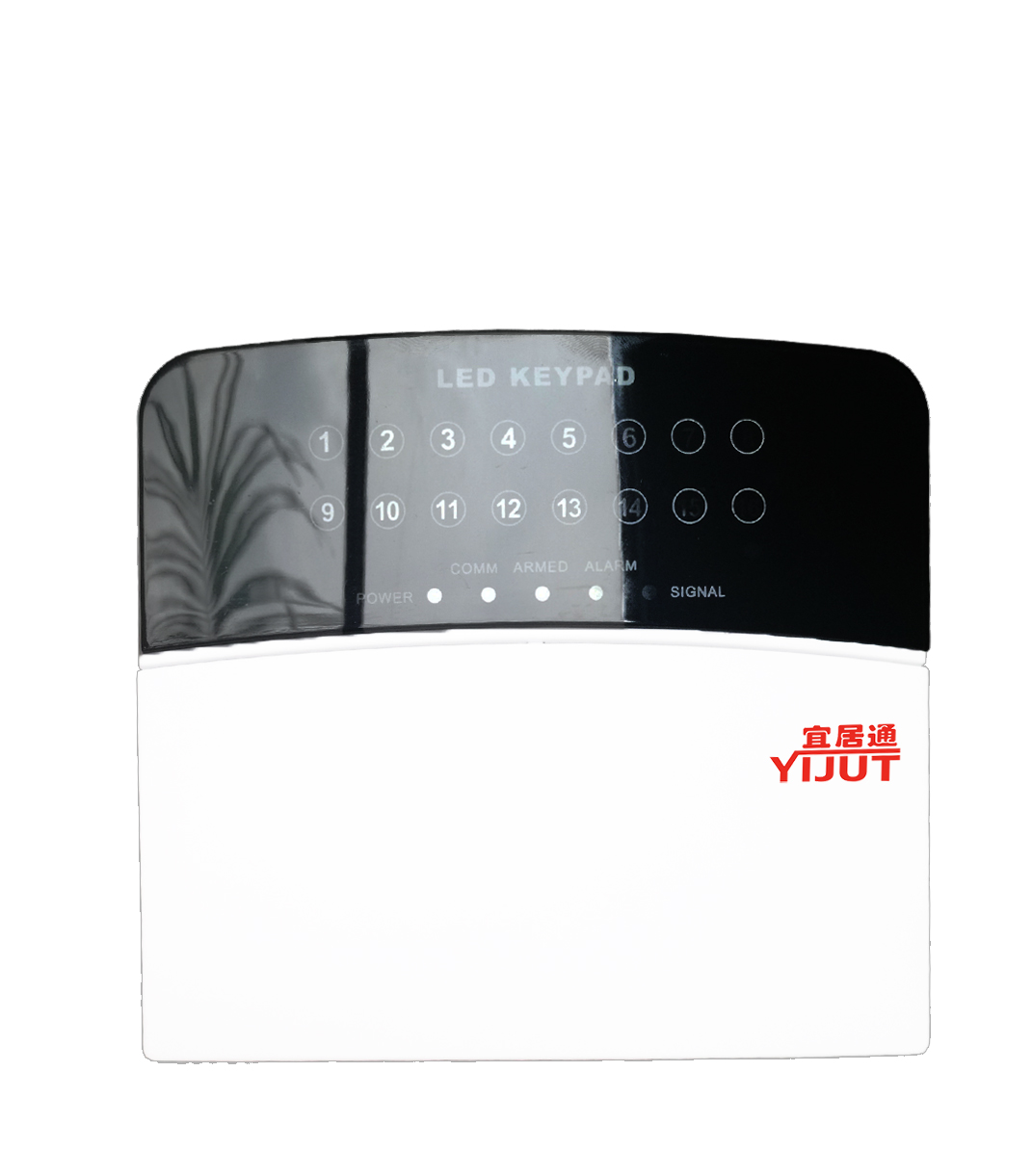

3.8防区地址模块/用户小主机
产品简介：
SS-808/8008为8防区扩展设备/8防区用户小主机，主要用于总线主机防区扩展用，其中808不带按键控制功能，8008带有按键控制操作功能，8防区用户小主机可单独对自己的8个有线8个无线探测器进行控制和管理，而8防区模块808则不可以，如果用户需要单独控制和管理就配置8008，否则，配置808也可以。
l 多种可编程智能联动，实现电子地图、DVR报警输入、就地报警等功能，每个防区最多支持3个联动输出，支持报警联动、布撤防联动、异常联动等。
l 紧急求助、旁路、火警等应用模式可选，可实现快速配置系统。
l 支持8个有线8个无线，带防剪线报警功能。
l 支持单个防区布防/撤防。
l 支持1个主码，3个用户码，1个劫持码和1个开门密码功能。
l 既可单独使用，也可与总线主机配套联网使用。
八防区主机规格 | |
描 述 | 八防区主机 8防区键盘 |
尺 寸 | 14.5厘米×10.5厘米×3.5厘米 (高×宽×厚) |
重 量 | 350克 |
工作温度 | -10℃~ +60℃；0~95%湿度（无霜） |
工作电压 | 直流9~15伏 |
工作电流 | 待机40毫安，报警100毫安，用到可编程输出口时为500毫安 |
防 区 | 8个常开或常闭防区，可编程为即时，延时，24小时，周界即时，周界延时，静音和跟随防区，第8防区可编为要求退出（REX）防区 |
防区响应时间 | 500毫秒 |
线尾电阻 | 10K欧姆 |
继电器输出 | 常开NO/常闭NC，2安＠24伏直流/120伏交流 |
固态输出 | 1个直流输出，最大为250毫安，直流0.1伏饱和输出，电压不能超过直流15伏 |
兼容性 | 可与报警主机配套使用 |
防拆装置 | 自带外壳/背板防拆开关 |

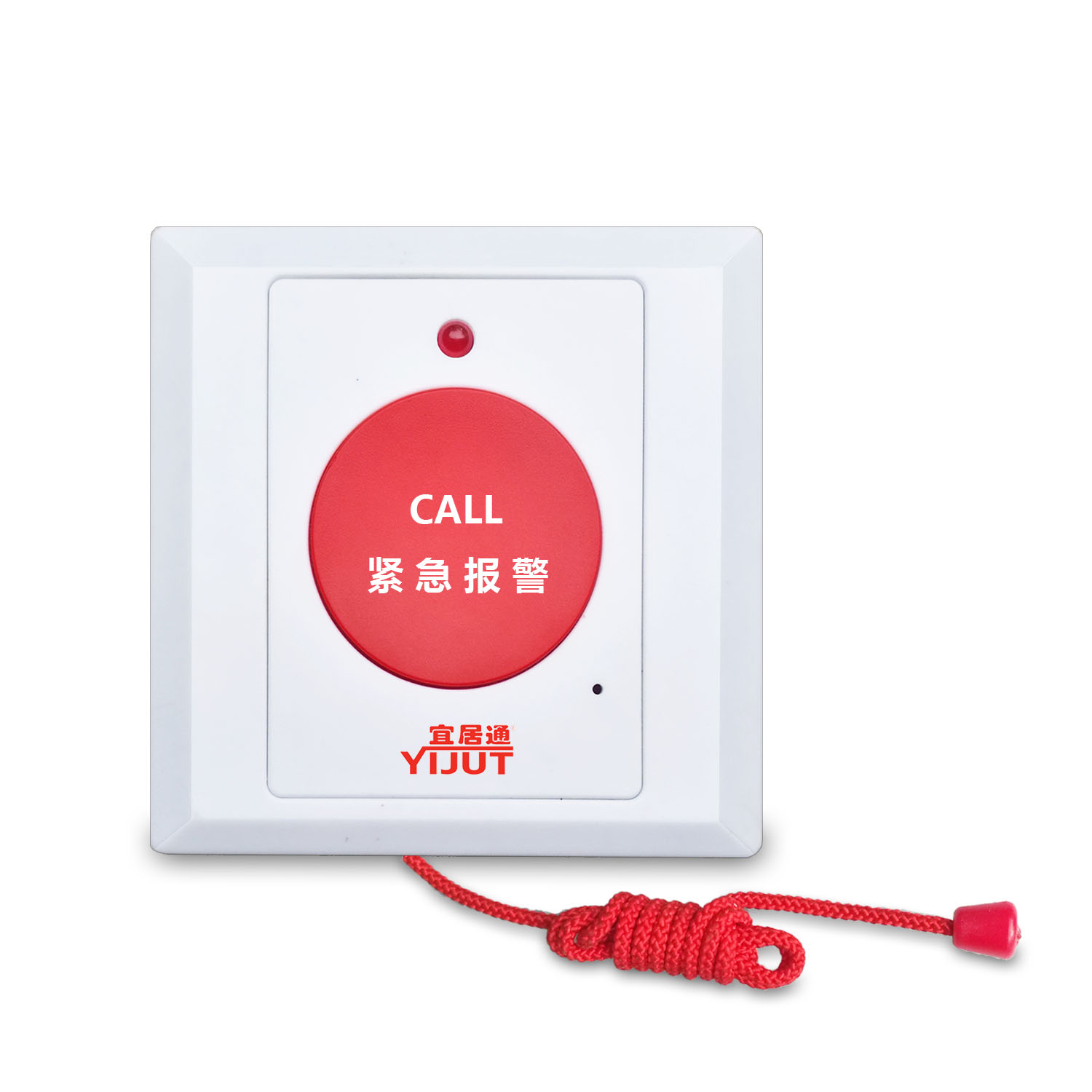

4.紧急按钮系列
产品简介：
SS-EB 为紧急求助报警按钮之一，该紧急求助报警按钮有按钮报警和拉线报警两种，方便不同用户不同习惯紧急求助报警用，拉线主要方便老年人避免摔倒意外情况下紧急求助用的，该紧急求助报警按钮通过开关量与8防区地址模块或者8防区用户小主机的有线防区进行连接配套使用。
产品名称 | 紧急按钮 |
通讯方式 | 有线/总线/无线 |
应用领域 | 室内紧急报警用 |
应用类型 | 通用（所有报警主机均可使用） |
防水功能 | 无 |
安装方式 | 嵌入式 |
探测方式 | 触点报警 |
颜色 | 白色 |
材质 | ABS |
报警输入 | NC |
复位方式 | 自动 |
工作温度 | -10℃ ～ +50℃ |
工作湿度 | 5~95%RH |

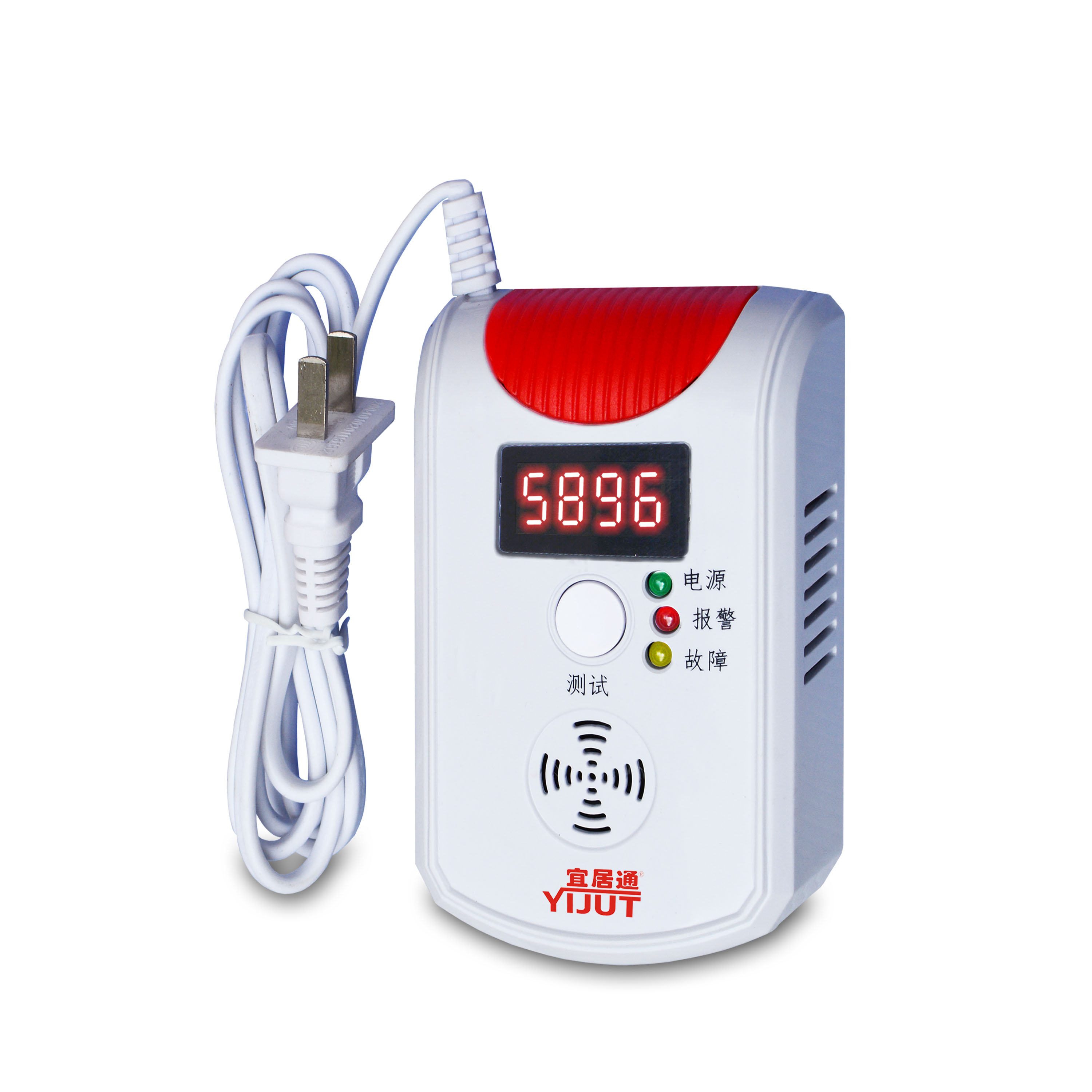

5.语音型声光燃气探测器
产品简介：
SS-700R为语音型声光燃气探测器，用于燃气泄漏检测报警用，是一款智能语音型声光燃气报警器，采用进口芯片，智能控制，微处理器，内置语音驱动芯片，可显示燃气浓度。探测器选用高稳定性催化燃烧式传感器,具有稳定性高,灵敏度漂移小等特点。采用数码管显示报警浓度,探测器可工作电压范围在AC100V-AC240V之间,并具备安装后备电池的功能,可使用9V镍氢充电电池。本产品应用于有可能产生可燃气体泄漏的场所，通过配置报警控制主机可实现不同功能的联网报警应用。
核心优势
● 高可靠性催化燃烧式传感器
● 采用微处理器控制
● 数码管显示报警浓度(PPM)（其他厂家大部分不支持数码管显示）
● 故障自动检测LED指示灯显示（其他厂家大部分不支持故障自检和提示）
● 具备使用后备电池功能
● 后备电池低电压提示
● SMT工艺制造，稳定性强
● 可直接插220V供电，内置变压器（其他厂家大部分不支持220V供电）
● 真人语音提示，语音报警（其他厂家大部分不支持语音播报）
● 支持常开/常闭可选，可联网使用（其他厂家大部分不支持联网）
● 中文和英文播报可选
产品名称 | 联网型燃气探测器 |
品牌 | 宜居通 |
联网功能 | 有 |
探测器类型 | 独立型 |
产品型号 | SS-700R |
应用领域 | 室内燃气泄漏报警用 |
防水功能 | 无 |
探测方式 | 燃气探测 |
报警浓度及时间 | 大于2000PPM(±1500PPM)时，一直报警 |
探测浓度范围 | 1000~9999PPM |
显示条件 | 当可燃气体浓度大于1000PPM开始显示 |
报警复位 | 当可燃气体清除时自动复位 |
传感器 | 催化燃烧式传感器 |
指示灯信息 | 绿色:电源,报警: 红色LED闪烁,故障: 黄色LED闪烁 |
报警方式 | 声音和闪灯2种同步 |
报警声音 | 3m处≥85dB 断续报警声 |
颜色 | 白色 |
材质 | ABS |
工作电压 | AC100~240V,50~60Hz/ 9V镍 氢充电电池 (可选) |
工作温度 | -10℃ ～ +50℃ |
工作湿度 | 5~95%RH |
产品尺寸 | 123mm*84mm*40mm |
重量 | 0.205kg |
6. 红外探测器
l 双重智能分析技术：红外+微波双重探测技术，最大限度降低误报。
l 稳定性好，安全性高：具有防涂料喷涂到红外线镜片上导致的损坏或者入侵者故意打着遮挡物体非法入侵不报警的情况。
l 灵敏度可调：用户可根据使用环境需要，调节探测器的灵敏度，确保更加科学。
l 防宠物等级高：可防25公斤以下的小动物，避免小动物的活动引起探测器误报。
l 抗白光干扰：能抵抗10000LUX的强光干扰。
使用寿命长：采用进口CPU，正常使用寿命可达3年以上。
产品名称 | 有线壁挂双鉴红外探测器 |
通讯方式 | 有线 |
应用领域 | 室内红外探测 |
防水功能 | 无 |
安装方式 | 壁挂 |
探测方式 | 微波+红外 |
防宠物等级 | 10kg以下 |
报警条件 | 微波红外组合可选 |
光源 | 红外线LED |
安装高端 | 1.5m～2.4m |
微波频率 | 10.525GHz |
报警时间 | 3S |
工作温度 | -10℃ ～ +50℃ |
工作湿度 | 5~95%RH |
工作电压 | 9 - 16VDC |
消耗电流 | 30mA |
探测灵敏度 | H / L 可选 |
探测范围 | 12m*12m |
探测角度 | 100° |
抗电磁干扰 | 0.1 - 500MHz/3V/m |
产品尺寸 | 109mm*65mm*47mm |
重量 | 0.165kg |

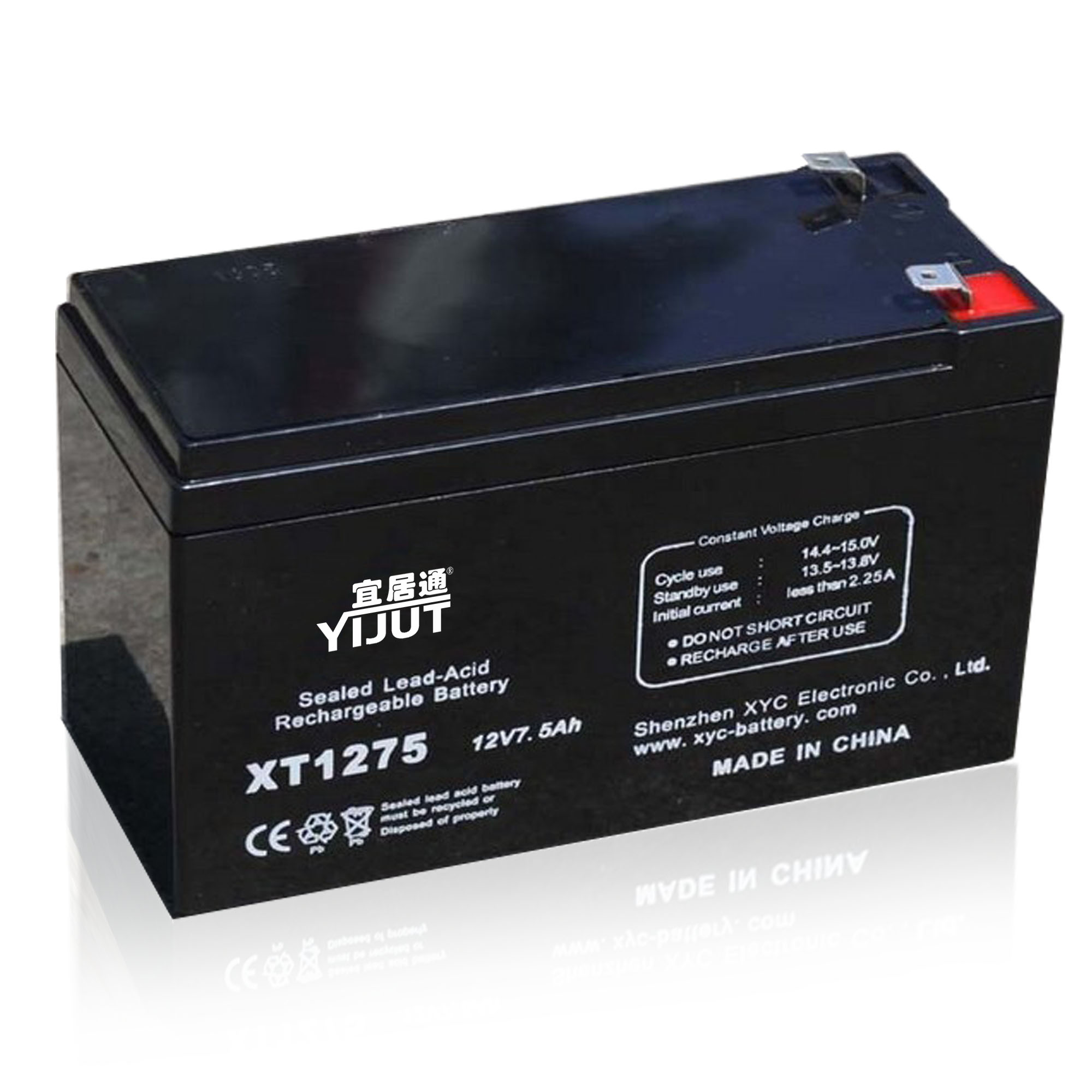

6. 12V7A后备电池
l 铅酸可充电电池。
l 稳定性好，安全性高：采用高强度耐腐蚀聚乙烯材料作为外壳。
l 电池容量7A，电池输出电压12V
l 设备停电备用

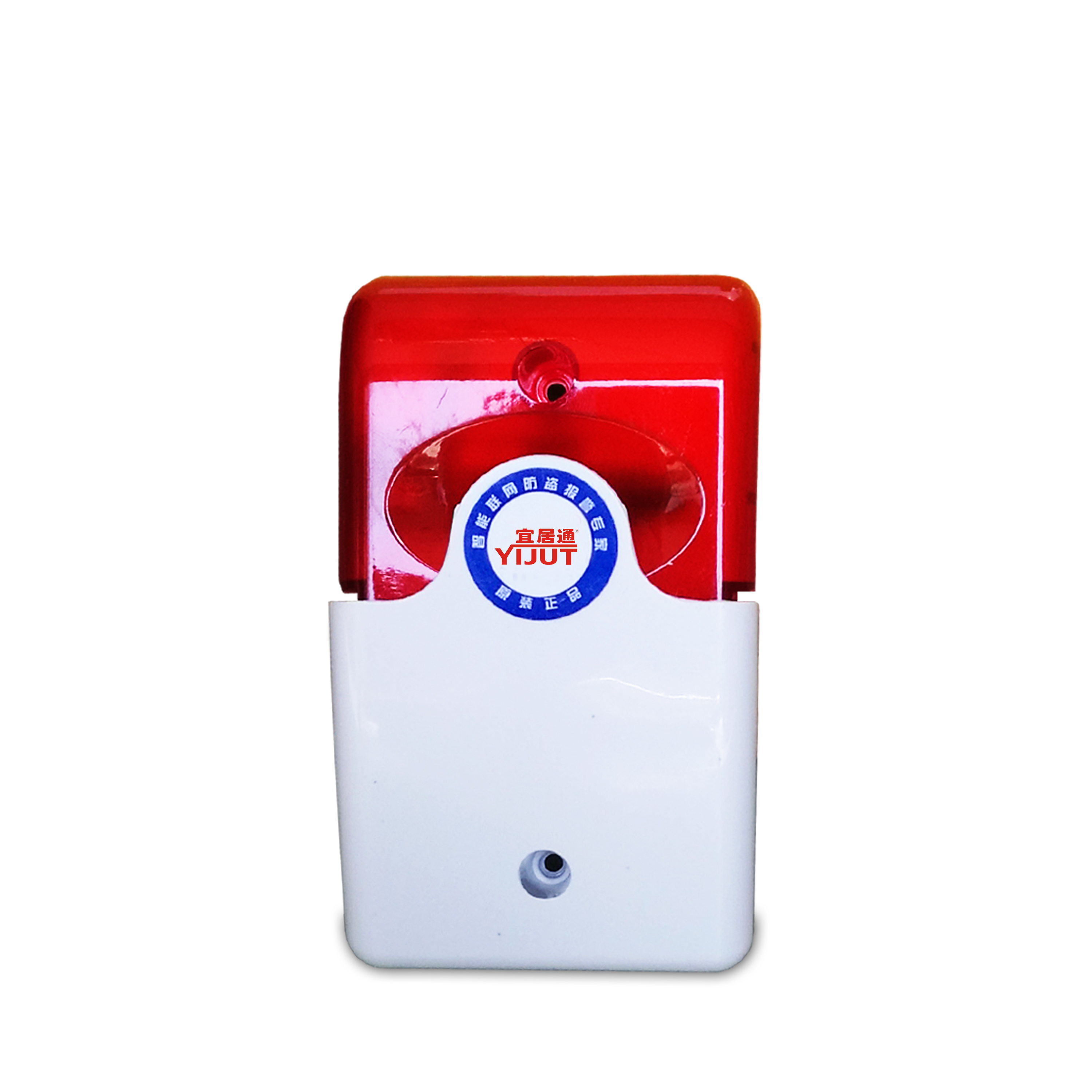

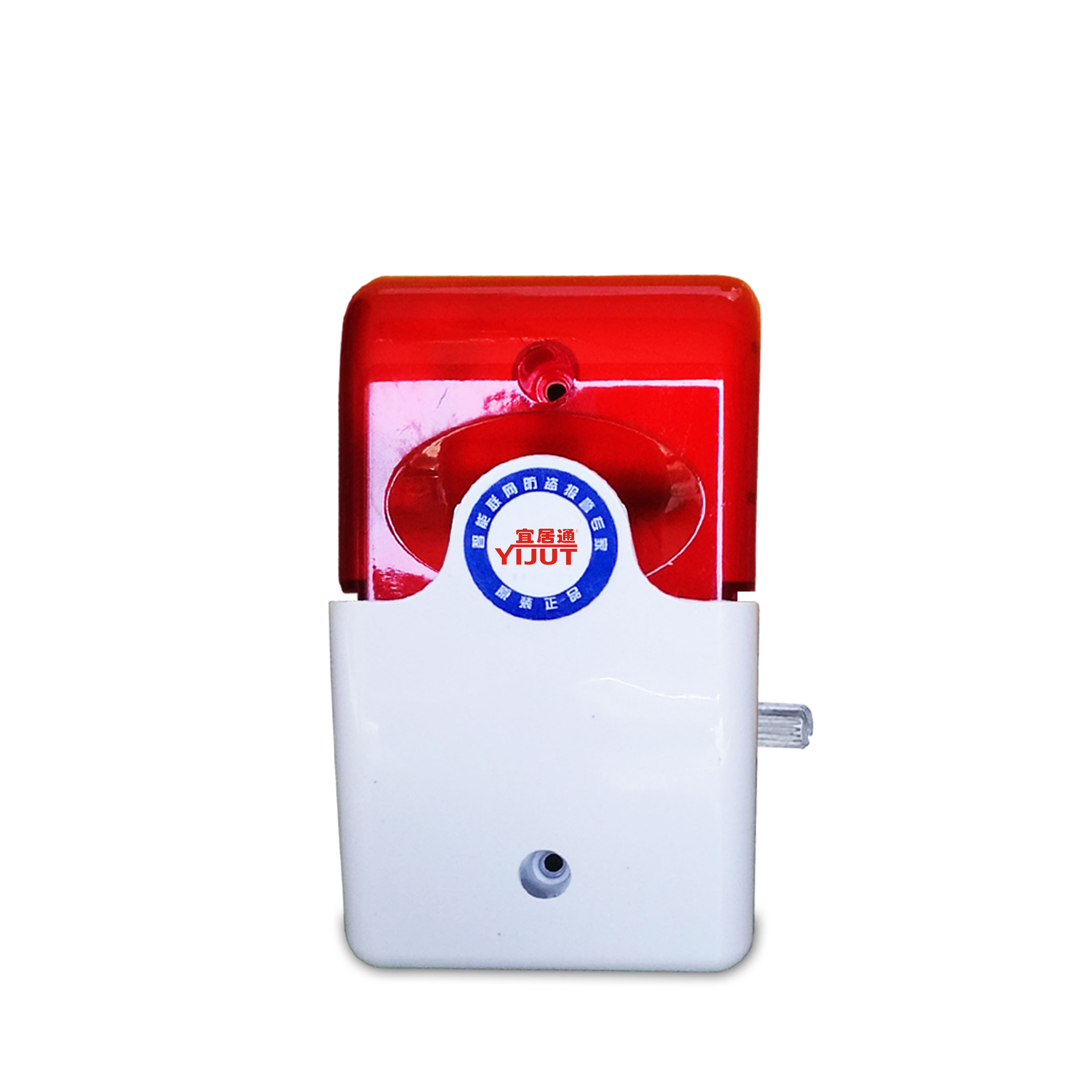

6.声光警号
普通型 可调型
技术参数：
供电电压：DC 9－12V（直接接键盘报警输出端口即可）
静态电流：≦30mA
报警电流：≦250mA
报警声压：110dB
工作温度：-10℃ ～+50℃
报警声音可调
五、信号线、电源线的布线规范
1．信号线：用RVV/RVS，线径0.5～0.75平方毫米。
2．电源线：用RVV/RVS，线径1.0平方毫米。
