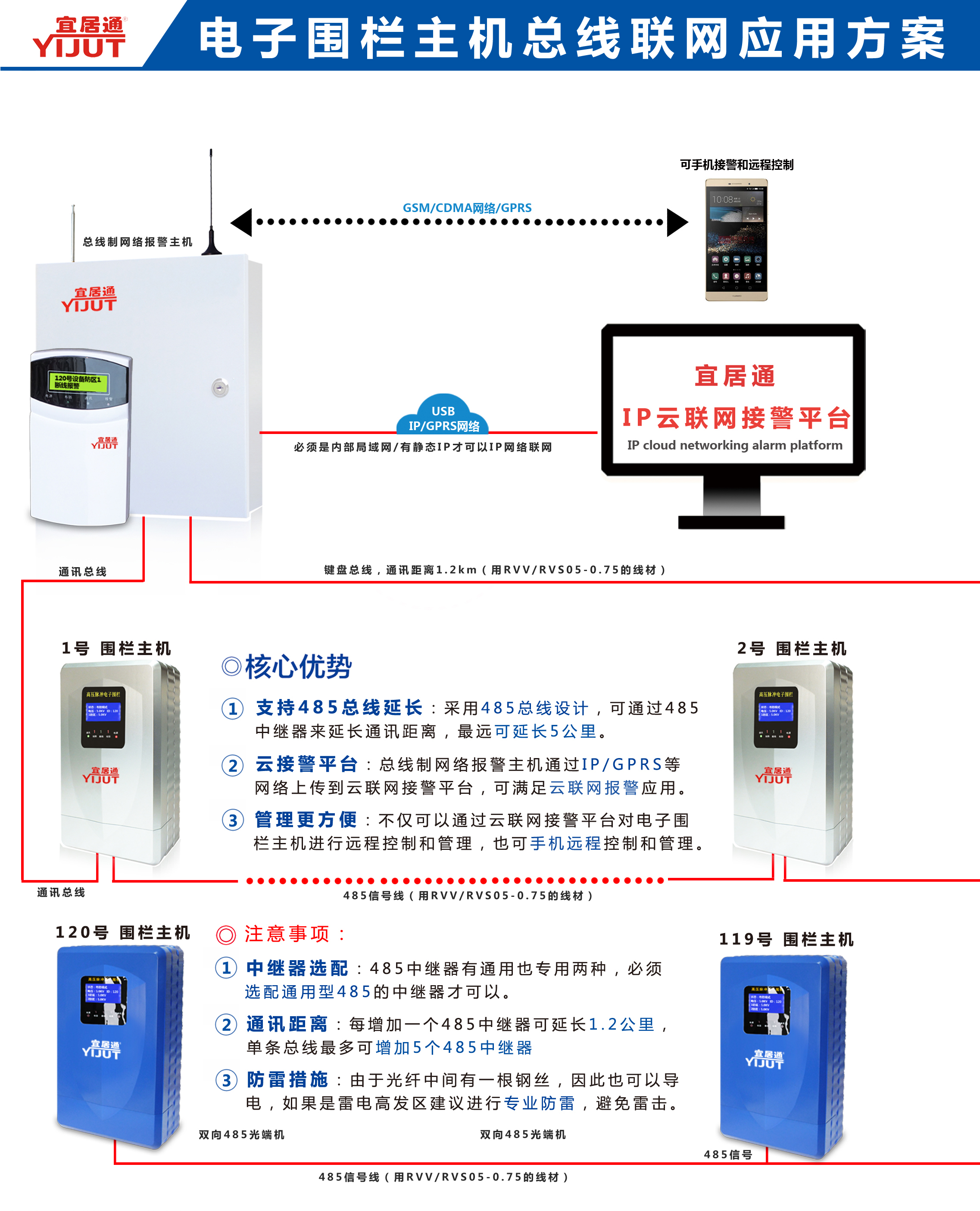

电子围栏总线联网报警应用方案

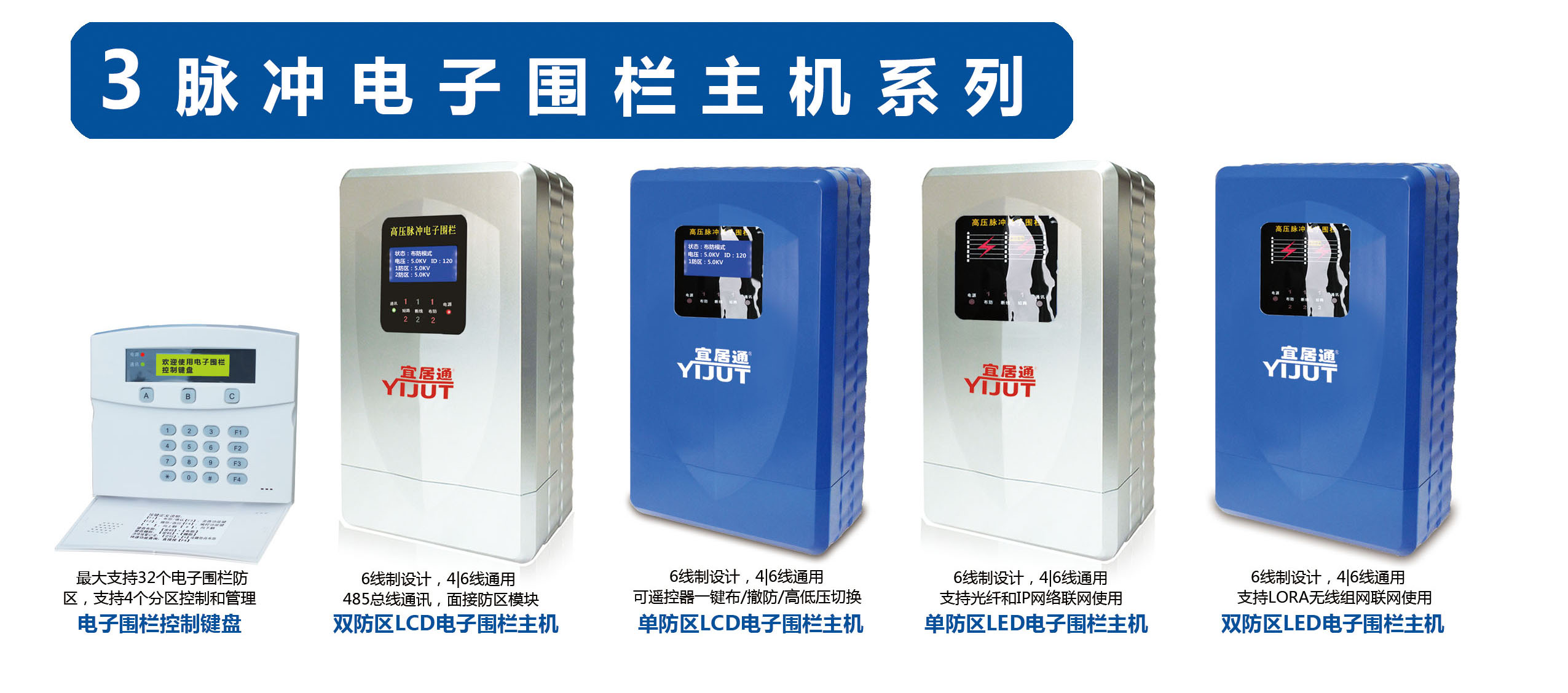

深圳市宜居科技有限公司专注于电子围栏主机的研发生产，公司成立于2008年，是国内最早从事电子围栏主机研发和生产的厂家之一，经过多年的研发积累和沉淀，电子围栏主机种类不断丰富，产品的功能不断日益完善，联网稳定性也不断增强，宜居通电子围栏报警主机种类有：电子围栏控制键盘、电子围栏报警主机、IP网络型电子围栏主机、LORA无线型电子围栏主机等几大系列。
电子围栏主机应用领域广，针对不同的应用领域，我们开发了不同的电子围栏报警主机类型，比如有学校用的小型电子围栏周界报警主机、监狱用的高压脉冲电子围栏主机、工厂围墙周界用的LORA无线型电子围栏主机等，即可单独使用，也可以有线或者无线组网使用，灵活方便，简单实用。
用户可根据项目功能要求需要选择合适的电子围栏主机即可，如果个别特殊项目要求特殊的安防报警功能，我司还可提供电子围栏主机的二次开发定制服务，可以很好的满足大众化和个性化的电子围栏报警应用需求，可为客户提供不同功能需求的安防报警应用方案设计，通过电子围栏主机应用方案图可以快速的了解不同电子围栏报警主机的功能特点和应用领域等。
1.1项目概况简介
“XXXXXX”位于XXXXXX，对XXXXXX的生命财产安全的重要性来说是不言而喻的，所以针对“XXXXXX”项目建设的重要性，我方按照“先进性、实用性、可靠性、兼容性、冗余性”的“五点”公司产品设计原则，提供具有安全、便捷、优质的生活、工作环境，而且将作为指导思想贯穿整个周界安防系统的方案中。

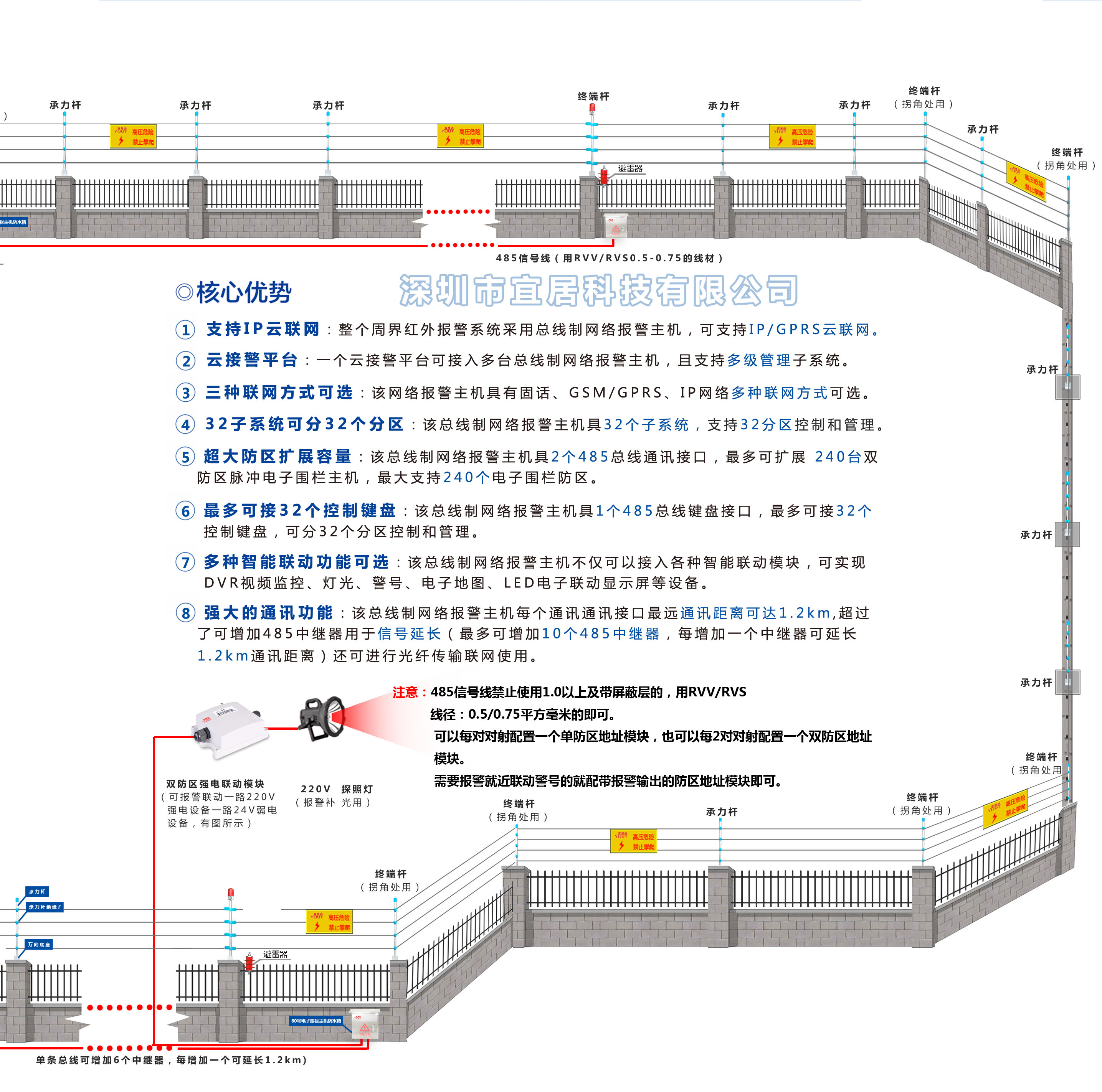

“XXXXXX”项目的周界大概400米，其中大门断开数1个，拐角数4个，高低落差数XX个，分4个电子围栏防区。每个防区大概为100米，并安装4线制度电子围栏，采用宜居通系列脉冲电子围栏主机。双防区主机安装在两个周界防区的中间，单防区安装在周界防区的起始端。每个防区安装一个避雷器和一个声光报警灯，终端控制主机安装在机房或门卫或控制室，终端控制主机从机房或门卫或控制室两边走线采用RVV2.0*0.5双绞信号线传输，前端脉冲主机供电从机房或门卫或控制室分别提供AC220V电源，电源线从机房或门卫或控制室两边走线并用电源线RVV2.0*1.0传输或UPS电源，或从弱电井中取电。终端控制室用SS-8120G远程控制主机进行管理和报警信息查询，并可联动周界报警电子地图、视频监控等设备，更直观更迅速了解入侵防区位置，有效打击犯罪行为。
随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。在一些重要的区域，如机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。因此，安装应用先进的周界探测报警系统就成为一种必要措施。电子围栏系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，能对潜在的入侵行为进行预防和警示，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。目前已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。
1.2电子围栏系统设计原则
1 先进性原则
深圳市宜居科技有限公司的技术和研发优势，结合“XXXXXX”项目周界安防的特殊情况和要求，甄选宜居通智能化电子围栏周界防盗报警系统产品的特定型号SS-602C，对系统进行切实的、具有针对性的设计，而不是一味追求高价设备的简单堆砌，所选用的技术与设备不但应能反映当今的先进水平，而且应能保证在未来几年内依然能够保持强大的稳定性和安全性。
1 可靠性原则
系统的可靠性包括对系统设备及系统操作人员两方面。宜居通产品的设计、生产、调试、安装等环节都得到了ISO9001质量体系的认证，完全符合国家、行业的有关标准、规定和公安部门有关安全技术防范要求。其次，系统的各级操作人员应进行授权，以保障系统核心数据的安全，避免由于人为的误操作而影响整个系统的正常运行。
1 实用性原则
产品应选用现有的成熟产品，同时还应考虑周边环境的现状和技术的发展趋势，使系统的设计现实可行。宜居通电子围栏产品实际需要，充分考虑使用要求，易于学习，便于操作，使系统功能尽可能地完善并充分加以利用。
1 兼容性原则
系统的可扩展性，也就是整个系统应具有更新、扩充和升级的发展潜力。根据“XXXXXX”实际的建设情况，整个系统的设计应充分考虑今后技术的发展和实际使用的需要，所选设备具备总线通讯功能，应具有良好的兼容性，以便联网应用。
1 冗余性原则
标准化、开放性是信息技术发展的必然趋势，为了满足系统所选用的技术和设备协同运行的能力，以及系统功能不断扩展的需求，系统设计中应选用标准化、并具备良好开放性的产品，可以实现简单方便地实现系统扩展、容量扩充。
1.3 电子围栏防护特色
电子围栏是目前最先进的周界防盗报警系统，它由高压电子脉冲主机、前端探测围栏和中心设置的报警主机等设备组成。高压电子脉冲主机是产生和接收高压脉冲信号，当前端探测围栏有人翻越时，会产生短路、断路的报警信号，并把入侵信号发送到安全报警中心；前端探测围栏是由固定杆、绝缘子及金属导线等构件组成的有形周界。实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，能对潜在的入侵行为进行预防和警示，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。目前已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。
1.4电子围栏系统功能
² 有强大的威慑作用，有效阻退入侵者，防护周界区域，对翻越行为提供及时的报警
Q 适用性强，抗误报性能较好，防范效果佳
Q 现场报警阻退入侵者并引起厂内职工注意防范
Q 系统划区域管理便于报警区域的准确定位
Q 中心警情提示直观，警号、电子地图等多种报警提示
Q 联动监控图象报警，联动夜间监控辅助光源
Q 通过中心实现对前端设备的状态控制
Q 安全可靠对人体无直接伤害。
1.5设计依据
针对使用方提供的实际情况，我们在充分结合“XXXXXX”电子围栏系统设计方案的基础上，将按下列规范与文件进行电子围栏系统的设计：
第二章 脉冲电子围栏主机
2.1 设备标准
深圳市宜居科技有限公司SS系列脉冲电子围栏主机，将阻挡、威慑、报警、通讯、智能显示等功能有机地集成在一起，是一种崭新的智能型周界防盗报警产品。
2.2 通用标准
宜居通产品已通过ISO9001：2008质量管理体系认证。
2.3 性能指标：
宜居通脉冲电子围栏主机性能指标：
外形尺寸 | 357×238×95mm |
供电电源 | AC220V（±10%） 50Hz； AC24V ＞30W； DC12V ＞30W |
使用环境 | 温度：－30℃～＋75℃ 相对湿度≤95% |
报警延时 | 1~3s |
额定功率 | 15W |
脉冲特性 | 脉冲幅度：高压5000V～10000V 低压500V～1000V |
| 脉冲频率：信号每秒1次，占空比1/10 |
| 脉冲持续时间：≤0.1s 单脉冲 最大电量：2.5mc 最大能量：5.0J |
| 脉冲电流峰值：10A 输出超过300mA的持续时间：≤1.5ms |
绝缘电阻 | 电源插头与外壳裸露金属部件之间的绝缘电阻应＞100MΩ。 |
高低压切换 | 支持（遥控器/软件均可） |
2.4功能优势亮点
本产品执行更严苛的公司企标：YJT-QB1016，符合电子围栏国家标准：GB/T7946-2008和国际标准CEI61011、AS/NZS60335；可安装在任何需要安全防护的场所。
