一、概述
在大型小区、学校、工厂等领域安装一套120路总线IP网路联网报警系统，围墙上方安装激光红外对射，由激光红外对射构成一道红外警戒周界报警系统，其他室内区域安装紧急求助报警按钮，烟雾探测器等组成其他不同功能的子系统，再通过485总线汇总到120总线IP网路报警主机上，报警主机再通过IP网络回传到总控接警中心，比如保安室等地方，用于专人管理。报警主机系统配置一个标准的LCD中文液晶显示键盘（SS-200V2），可通过该键盘来对主机系统的相应防区进行编程设置及调试安装，全中文液晶显示，非常直观，方便工程安装和后期布防、撤防等操作！该报警主机系统支持电话、IP网络网络联网使用，最多可扩展120个防区地址模块，即960个总线制防区，同时，可根据需要，可配置一套报警中心管理软件(SS-3000),通过该软件可对整个报警主机系统进行更快速的编程配置，和维护管理等！
激光对射探测器丨周界报警应用方案丨深圳激光对射厂家
二、系统设计说明
该系统能满足大型主要是用在大型小区、监狱、学校、博物馆等安防领域的综合联网报警应用需求。
为了使保安中心的管理人员迅速定位发出报警信号的探测器的位置，SS-8120V2为每个 探测器分配了独一无二的防区地址模块，防区模块带有地址编号，管理人员可以通过报警主机的指示来确定发生报警的区域 。
二、产品配置说明
A. SS-8120P 激光对射报警控制主机1台
B. SS-5000 激光对射报警中心管理软件一套
C. SS-801 单防区地址模块若干个
D. SS-A/B/D 激光红外对射若干对
G. SS-024开关电源1个
H.后备电池一台报警主机配置一个（停电备用，可持续供电24小时）。
三、产品功能特点：
●激光对射报警控制主机采用嵌入式系统设计， 32位ARM处理器，更快运行速度，超大的容量设计。
●1个专用键盘接口，专用于接键盘、打印机模块、联动控制板等输出设备，报警处理速度加快。
●1个通讯接口，实现了双总线输出，传输距离达2400米，通过放大器或光纤可延长距离。
●主板自带8个有线防区，主机附近的探测器可直接接这些防区，不需要加扩展模块。
●可接入120个扩展设备，968个防区 （通过485扩展），支持32个无线防区。
●可接入32个键盘，独立操作，汉字界面，设备、防区名可任意更改。
●32个子系统；每个子系统2个自动布撤防工作表，共64个自动布撤防工作表。
●60个时间驱动表，每组时间驱动表可以最多设置执行3个事件（防区布防/撤防、防区旁路/恢复、输出闭合/断开），可以做到无人值守。
●60组密码，11级密码权限，可以实现按系统、子系统、设备、防区独立控制，满足各种控制要求。
●防区以分区方式管理，多有8个分区，支持报警联动输出。
●多种可编程智能联动，实现电子地图、DVR报警输入、就地报警等功能。
●每个防区最多支持3个联动输出，支持报警联动、布撤防联动、异常联动等。
●周界防范、紧急求助、酒店服务、火警等应用模式可选，可实现快速配置系统。
●1500条历史记录，1500条操作记录。所有操作都实时存储，方便查询。
●1路800mA辅助输出；1个带电源的警号接口，最大可提供800mA电流输出。
●1路键盘电源输出，可提供800mA电流输出；所有输出均提供了电子保险丝，实现过流保护。
●激光对射报警控制主机自动检测485数据总线故障及总线模块是否正常工作，具有防区掉线提示，故障提示。
●具有电话线故障检测功能，电话线路如有故障可由主机本地报警。
●具有电话线抢线功能，确保报警拨号优先。
●总线制分体式键盘，485传输方式，传输距离可达1200m。
●可以通过键盘直接产生紧急、火警和救护信号 。
●全中文液晶键盘，报警信息一目了然，方便查询各种信息、记录。
●可通过控制键盘、遥控器、电话、中心计算机进行撤/布防操场。
●防区及设备名称可进行任意汉子更改，可通过电脑软件对主机进行任意编辑，调试极为方便。
●实时时钟带后备，掉电后时间正常运行。
●实时打印功能，可以做到报警、所有操作实时打印功能。
●可开启或关闭布撤防上报，系统信息上报，在线定时上报等功能。
●可通过电话线与报警中心通过Contact ID协议连接，并可电话通知用户。
●免维护铅蓄电池智能充电控制电路，对电池实时监控，过充、过放、PWM充电控制，使电池寿命最大化。
●专业机型、金属机型、坚固可靠，安装调试、使用、维护简单。
核心控标参数如下：
1、采用 32位ARM处理器，运行速度快，其他厂家的大部分采用8位ARM处理器
2、具有自动旁路和故障检测提示功能，稳定性好,防止死机。
3、多种联网方式可选，联网安全更有保障，支持GSM和IP网络扩展，支持固话、GSM、GPRS、IP网络任意3种方式组网联网使用。
4、主机具有32个子系统，1个公共系统，可外接32个报警主机控制键盘，每个键盘可独立控制任意1个或多个分区。（其他厂家大部分只支持8个子系统和8个控制键盘）
5、支持光纤联网使用，可电话/485转光纤联网使用（其他厂家大部分不支持）
6、支持1500条历史报警记录可查，自动保存历史报警信息。（其他厂家大部分只支持1000条以下）
7、支持64组定时布防/撤防时间表，全天候自动布防功能。（其他厂家大部分不支持）
8、支持485扩展外接120台双防区电子围栏主机。（其他厂家大部分不支持100台以下）
9、支持系统联动打印功能，可做到布防、撤防、报警实时打印功能。（其他厂家大部分不支持）
10、支持报警联动大型LED电子联动显示屏功能，且联动显示信息可自定义修改。（全国首创）
11、支持IP网络上传到2个云接警平台。（其他厂家大部分只支持上传到1个云接警平台）
12、支持999个无线功能，无线有线完美兼容。（其他厂家大部分不支持200个以上无线防区）
13、支持设备掉线和恢复提示功能，每2秒钟自动检测485总线上面的设备是否在线、故障等。（其他厂家大部分不支持）
14、支持手机APP远程控制和接警功能。（其他厂家大部分不支持）
15、支持120个总线扩展设备，最大可扩展960个总线制防区。
16、支持大功率无线扩展功能，可500-1000米无线接收和反向控制485总线设备进行布防/撤防，免485有线布线。（全球首创）
17、支持电话线故障检测和报警功能（其他厂家大部分不支持）
18、支持后备电池过压过流和过度放电保护功能，最大限度延长后备电池使用寿命。（其他厂家大部分不支持）
19、支持64组密码，做到独立分权限密码控制功能。（其他厂家大部分不支持）
20、支持IP网络对网络终端设备进行远程IP控制功能。（其他厂家大部分不支持）
21、支持2个485总线通讯接口，可通过键盘单独对其中任意1条总线线路进行布防/撤防控制。（其他厂家大部分不支持）
可扩展设备
●中文液晶控制键盘
●大型LED电子联动显示屏
●单防区扩展模块
●单防区带输出扩展模块
●双防区扩展模块
●双防区带输出扩展模块
●双防区带强电输出扩展模块
●八防区扩展模块
●八防区报警主机
●十六路继电器联动模块
●三十二路指示灯模块
●打印机模块
宜居通大型485总线报警主机系统支持视频联动功能，可实时打印主机系统的布防、撤防、报警等信息，支持安定宝协议，可TCP/IP网络联网！
激光对射探测器丨周界报警应用方案丨深圳激光对射厂家
2.激光对射周界报警中心管理软件：SS-5000
SS-5000简称：报警中心管理软件，它是用于报警主机配套使用的接警中心软件，通过该软件可以实时查看各防区的状态，实时显示各防区报警，布撤防等各种信息。同时通过该软件可实现布撤防操作，也可自行导入所需的电子地图，通常用于指挥中心，保安室等。
软件特点：
●报警中心管理软件具有电脑实时显示各类报警，布撤防等各种信息
●可通过软件实现布撤防操作
●可全方位查看各个防区状态
●多级电子地图显示
●带有加密狗功能
●所有的用户状态，报警情况，用户资料等都可以通过地图显示和控制。软件还提供电子地图引入工具，允许工程人员自行安装所需的电子地图。按报警类型分别自动处理。
●按警情分类，每一项警情都可单独选择自动处理、自动打印和报警声音的方式，减轻操作员的负担，提高效率。详尽的报警信息统计与分析。
●提供报表工具，可以用多种查询方式，得到各种需要的统计数据，可以打印出报表。分级操作权限管理。
●提供三级操作人员权限设置，还可自行定义多级操作权限。方便的数据备份、恢复。
●提供完善的数据维护工具，即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。
5． 供电及电源
周界报警系统采用集中供电方式，由中心对每对探测器及相应的防区扩展模块进行集中供电。最好采用18V后备电源；采用1台后备电源。
3.报警主机控制键盘
产品简介：

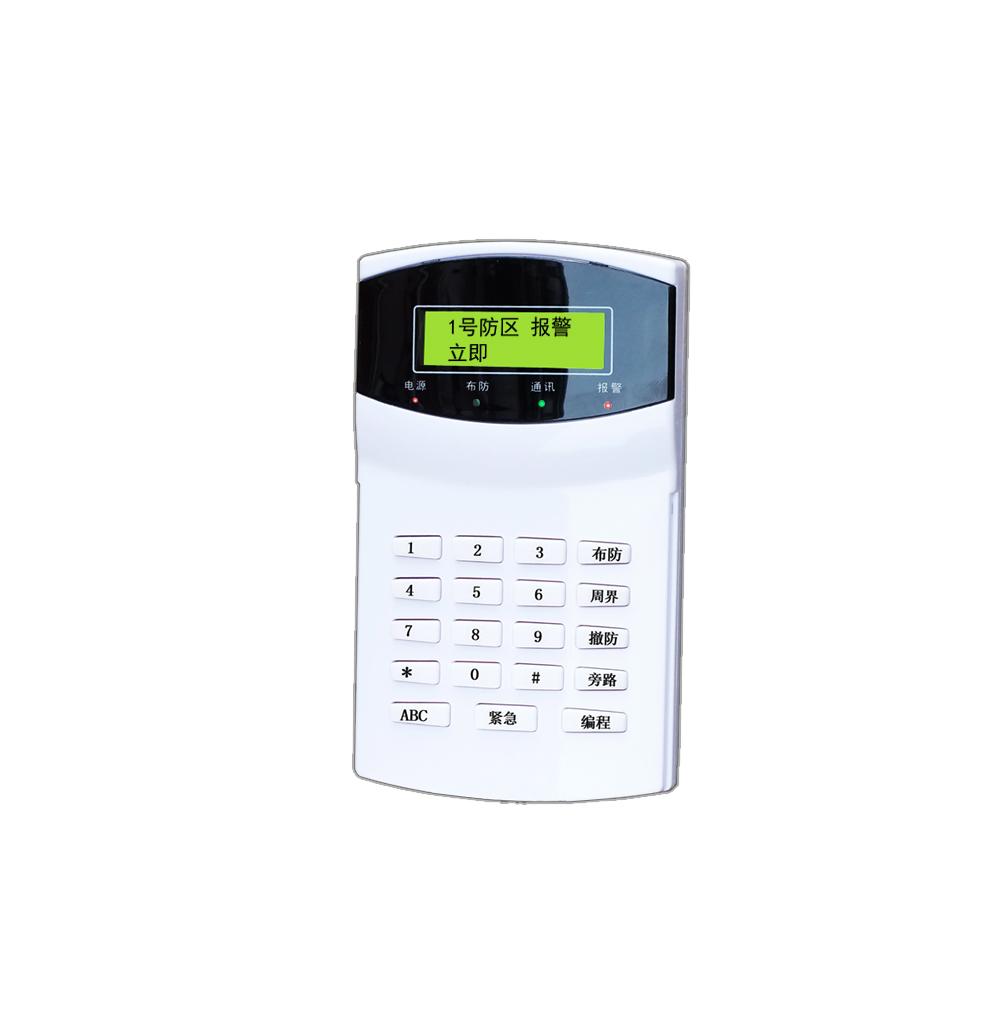

SS-200简称中文液晶显示键盘，它是为总线报警主机的配套产品，可用于各种编程操作、显示报警信息、布撤防操作等。该键盘为全新设计，鲜艳亮丽，美观大方。镜片分黑色和蓝色2款。
产品特点：
● 编程操作
使用密码对主控设备进行各种编程操作。
● 中文液晶（LCD）显示
所有的布撤防、报警、旁路、及相应的防区号都在中文LCD上直观显示。
● 警号输出
输出常开的开关信号，作为警号输出，报警时可连接警号，现场发出警报驱吓窃贼。
● 夜光显示
平时自动熄灭，按键时亮起，可在黑暗的环境下正常操作键盘。
● 通讯连接
通过屏蔽双绞线与主控设备连接。
● 遥控器操作
用户可选用遥控器进行布防、撤防、留守布防、紧急求助等操作。
激光对射探测器丨周界报警应用方案丨深圳激光对射厂家

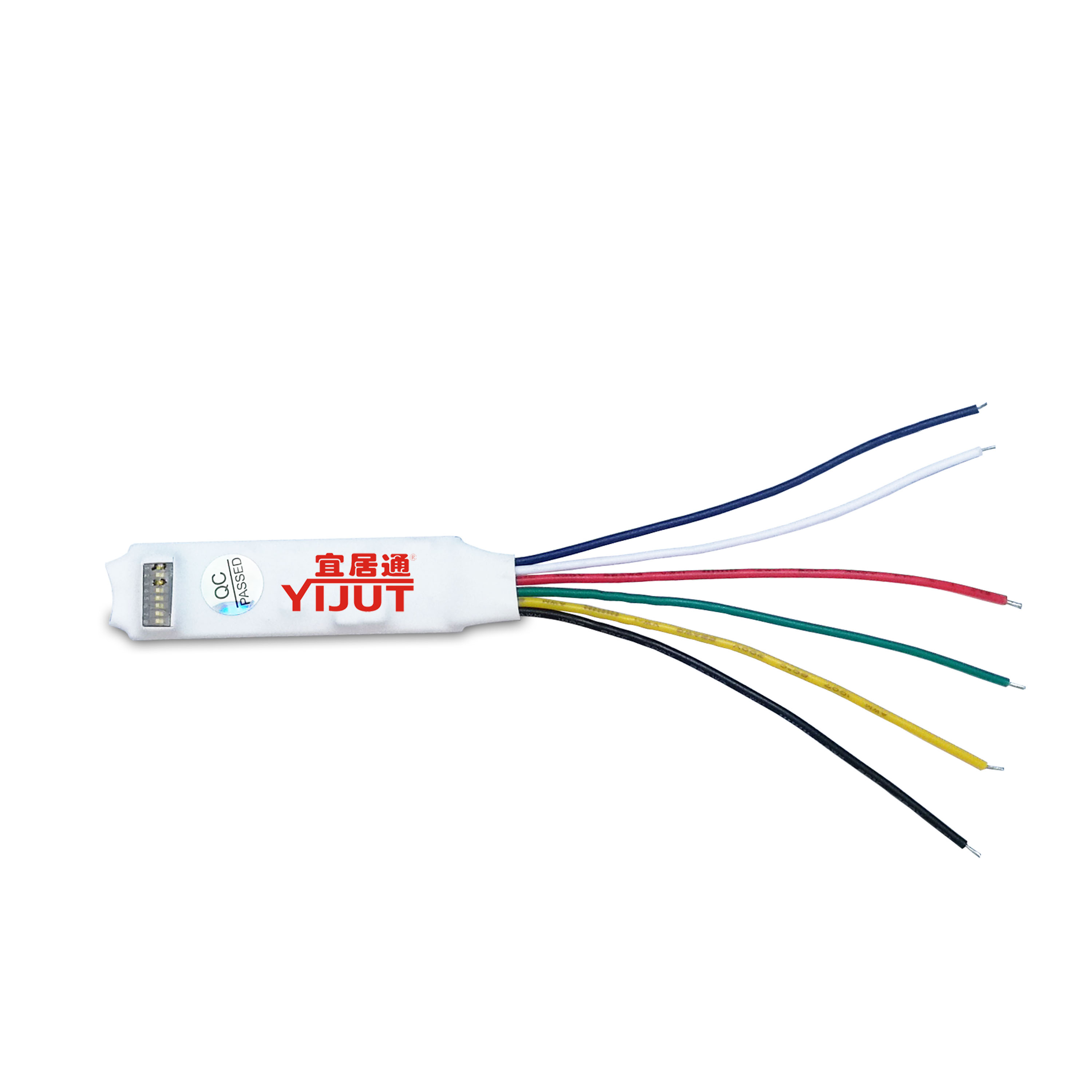

5.单防区地址模块
产品简介：
l SS-811 单防区带输出地址模块是具有总线通讯功能的报警设备，其主要用于与宜居通单防区带输出地址模块主要用于防区或者探测器比较集中的安防报警环境。
l 该总线防区地址模块具有1个有线防区，其中任意一个防区报警都可以实现就近报警联动输出功能，且具有485总线联网功能。
l 具免拆盖接线调试设计，比普通的8防区地址模块安装调试更方便，接线更简单。
l 1防区地址模块默认出厂是常闭，可通过跳码设置成常开模式，用户可灵活选择配置不同功能的探测器设备。
l 可为客户量身定制特殊功能的8防区地址模块。

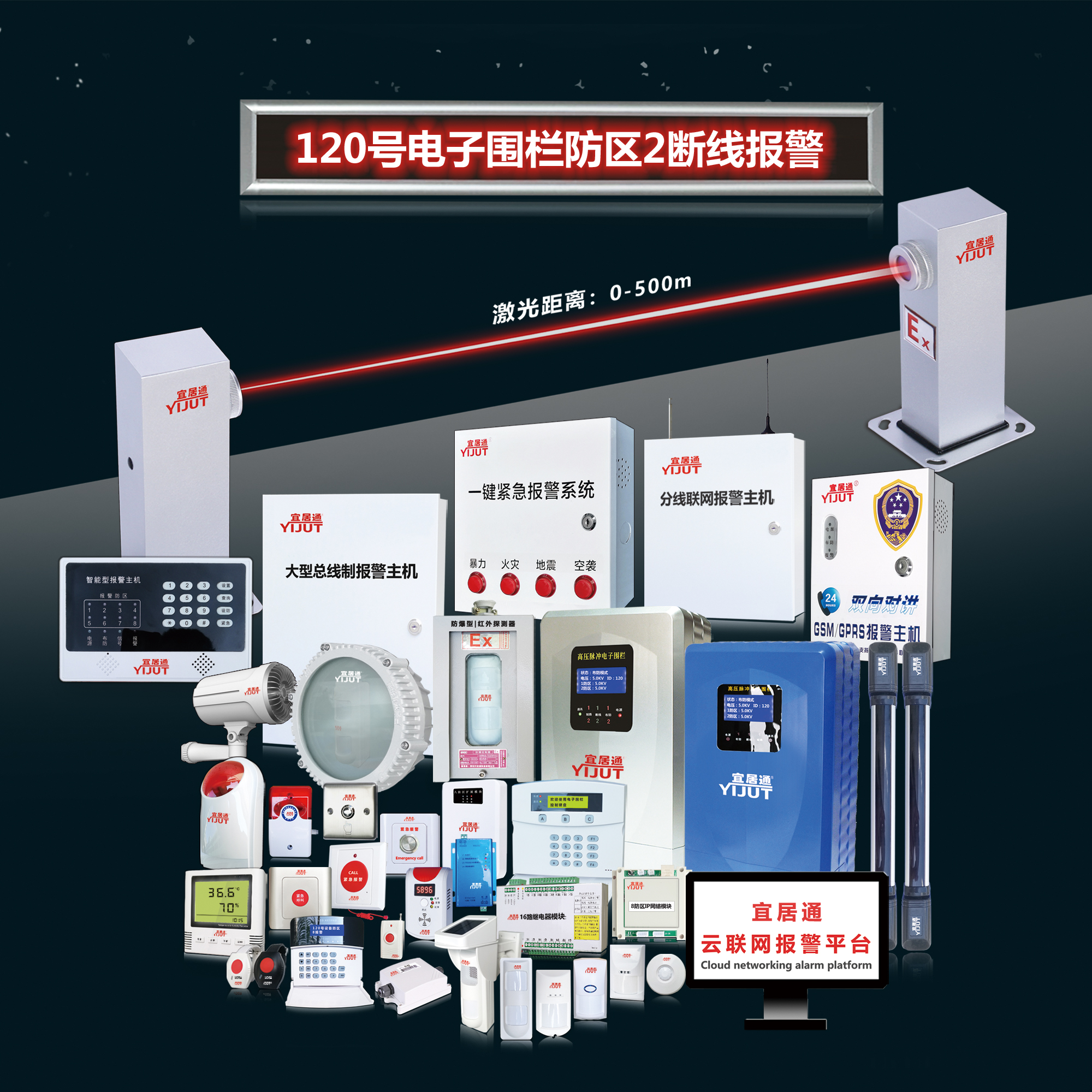

6.激光对射探测器
产品特点：

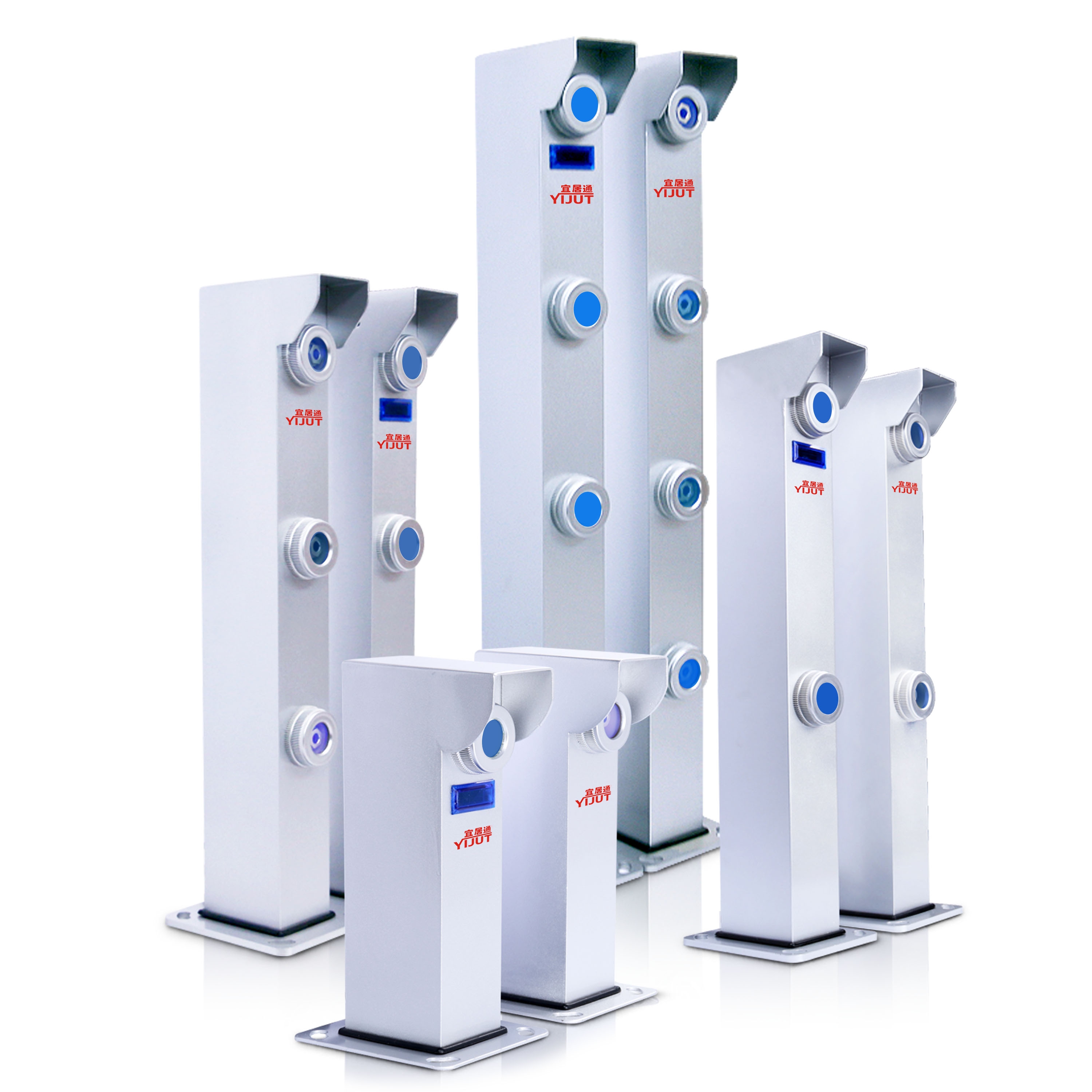

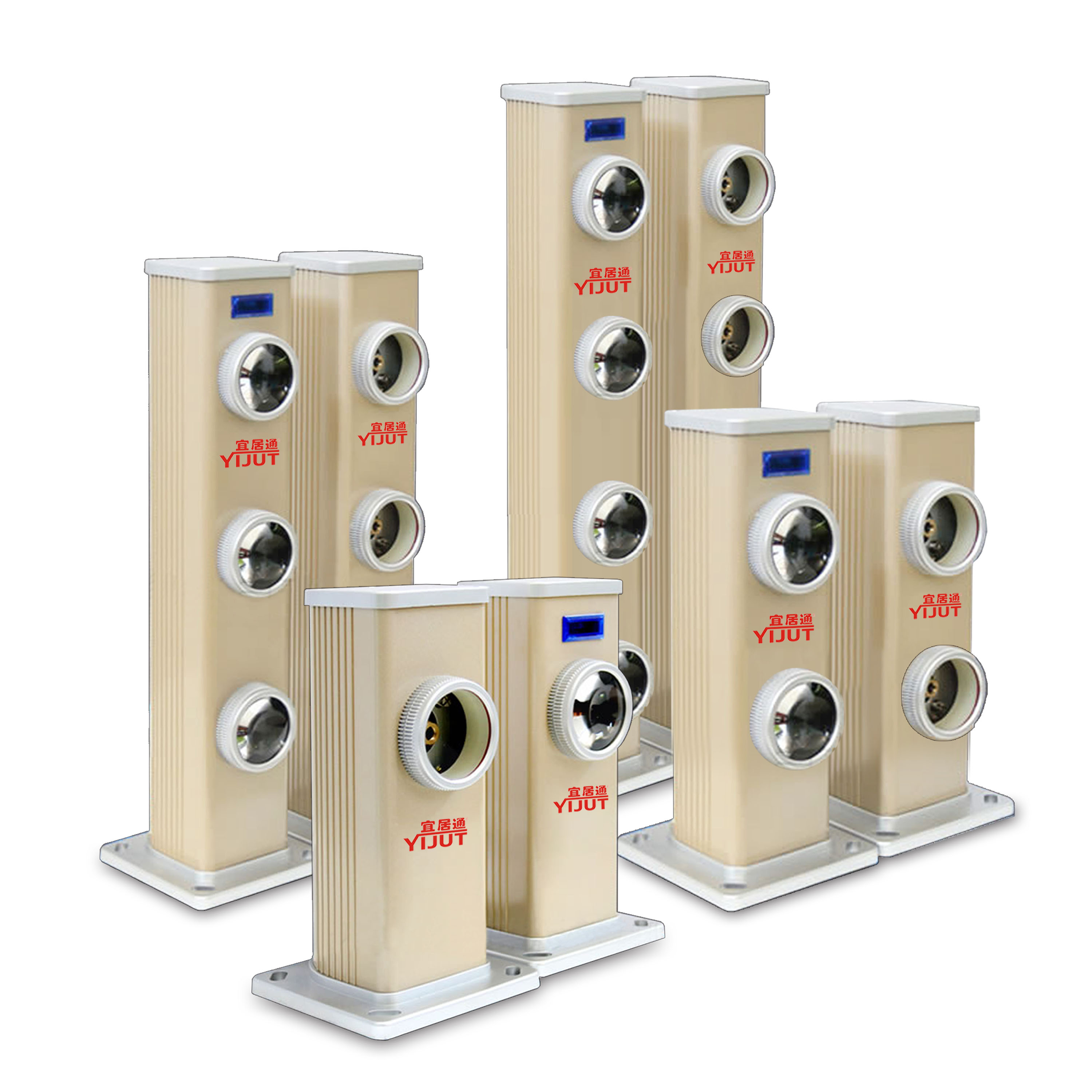

激光对射探测器具有单、双/三/四等多种规格可选，红外感应报警，红外感应有效距离从50-500米不等，具体可根据需要灵活选配合适的激光红外对射探测器，该激光对射探测器主要用于围墙周界报警防范，激光对射探测器可选配总线制的报警主机也可以选配分线制的报警主机，大型周界报警项目建议选配总线制报警控制主机，根据报警需要又可以选配带GSM功能的报警控制主机和IP网络联网的报警控制主机，可满足不同联网报警项目的报警需求，具有接线简单、安装方便、功能实用、稳定性好等优点。
激光周界入侵探测器由激光发射机、激光接收机组成，以一束或多束独立的激光束为防范线。适于布设在围墙、栅栏的水泥墙柱顶面及地面，构成长距离防范线或严密的光墙

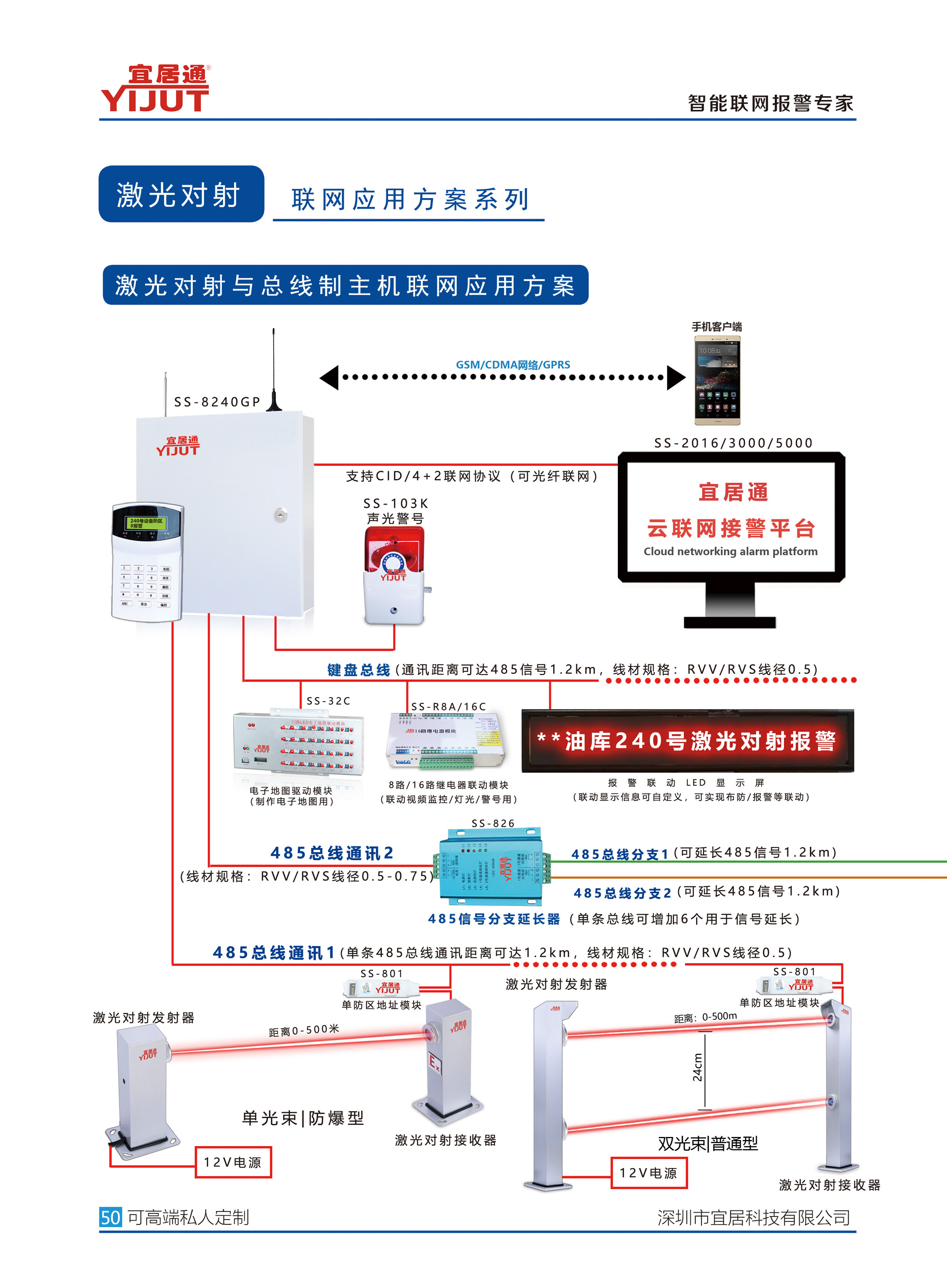

四、SS-8120P典型应用结构图
五、供电说明
1.直流电源SS-024
● 为报警系统提供稳压电源
● 可以配备蓄电池
● 自动对电池充电
● 交流输入：220V AC
● 直流输出：0-24V DC，5A
六、通讯总线、电源线的布线规范
1．系统通信采用RS-485总线，线材选用2芯屏蔽双绞线。
具体要求：铜质，线径0.5～0.75平方毫米，阻抗38～88欧姆/公里，容抗30～50纳法/公里，绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米，可以适当降低线的标准，但必须为双绞线)。
2．系统的总线（由两个或多个相互间具有物理连接的设备组成）上最多允许挂接128个总线设备，在不加中继器的情况下，总线长度不大于1200米。
3．系统总线不应出现分支情况，如分支不可避免，则必须满足以下三条要求：
● 分支长度不大于10米；
● 总线长度之和不超过800米；
● 该分支线上的设备总数不得超过50个。
● 所有通信信号线应尽量远离干扰源，信号线应走弱电井，不能与强电（如220伏住宅电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米。
● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理，例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。
注意：
SS-8120P系统采用了RS485 电气接口，布线要求采用“手拉手”的方式，保证信号传输稳定性，不支持星星连接或者放射状连接，特别是在小区联网线的布线上，一定注意。在以下几种情况下，应采取如下方式进行布线：
4．信号共地：
● 同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。
● 集中供电时，把同一个网段上的所有电源（包括通讯设备的自带电源）的直流负极直接接到一起组成公共信号地，此时信号地即直流电源地。
● 单家独立供电时，把同一个网段上所有总线设备的地（黑线）引脚接在一起，由此组成公共信号地。
5. 总线使用线材推荐选型
布线距离 | 信号线 | 电源线 | 备注 |
1000米内 | RVS 2*0.5mm2,双绞，护套线 | 2*1.0mm2,平行，护套线 |
|
1000米以上 | RVS 2*0.75mm2，非屏蔽双绞，护套线（具体根据设备数量和通讯距离适当加粗即可） 在1200处加中继器 | 2*1.5mm2,以上， 平行，护套线（具体根据设备数量和通讯距离适当加粗即可） |
|
6．现场布线图例

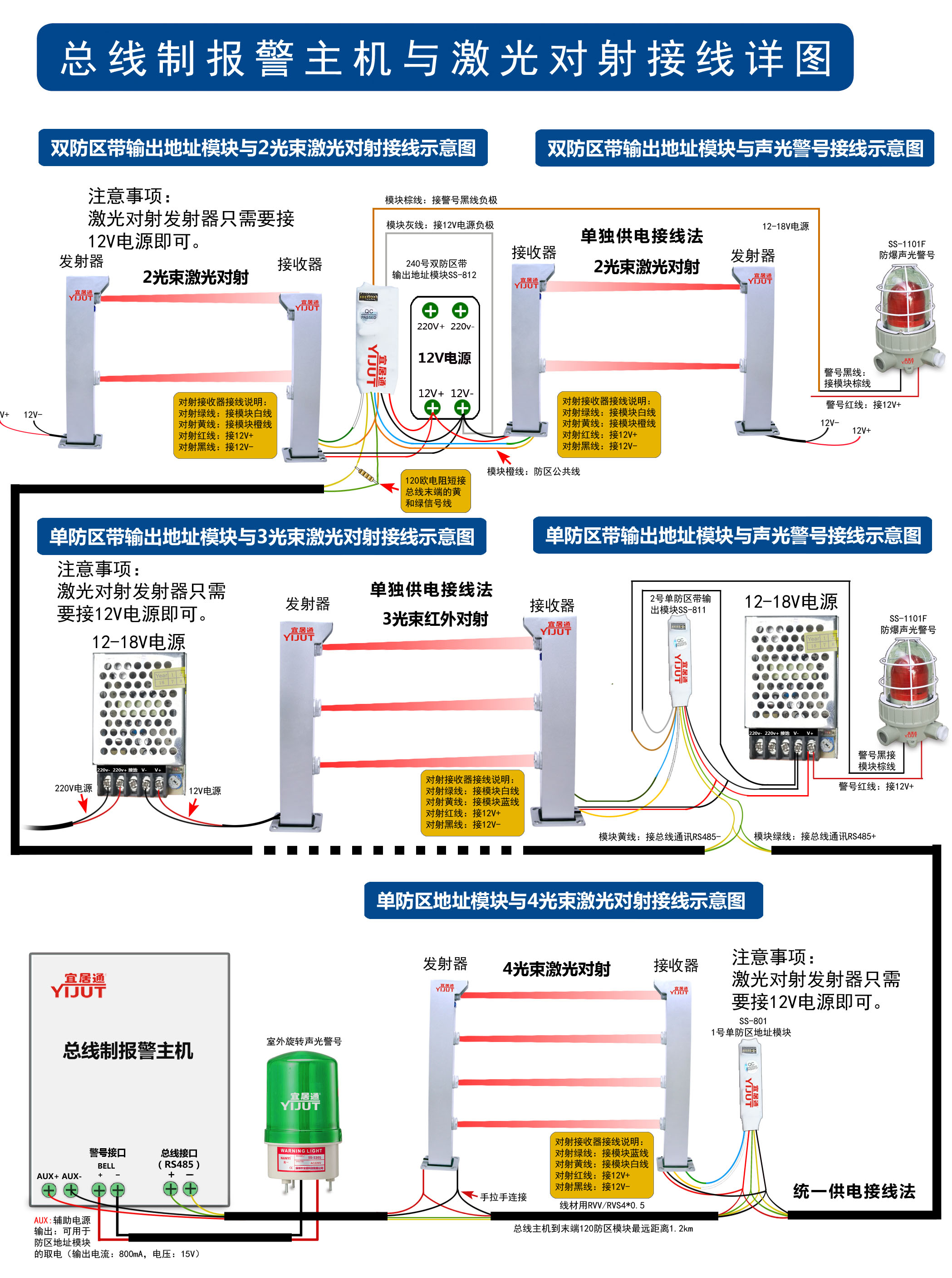

七、激光对射周界报警应用方案接线图
八、报警系统设备列表
序号 | 设备名称 | 规格型号 | 单位 | 价格 | 数量 | 小计 | 备注 |
1 | 总线制报警主机 | SS-8120V2 | 台 | 1 | 含控制键盘在内 | ||
3 | 报警中心管理软件 | SS-3000 | 套 | 1 | 网络版，支持IP网络使用 | ||
4 | 三光束500米激光对射 | SS-C500 | 对 | 6 |
| ||
5 | 对射支架 | SS-ZJ | 对 | 1 |
| ||
6 | 遥控器 | SS-331 | 个 | 1 |
|
| |
7 | 单防区地址模块 | SS-801 | 个 | 6 |
| ||
8 | 声光警号 | SS-103 | 个 | 1 |
| ||
9 | 备用电源 | SS-024 | 个 | 1 | 停电备用 | ||
10 | 电源电缆 | RVV2*1.5 | 米 |
|
|
|
|
11 | 通讯电缆 | RVS2*0.5 | 米 |
|
|
|
|
|
|
|
|
|
|
|
|
