脉冲电子围栏IP网络传网络报警主机设置说明,欢迎下载使用
脉冲主机传120路网络报警主机设置说明
必须都是接在交换机下才能正常工作。
1. 设置120路网络报警主机的参数(使用键盘操作)
1.1 进入编程
控制键盘输入:666666(出厂默认),再按[编程]+[布防]键进入到编程状态。
1.2 设置设备数目
进入编程界面后:显示“1 查询”界面,
按{#}下翻键→显示“2编程”→
按{布防}→“2.1 用户编程”→
按{#}下翻键→“2.2 系统编程”→
按{布防}→“2.2.1 设备数目”→
按{布防}→根据电子围栏数量输入数字→
按{布防}
1.3 设备掉线提示关闭
在“2.2.11系统设置”→按{布防}→“1系统地址”→
按2次{#}下翻键→“3 设备掉线提示”→
按{布防}→“所有的设备:1”→
按{0}→按{布防}
1.4 IP协议设成3
在“2.2.11系统设置”→按{布防}→“1系统地址”→
按4次{#}下翻键→“5 RS232协议”→
按{布防}→“1 RS232”→
按{#}下翻键→按{布防}→“2 IP”→
按{3}→按{布防}
2. 设置电子围栏的主机参数(通讯协议3)
在电压为“0”时,按电子围栏上的“M”键,进入编程→ID号闪烁→
通过按箭头“上下”键调整ID号的数值(ID号必须保证唯一性)→
按第三个箭头“左”键→通讯协议闪烁→
通过按箭头“上下”键调整通讯协议的数值→设置成3(通讯协议必须3)
3. 设置IP参数

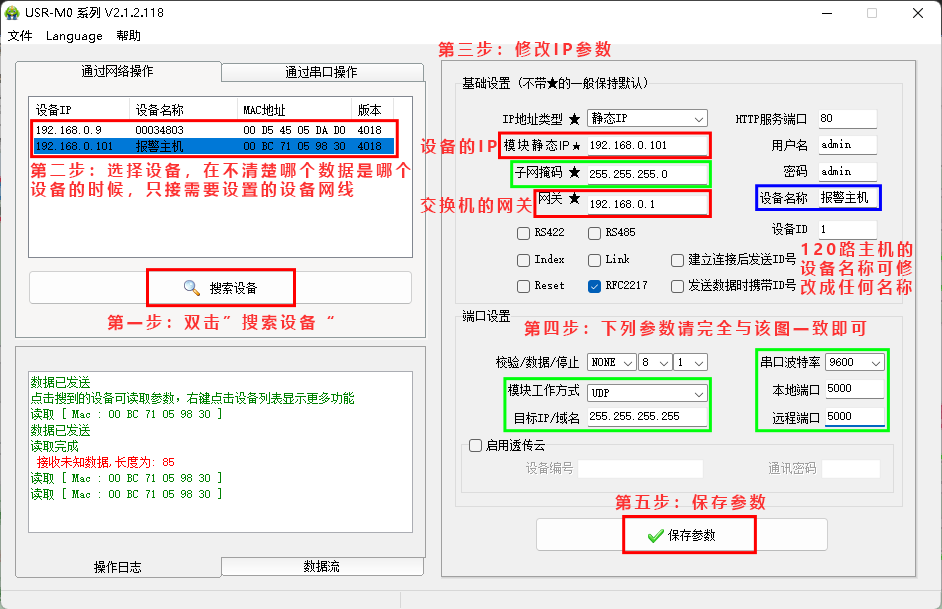

3.1 设置120路网络IP参数(同一个交换机下使用网络设置工具)
打开“USR-M0_V2.1.2.118”搜索软件,操作步骤如下所示:
注:IP参数需要交换机的网关支撑才能使用,傻瓜式交换机不支持使用。

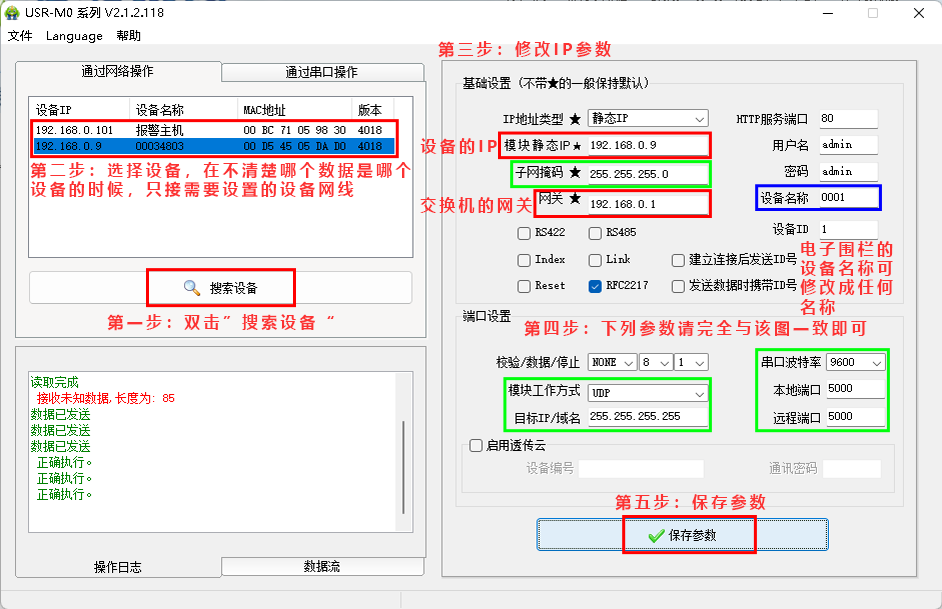

3.2 设置电子围栏网络IP参数(同一个交换机下使用网络设置工具)
打开“USR-M0_V2.1.2.118”搜索软件,操作步骤如下所示:
注:接多台电子围栏时,“设备名称”跟主机的“ID”一致即可,方便后期查询。
