门禁刷卡与总线报警系统联网应用方案
深圳市宜居科技有限公司专业从事安防报警器材的研发、生产和销售，产品涵盖无线紧急报警器、总线制报警主机、IP网络报警主机、GPRS联网报警主机、GSM报警主机，电子围栏主机、红外对射、红外光栅、红外探测器、周界报警器、紧急求助报警系统、报警按钮、激光红外对射、烟雾探测器、温度探测器等安防报警产品，产品可通过门禁卡刷卡对宜居通总线制报警主机系统进行自动撤防，然后再自动布防，自动布防时间可自定义修改设置。
一、方案设计概述
针对现有的各大企业或者小区住户都已安装了门禁系统的情况下，加上消防检查需要，某些消防通道必须保证某些时间段是畅通的，也就是消防通道不能上锁，但是，企业或者商场超市又需要必要的安全防范措施，避免不法分子通过消防通道进出某公司内部或者商场进行盗窃等，为此，新的安防报警需要便被客户提上日程，客户希望借助现有的门禁系统刷卡后对内部的安防报警系统进行自动撤防，并且撤防后总线报警主机系统可以在短时间内再次自动布防，这样就可以很好的满足和解决安全需求和消防需求的彼此平衡点。

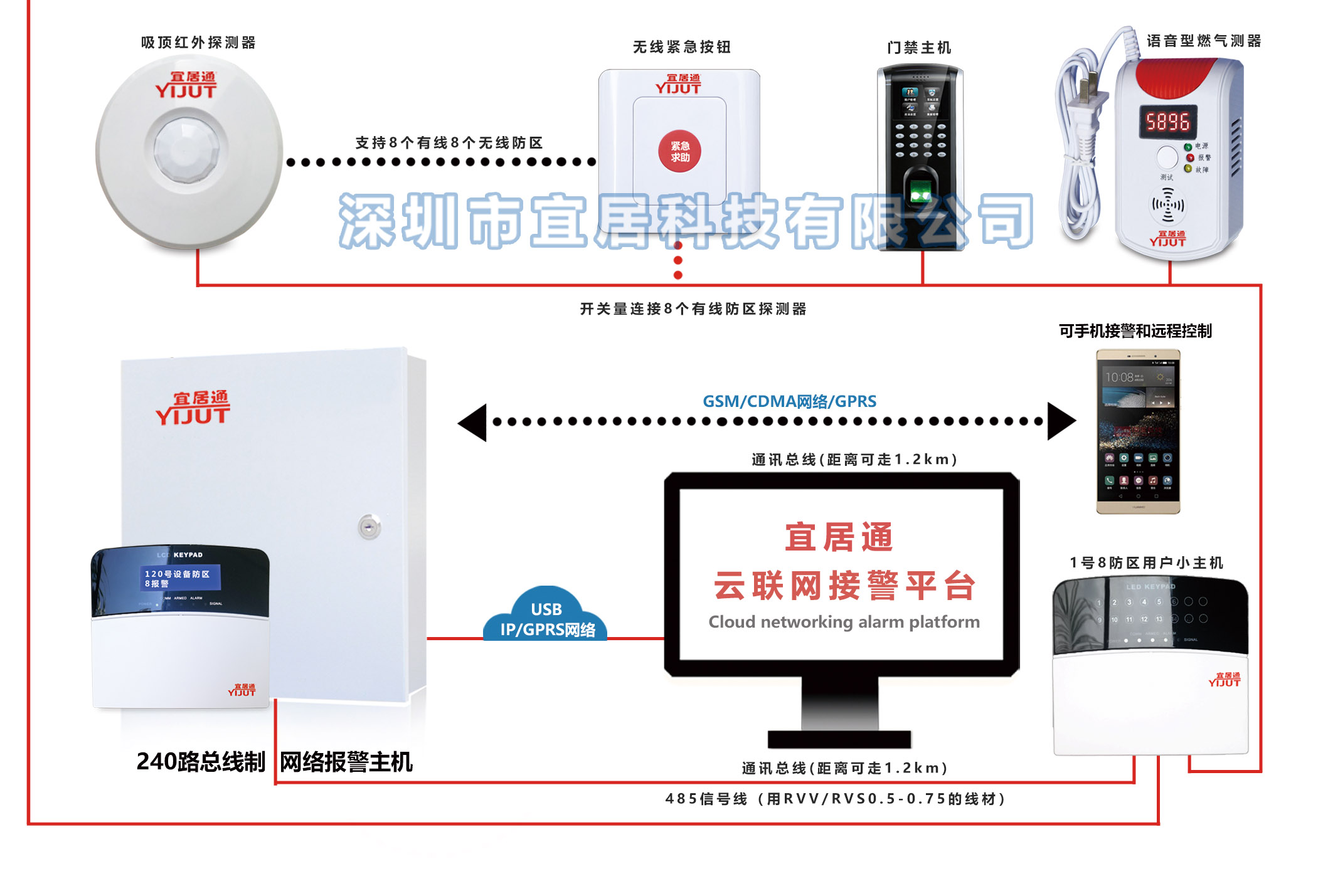

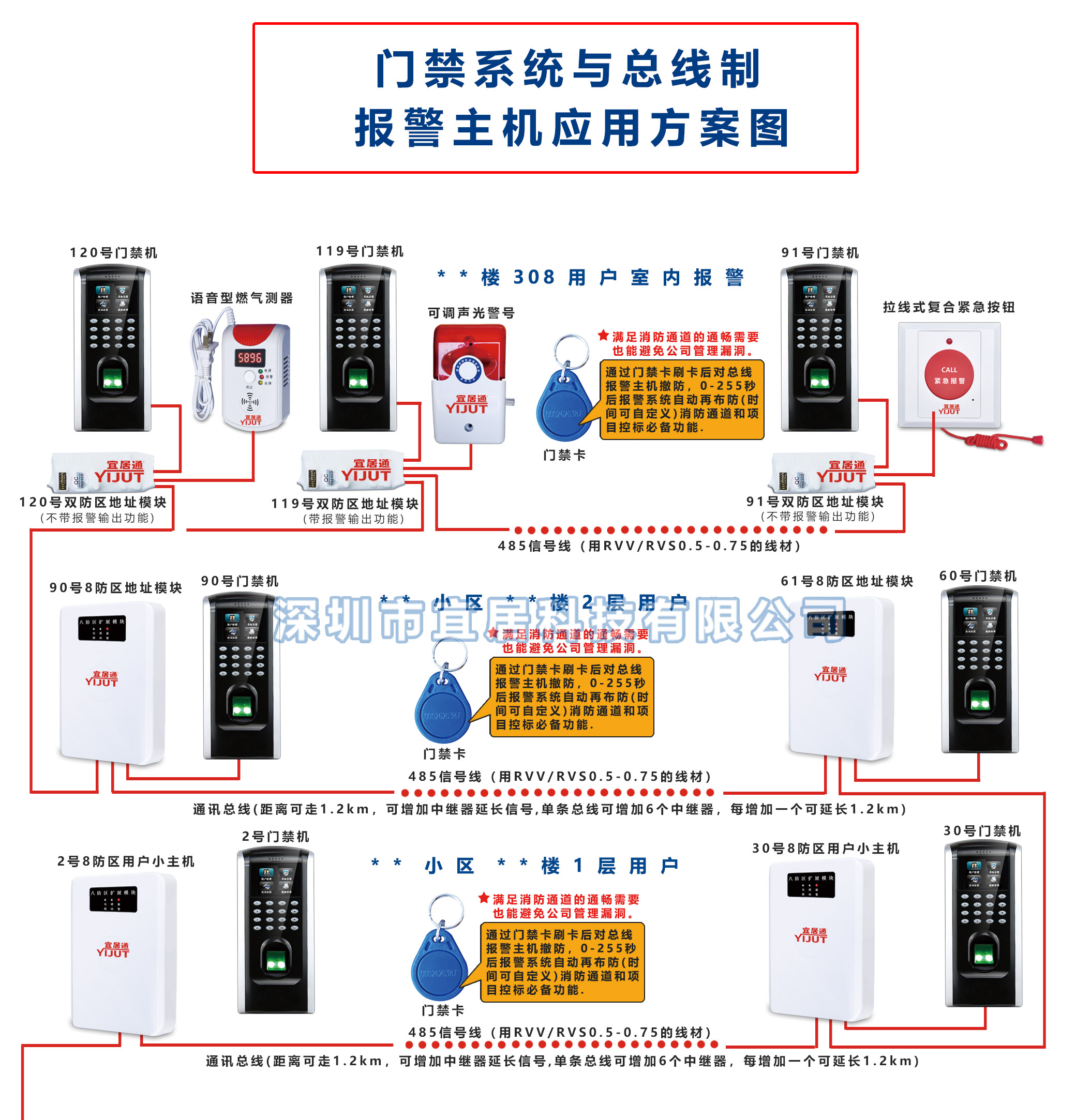

二、系统设计说明
在某公司内安装一套宜居通总线报警主机系统，该总线报警主机系统通过1个防区地址模块与该公司内部的门禁系统进行对接，一旦公司内部管理人员通过该通道之前只要进行刷卡即可快速自动对该通道的红外感应报警系统进行撤防，并且在规定的短时间内让总线报警主机系统进行再次自动布防，避免有多余时间给其他不法分子进行入侵等从事非法活动。
三、报警设备数目如下：
a. 报警接警软件 1套；（物业管理中心电脑安装1套）
b. 120路总线报警主机 1台；（物业管理中心接警用）
c. 总线控制键盘 1台
d. 防区地址模块 若干个（每个探测器配置1个）
e. 485信号分支放大器 若干个 （需要信号分支和延长的地方配置1个）
f. 紧急报警按钮 若干个 （根据需要配置）
h. 红外探测器 若干个 （根据需要配置）
i. 后备电池 若干个 （每台报警主机置一个，以防220V断电备用）
J. 声光警号 若干个 （每个住户配置1个）
四、报警设备详情如下：
1.接警管理软件
SS-5000简称接警管理软件，该软件主要用于小区联网报警系统的后台监控和管理用，可通过IP网络或者232串口/USB接口与小区总线接警中心机连接，通过该软件可以实时查看各防区的状态，实时显示各防区报警，布撤防等各种信息。同时通过该软件可实现布撤防操作，也可自行导入所需的电子地图，通常用于指挥中心，保安室等。
软件特点：
●具有电脑实时显示各类报警，布撤防等各种信息
●可通过软件实现布撤防操作
●可全方位查看各个防区状态
●多级电子地图显示
●带有加密狗功能
●所有的用户状态，报警情况，用户资料等都可以通过地图显示和控制。软件还提供电子地图引入工具，允许工程人员自行安装所需的电子地图。按报警类型分别自动处理。
●按警情分类，每一项警情都可单独选择自动处理、自动打印和报警声音的方式，减轻操作员的负担，提高效率。详尽的报警信息统计与分析。
●提供报表工具，可以用多种查询方式，得到各种需要的统计数据，可以打印出报表。分级操作权限管理。
●提供三级操作人员权限设置，还可自行定义多级操作权限。方便的数据备份、恢复。
●提供完善的数据维护工具，即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。

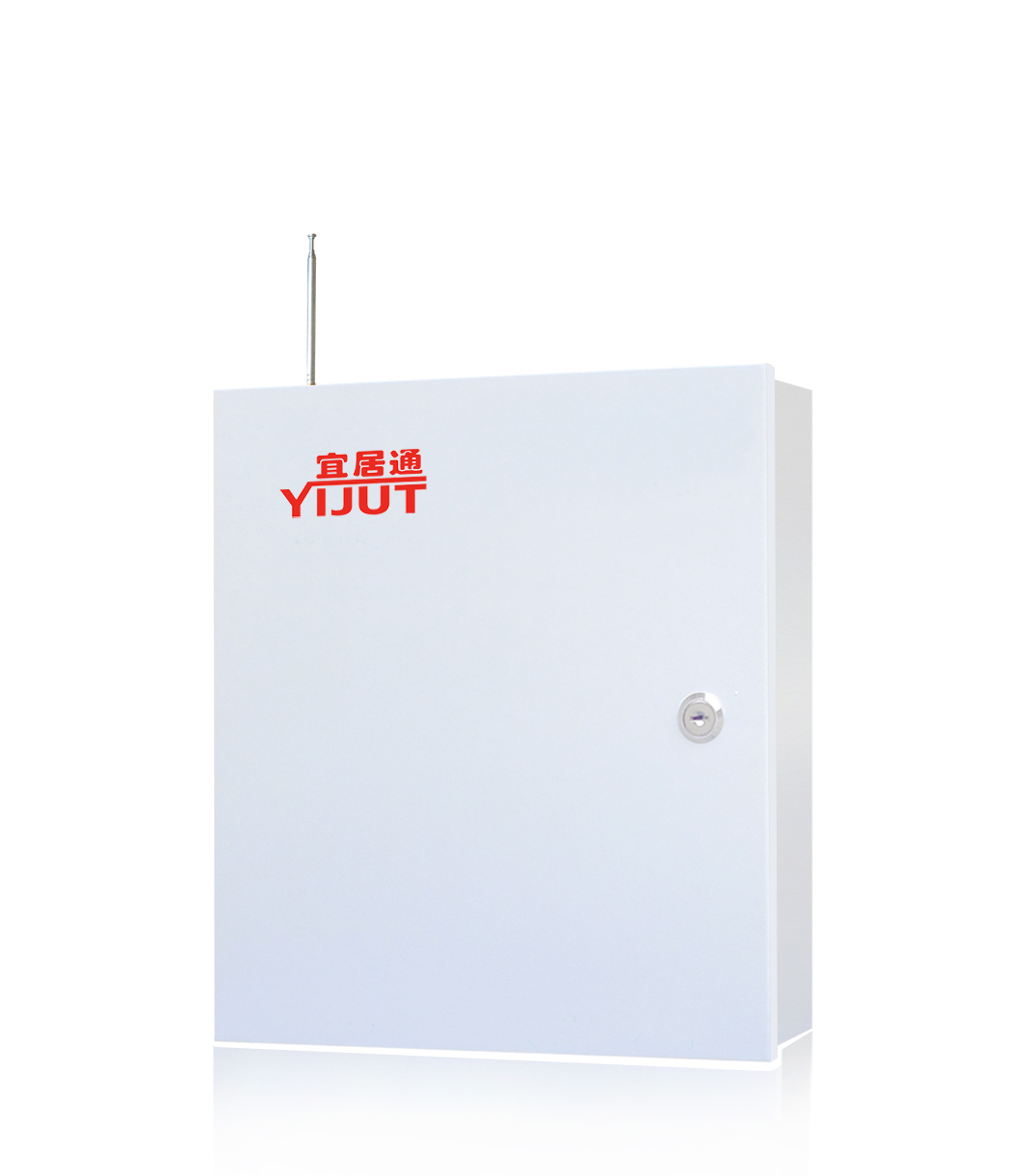

2.SS-8120V3 120路总线网络报警主机
产品简介：
SS-8120V3为大型网络总线制报警接警主机之一，该总线制网络报警控制主机可以通过485总线有线方式防区扩展，最多可扩展120个总线防区地址模块，最大可支持960个总线制防区，990个无线防区功能，可通控制键盘或者报警管理软件等方式对该主机系统进行布防、撤防、消警等操作，支持IP网络\GSM网络模块扩展，也可以通过固定电话进行110联网报警到保安服务公司或者公安局。主机系统采用国际标准安定宝联网协议（Contact ID和4+2），可全球通用。
l 采用嵌入式系统设计， 32位ARM处理器，更快运行速度，超大的容量设计。
l 1个专用键盘接口，专用于接键盘、打印机模块、联动控制板等输出设备，报警处理速度加快。
l 1个通讯接口，在不加任何中继器的情况下可以传输1.2KM。
l 免维护铅蓄电池智能充电控制电路，对电池实时监控，过充、过放、PWM充电控制，电池寿命最大化。
l 1个带电源的警号接口，最大可提供800mA电流输出；1路辅助输出，1路键盘电源输出，两者一共可提供800mA电流输出；所有输出均提供了电子保险丝，实现过流保护。
l 主板自带8个有线防区，主机附近的探测器可直接接这些防区，不需要加扩展模块。
l 实时时钟带后备，掉电后时间正常运行。
l 可最多接入32个键盘，独立操作，汉字界面，设备、防区名可任意更改。
l 32个子系统；每个子系统2个自动布撤防工作表，共64个自动布撤防工作表；60 区旁路/恢复、输出闭合/断开），可以做到无人值守。
l 60组密码，12级密码权限，可以实现按系统、子系统、设备、防区独立控制，满足各种控制要求。
l 多种可编程智能联动，实现电子地图、DVR报警输入、就地报警等功能，每个防区最多支持3个联动输出，支持报警联动、布撤防联动、异常联动等。
周界防范、紧急求
l 实时打印功能，可以做到报警、所有操作实时打印功能。
l 1500条历史记录，1500条操作记录。所有操作都实时存储，方便查询。
l 通过键盘密码、遥控器、电话、GSM、中心计算机进行撤/布防
l 可通过电话线与报警中心通过Contact ID协议连接，并可电话通知用户
l 安装调试、使用、维护简单。

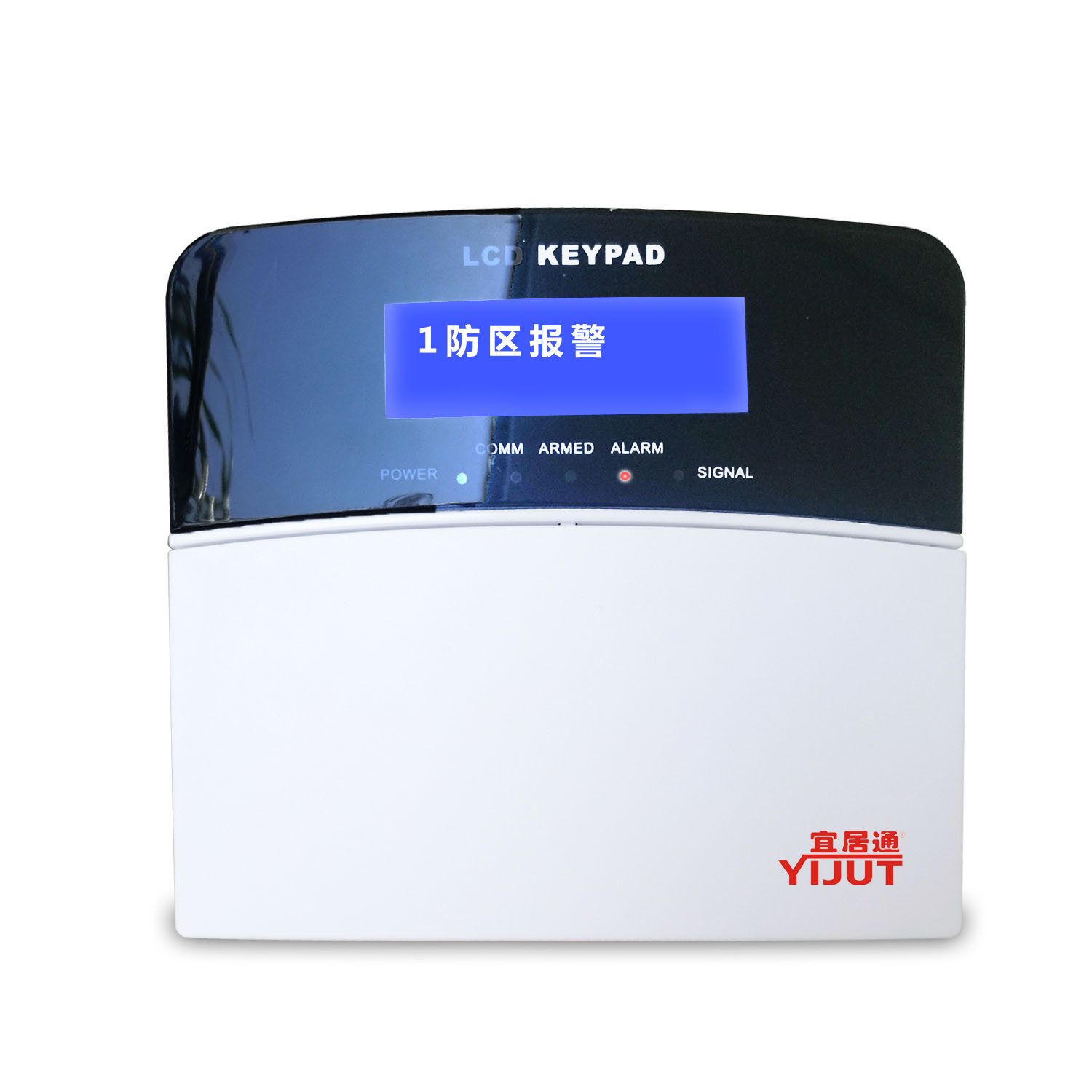

2.SS-200V2 总线报警主机控制键盘
产品简介：
SS-200V2,为总线报警主机控制键盘，可用于总线报警主机编程设置用，LCD液晶背光显示，效果更直观，性能更稳定，可直接接总线通讯接口，接线安装更简单，使用更方便！
● 编程操作
使用密码对主控设备进行各种编程操作。
● 中文液晶（LCD）显示
所有的布撤防、报警、旁路、及相应的防区号都在中文LCD上直观显示。
● 警号输出
输出电压信号，可直接连接警号，现场发出警报驱吓窃贼。
● 背光显示
平时自动熄灭，按键时亮起，可在黑暗的环境下操作键盘。
有报警时，背光自动开启，可在黑暗的环境下正常看警情。
● 通讯连接
通过屏蔽双绞线与主控设备连接。
● 遥控器操作
用户可选用遥控器进行布防、撤防、留守布防、紧急求助等操作
3.单防区地址模块
产品简介：
SS-801为单防区扩展设备，主要用于总线主机防区扩展用，单防区地址模不可以单独使用，只能配总线主机配套使用可接入1个有线探测器设备。
名 称 | 单防区地址模块 |
尺 寸 | 7厘米×1.厘米×0.5厘米 (高×宽×厚) |
重 量 | 13.5克 |
工作温度 | -10℃~ +60℃；0~95%湿度（无霜） |
工作电压 | 直流9~15伏 |
工作电流 | 待机40毫安，报警100毫安，用到可编程输出口时为500毫安 |
防 区 | 1个常闭防区 |
防区响应时间 | 500毫秒 |

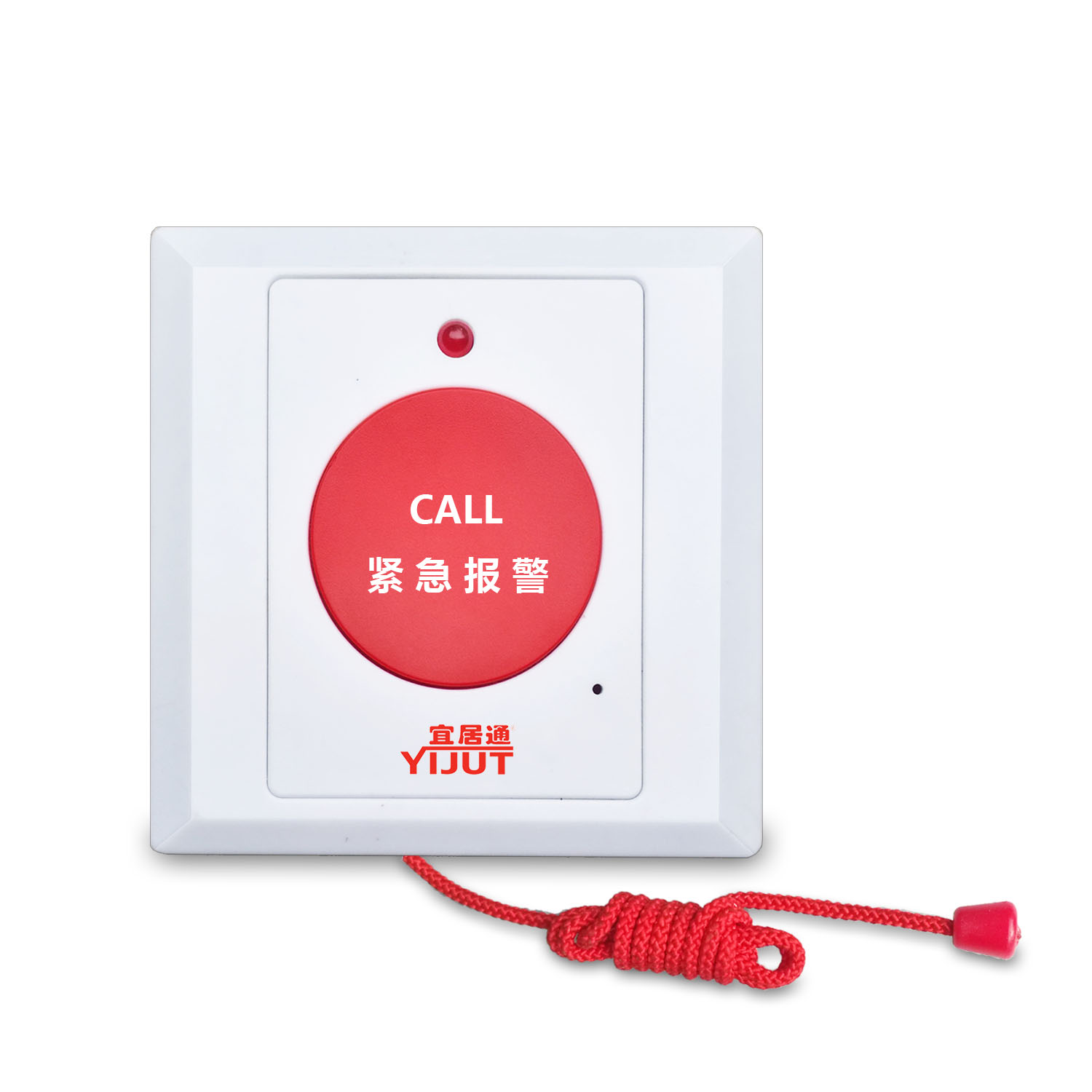

4.紧急按钮系列
产品简介：
SS-EB 为紧急求助报警按钮之一，该紧急求助报警按钮有按钮报警和拉线报警两种，方便不同用户不同习惯紧急求助报警用，拉线主要方便老年人避免摔倒意外情况下紧急求助用的，该紧急求助报警按钮通过开关量与8防区地址模块或者8防区用户小主机的有线防区进行连接配套使用。
产品名称 | 紧急按钮 |
通讯方式 | 有线/总线/无线 |
应用领域 | 室内紧急报警用 |
应用类型 | 通用（所有报警主机均可使用） |
防水功能 | 无 |
安装方式 | 嵌入式 |
探测方式 | 触点报警 |
颜色 | 白色 |
材质 | ABS |
报警输入 | NC |
复位方式 | 自动 |
工作温度 | -10℃ ～ +50℃ |
工作湿度 | 5~95%RH |

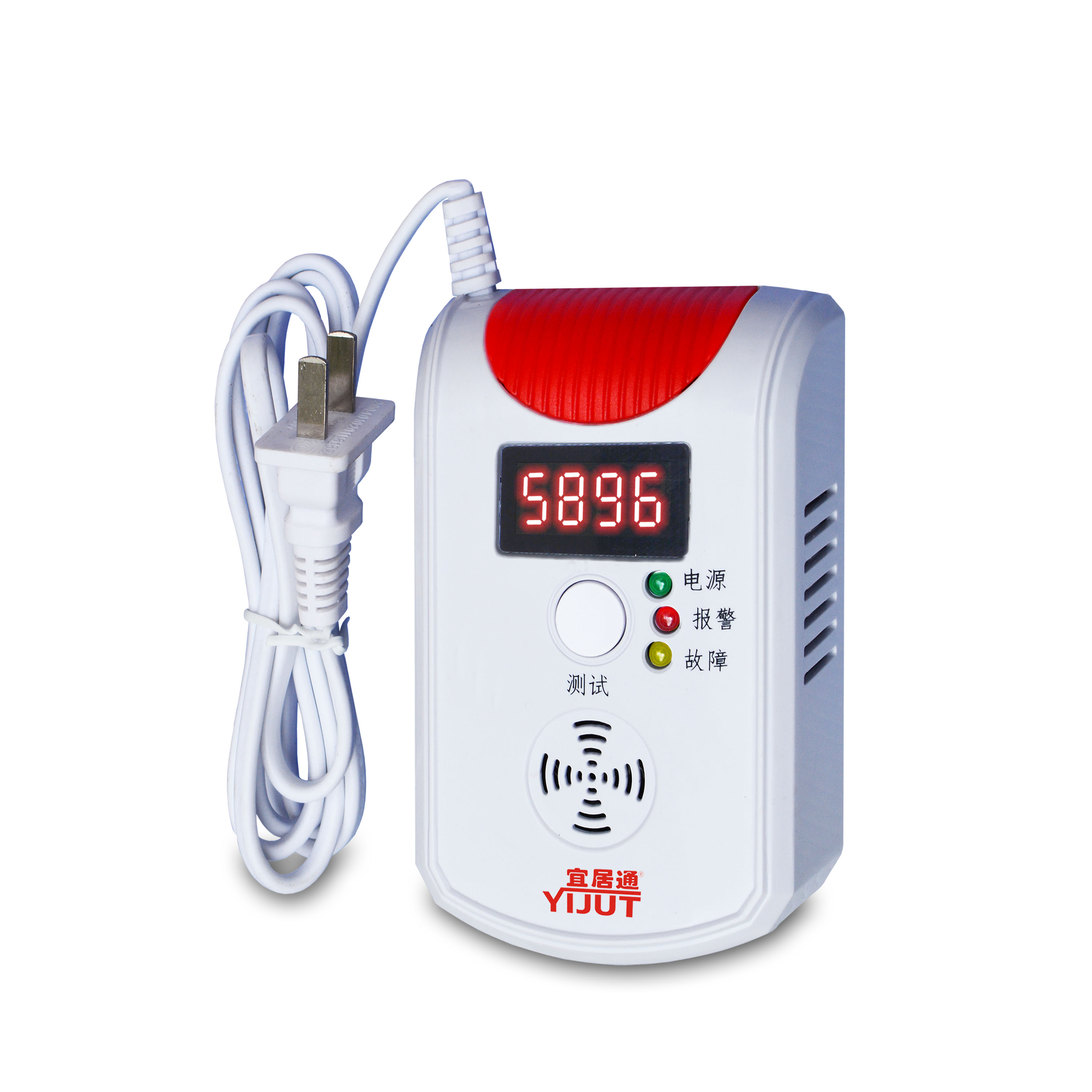

5.语音型声光燃气探测器
产品简介：
SS-700R为语音型声光燃气探测器，用于燃气泄漏检测报警用，是一款智能语音型声光燃气报警器，采用进口芯片，智能控制，微处理器，内置语音驱动芯片，可显示燃气浓度。探测器选用高稳定性催化燃烧式传感器,具有稳定性高,灵敏度漂移小等特点。采用数码管显示报警浓度,探测器可工作电压范围在AC100V-AC240V之间,并具备安装后备电池的功能,可使用9V镍氢充电电池。本产品应用于有可能产生可燃气体泄漏的场所，通过配置报警控制主机可实现不同功能的联网报警应用。
核心优势
● 高可靠性催化燃烧式传感器
● 采用微处理器控制
● 数码管显示报警浓度(PPM)（其他厂家大部分不支持数码管显示）
● 故障自动检测LED指示灯显示（其他厂家大部分不支持故障自检和提示）
● 具备使用后备电池功能
● 后备电池低电压提示
● SMT工艺制造，稳定性强
● 可直接插220V供电，内置变压器（其他厂家大部分不支持220V供电）
● 真人语音提示，语音报警（其他厂家大部分不支持语音播报）
● 支持常开/常闭可选，可联网使用（其他厂家大部分不支持联网）
● 中文和英文播报可选
产品名称 | 联网型燃气探测器 |
品牌 | 宜居通 |
联网功能 | 有 |
探测器类型 | 独立型 |
产品型号 | SS-700R |
应用领域 | 室内燃气泄漏报警用 |
防水功能 | 无 |
探测方式 | 燃气探测 |
报警浓度及时间 | 大于2000PPM(±1500PPM)时，一直报警 |
探测浓度范围 | 1000~9999PPM |
显示条件 | 当可燃气体浓度大于1000PPM开始显示 |
报警复位 | 当可燃气体清除时自动复位 |
传感器 | 催化燃烧式传感器 |
指示灯信息 | 绿色:电源,报警: 红色LED闪烁,故障: 黄色LED闪烁 |
报警方式 | 声音和闪灯2种同步 |
报警声音 | 3m处≥85dB 断续报警声 |
颜色 | 白色 |
材质 | ABS |
工作电压 | AC100~240V,50~60Hz/ 9V镍 氢充电电池 (可选) |
工作温度 | -10℃ ～ +50℃ |
工作湿度 | 5~95%RH |
产品尺寸 | 123mm*84mm*40mm |
重量 | 0.205kg |

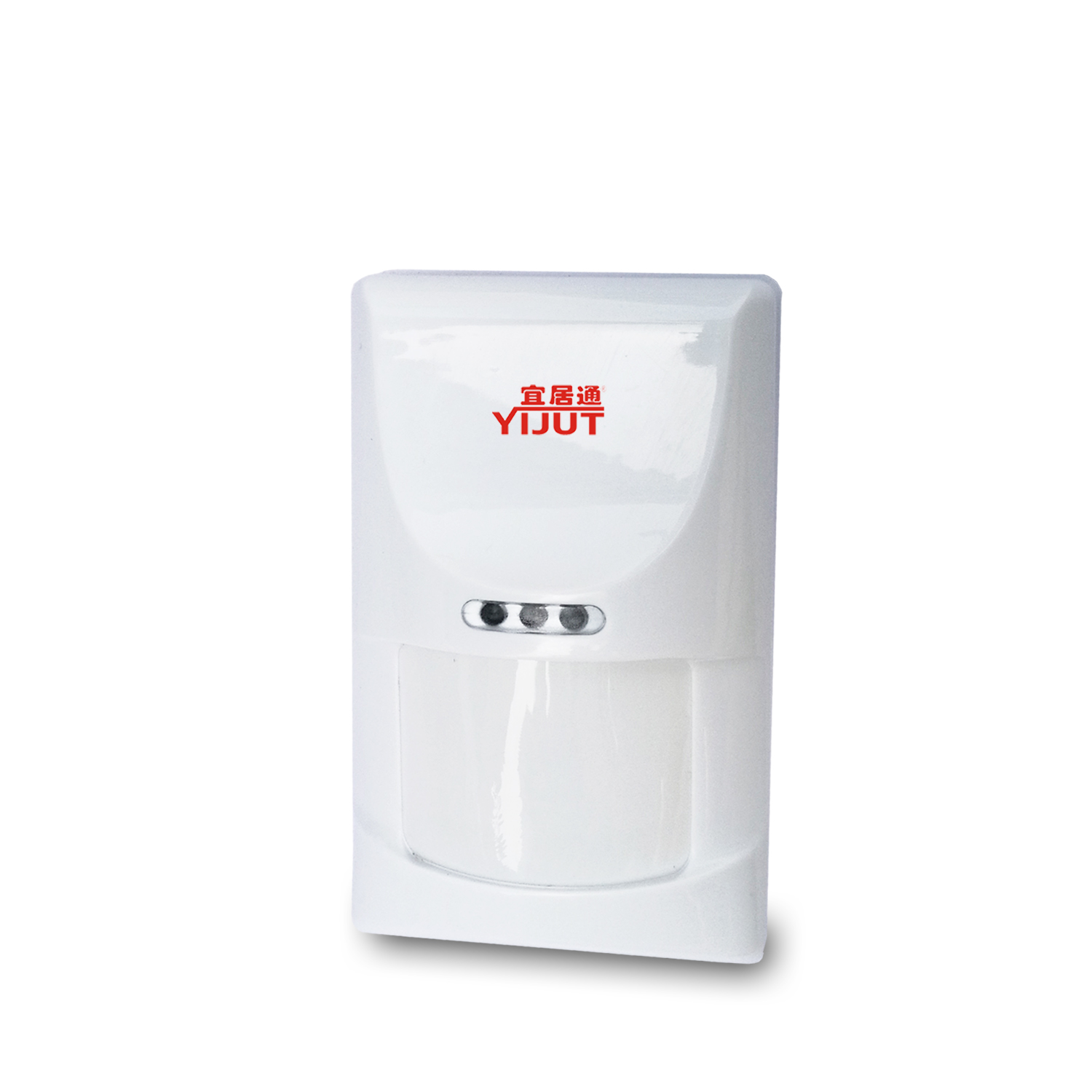

6. 红外探测器
l 双重智能分析技术：红外+微波双重探测技术，最大限度降低误报。
l 稳定性好，安全性高：具有防涂料喷涂到红外线镜片上导致的损坏或者入侵者故意打着遮挡物体非法入侵不报警的情况。
l 灵敏度可调：用户可根据使用环境需要，调节探测器的灵敏度，确保更加科学。
l 防宠物等级高：可防25公斤以下的小动物，避免小动物的活动引起探测器误报。
l 抗白光干扰：能抵抗10000LUX的强光干扰。
使用寿命长：采用进口CPU，正常使用寿命可达3年以上。
产品名称 | 有线壁挂双鉴红外探测器 |
通讯方式 | 有线 |
应用领域 | 室内红外探测 |
防水功能 | 无 |
安装方式 | 壁挂 |
探测方式 | 微波+红外 |
防宠物等级 | 10kg以下 |
报警条件 | 微波红外组合可选 |
光源 | 红外线LED |
安装高端 | 1.5m～2.4m |
微波频率 | 10.525GHz |
报警时间 | 3S |
工作温度 | -10℃ ～ +50℃ |
工作湿度 | 5~95%RH |
工作电压 | 9 - 16VDC |
消耗电流 | 30mA |
探测灵敏度 | H / L 可选 |
探测范围 | 12m*12m |
探测角度 | 100° |
抗电磁干扰 | 0.1 - 500MHz/3V/m |
产品尺寸 | 109mm*65mm*47mm |
重量 | 0.165kg |

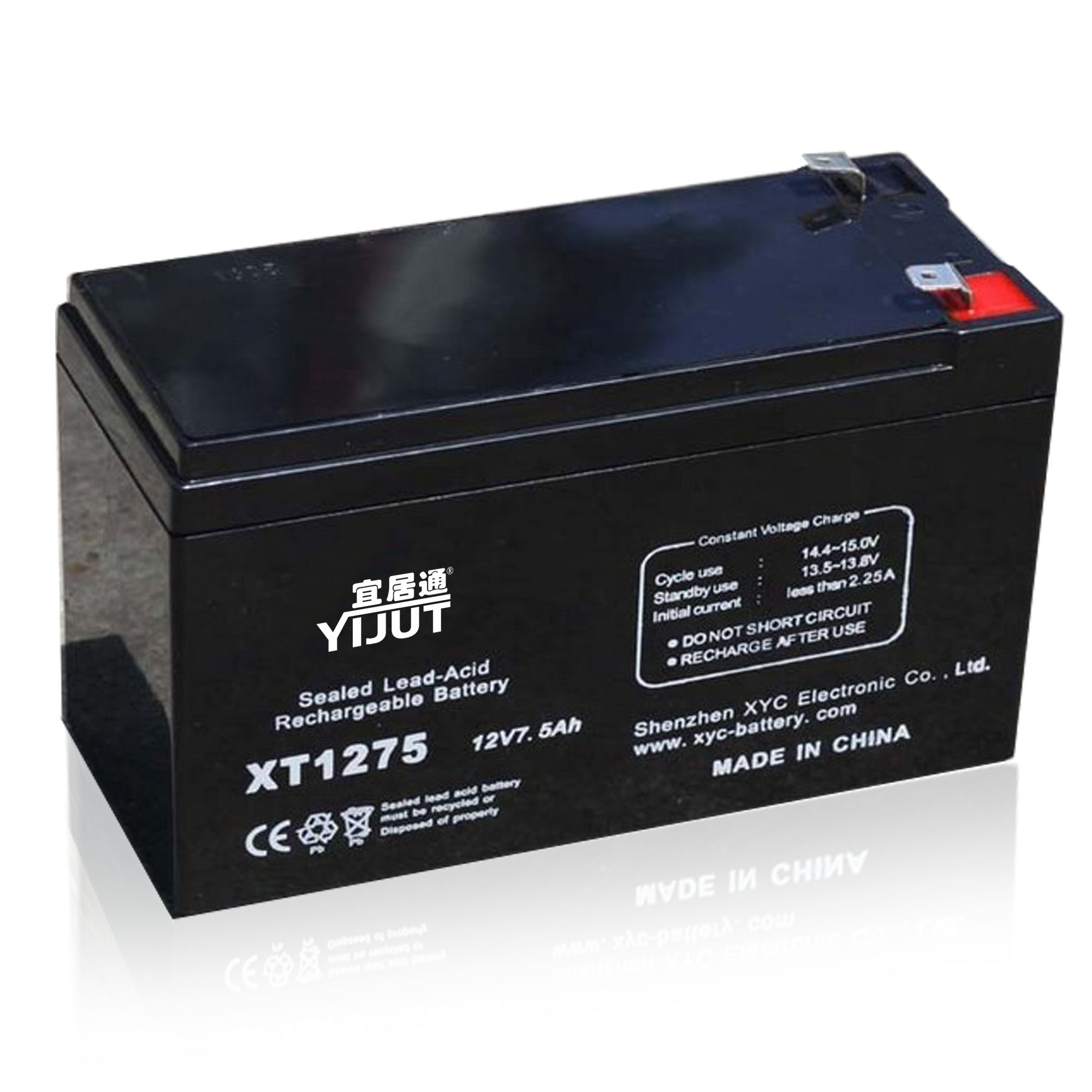

6. 12V7A后备电池
l 铅酸可充电电池。
l 稳定性好，安全性高：采用高强度耐腐蚀聚乙烯材料作为外壳。
l 电池容量7A，电池输出电压12V
l 设备停电备用

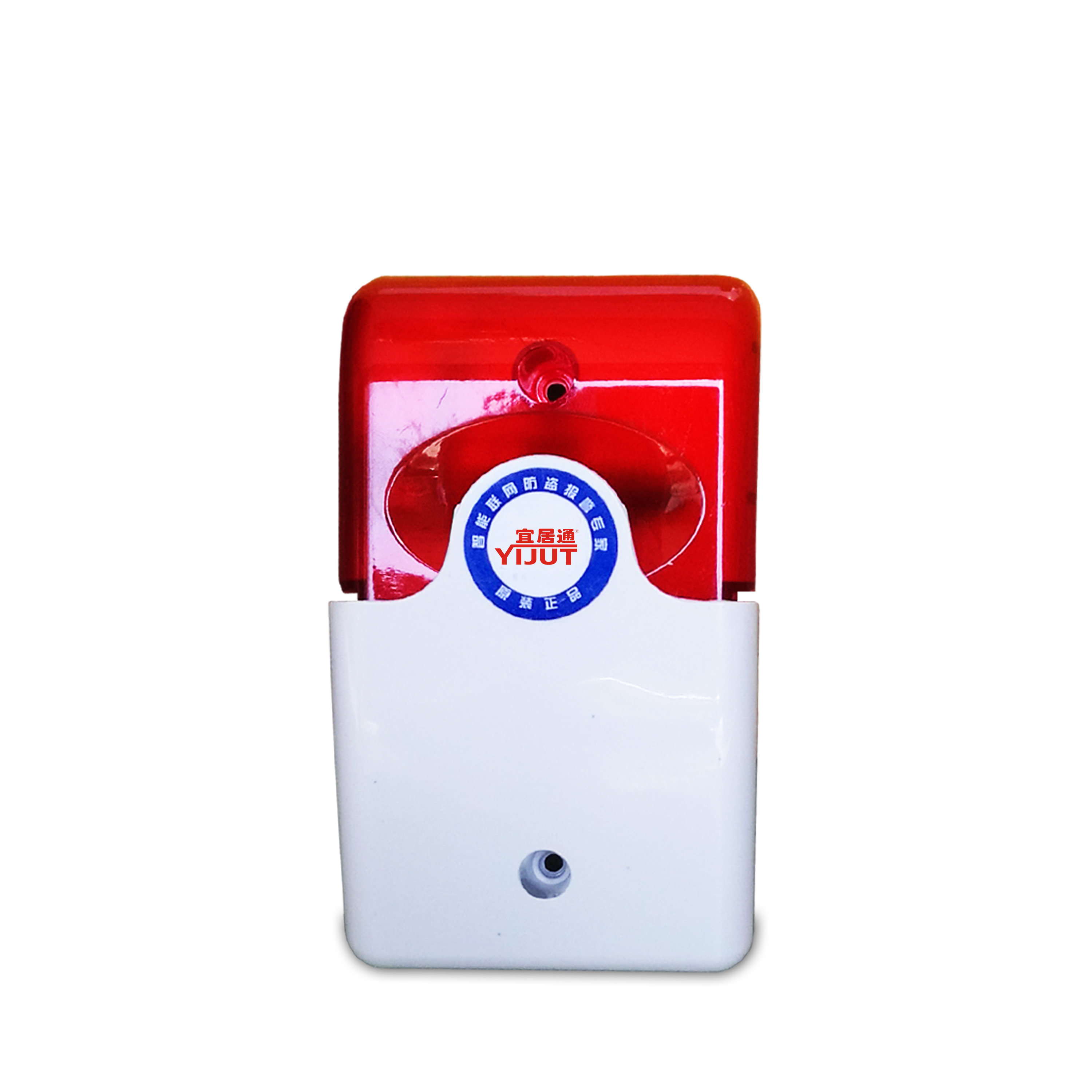

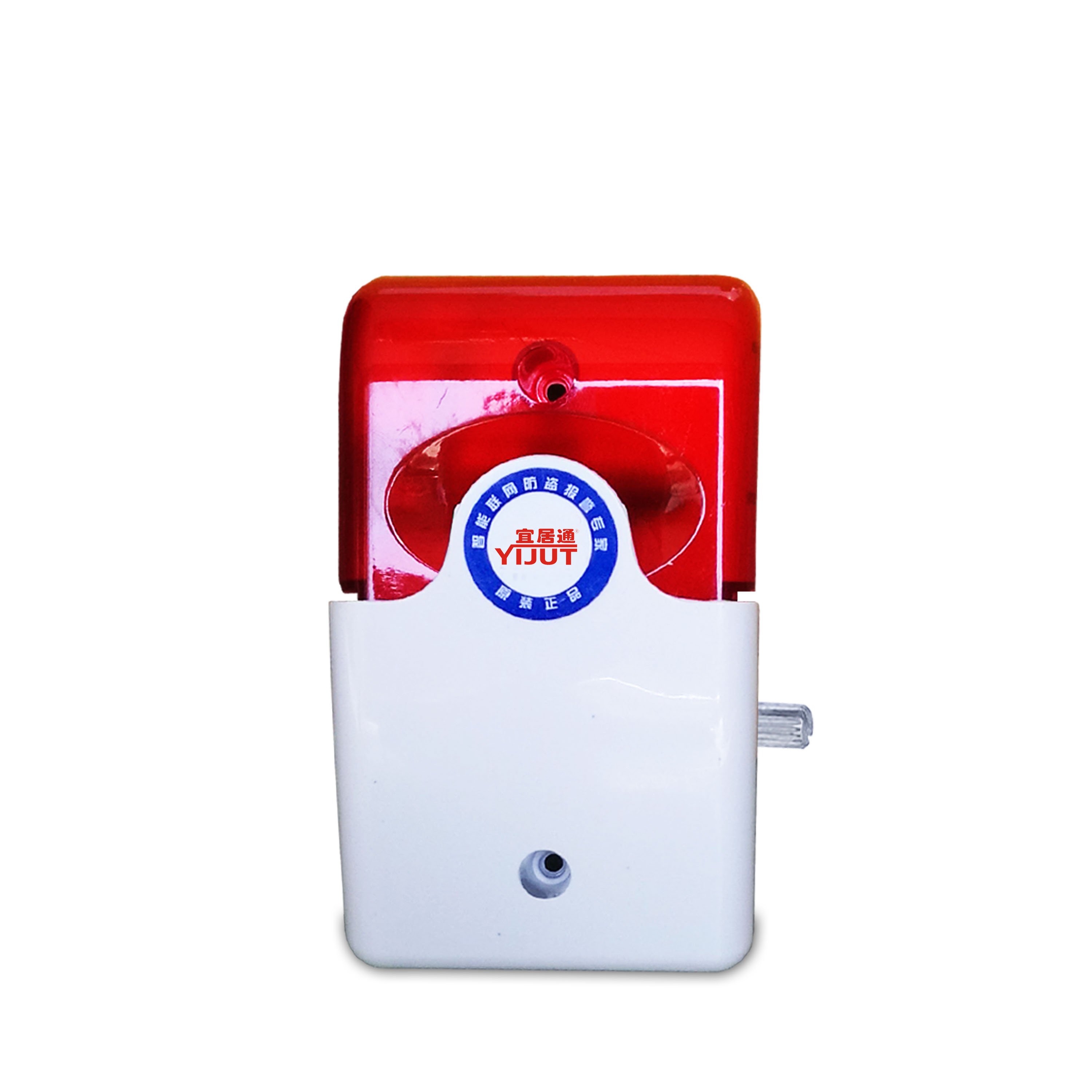

6.声光警号
普通型 可调型
技术参数：
供电电压：DC 9－12V（直接接键盘报警输出端口即可）
静态电流：≦30mA
报警电流：≦250mA
报警声压：110dB
工作温度：-10℃ ～+50℃
报警声音可调
五、信号线、电源线的布线规范
1．信号线：用RVV/RVS，线径0.5～0.75平方毫米。
2．电源线：用RVV/RVS，线径1.0平方毫米。

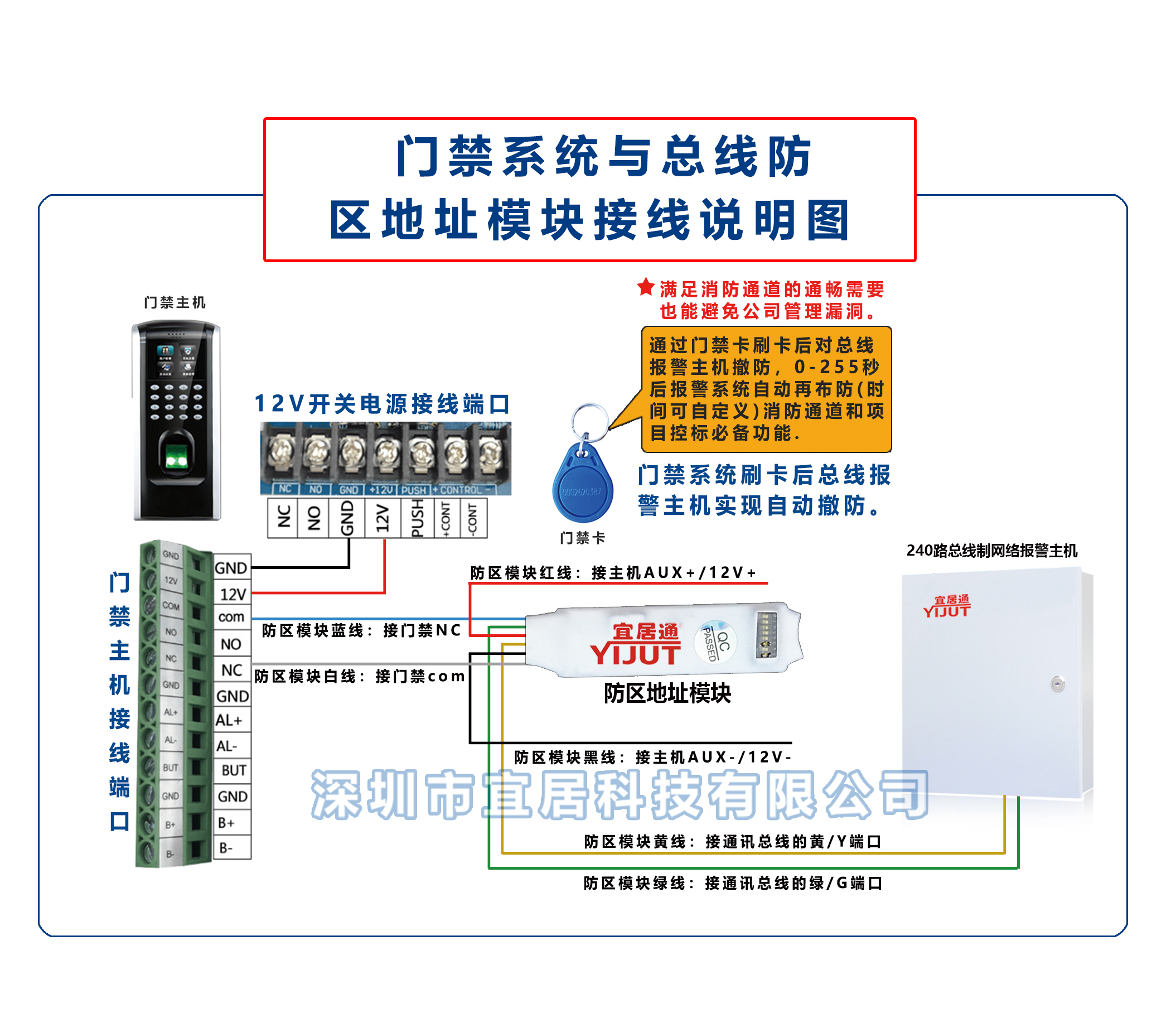

单防区地址模块与门禁机接线示意图如下所示

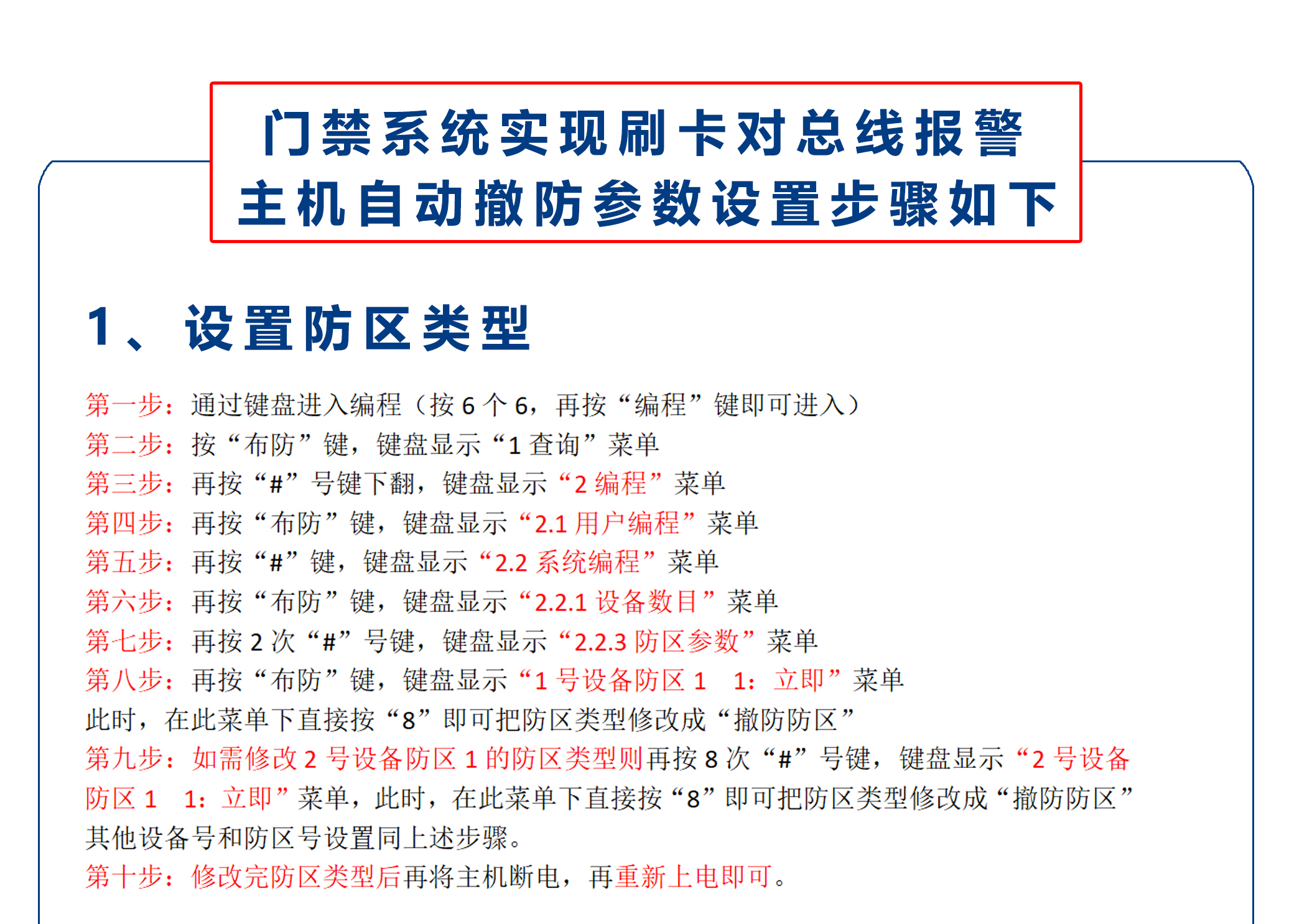

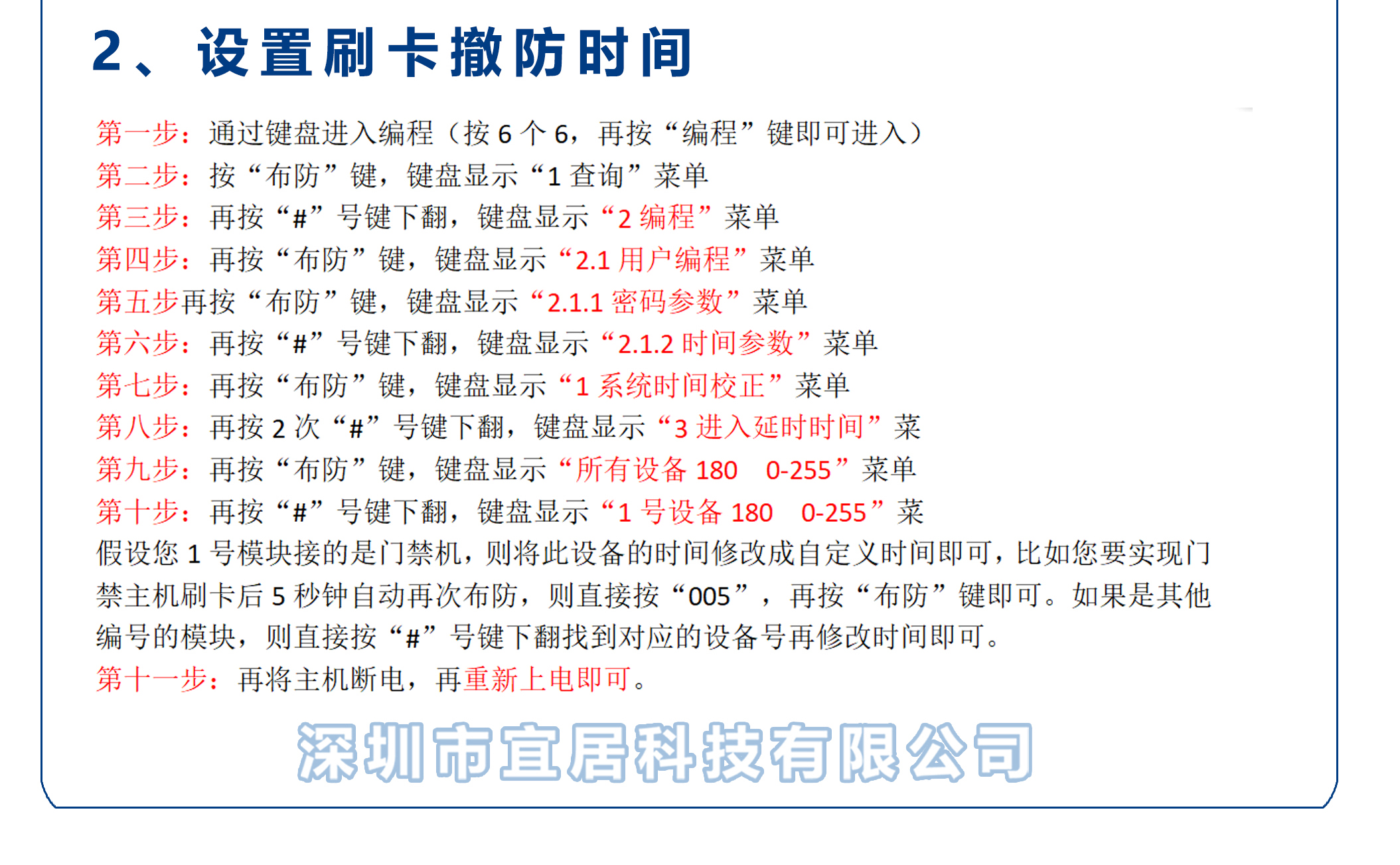

门禁主机刷卡对总线报警主机实现自动撤防布防功能编程设置步骤如下所示：
