总线紧急报警应用方案
总线紧急报警应用方案
一、概述
在安装有紧急求助报警系统的情况下，用户一旦遇到有紧急情况时，只有轻松一下紧急或求助或报警或抢劫按钮时，保安中心的防盗报警主机会立即报警，提醒保安人员的注意，并通过LCD中文显示屏显示窃贼所在方位，同时驱动继电器输出模块，控制模拟屏上相应的防区灯光，这时保安人员可根据实际情况采取措施，将其抓获或吓跑。同时还可以在楼层的每个过道上面安装一个LED电子联动显示屏，平时可以滚动显示“2014年、7月3日08时08分，某某酒店欢迎您”，一旦某个房间紧急按钮按下之后，主机立刻报警，此时LED电子联动显示屏可实时联动显示“几号房间报警等（显示内容可通过软件自定义）”并可语音同步实时播报报警信息，确保在第一时间让每个楼层的人员都知道相关警情，以达到提供酒店快速处理突发性事件的能力，将酒店火灾等意外突发事故的损失降到最低，避免造成重大财产损失和人员伤亡。
总线紧急报警应用方案
二、系统设计说明
该系统主要是用在银行或小区或酒店等紧急求助报警系统防范。
为了使保安中心的管理人员迅速定位发出报警信号的位置，SS-8240为每个紧急按钮分配了防区地址模块，管理人员可以通过报警主机控制键盘或者报警管理软件的报警信息来确定发生报警的区域是几号房间等 。
1． 报警设备配置和依据
a. SS-8120V2 120路总线制报警主机 若干台
b. SS-200V2 中文液晶键盘若干个
c. SS-2016 报警管理软件一套（根据需要选配）
d. SS-103-24 报警联动LED显示屏 若干个
e. SS-801 单防区地址模块 若干个（每个红外探测器配置1个）
f. SS-J28B 紧急报警按钮 若干个 （每个报警点配置1个）
g. SS-024开关电源若干个 (单独供电用)。

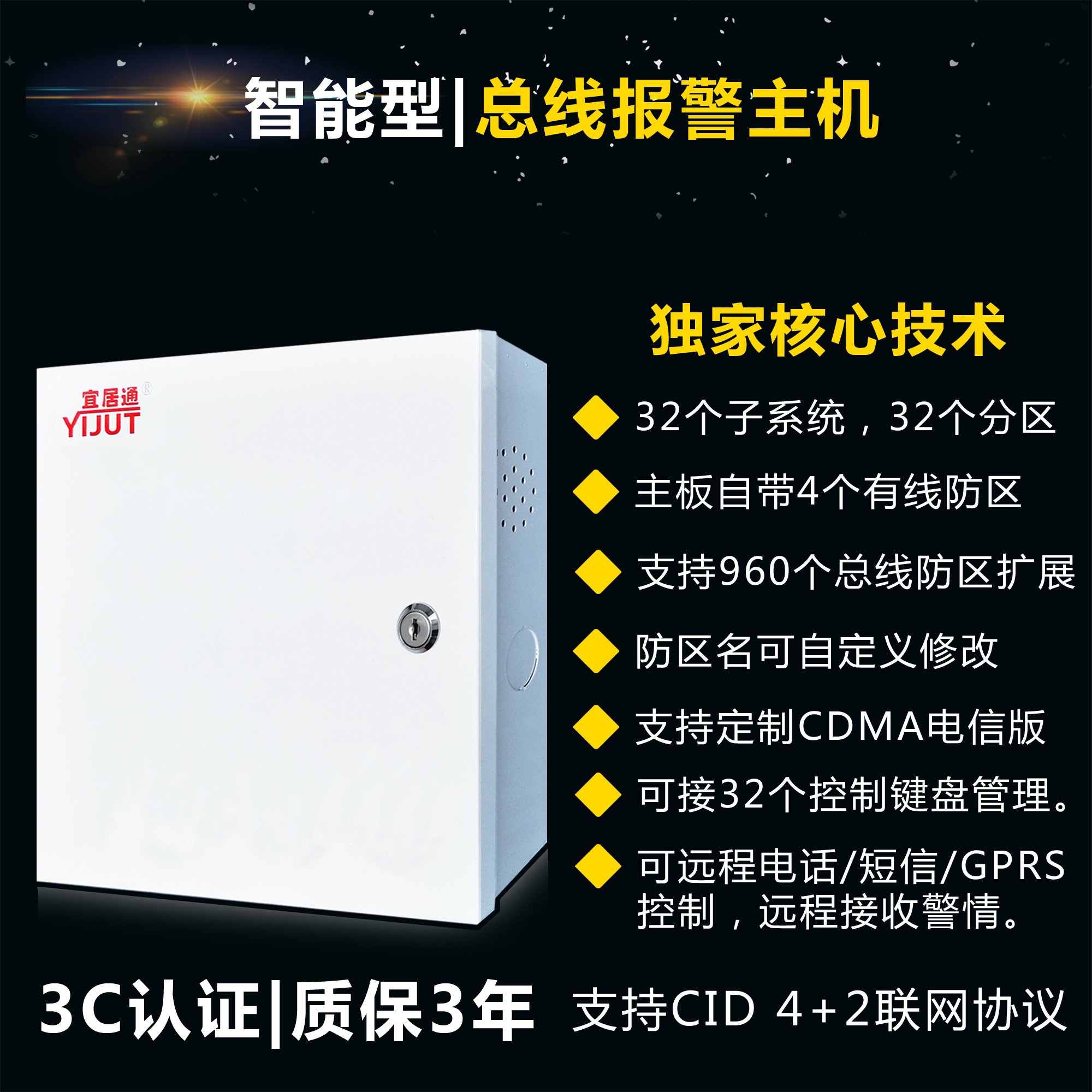

a．SS-8120V2 紧急报警控制主机
产品简介：
SS-8120V2为宜居通大型总线报警主机系列之一，该主机系统采用最人性化的总线设计理念，无线有线兼容，总线报警主机主板自带4个有线防区，支持32个无线防区，具有2个总线通讯接口和一个总线键盘接口，支持32个分区分配控制管理，最多可接32个中文液晶控制键盘，所有编程代码都是菜单式设计，可以轻松快速实现各种编程设置。超强的总线扩展能力，可485总线扩展120个总线设备，最大支持964个有线防区，系统支持定时布防、撤防功能，具有断电报警和防区故障自检提示功能，可接入各种探测器设备，如门磁探测器、红外探测器、激光对射探测器、电子围栏主机等，可通过固定电话/GSM/GPRS/IP网络多种方式将报警信号上传到保安服务公司的110联网报警接警平台，系统兼容国际标准安定宝联网协议（Contact ID和4+2），可全球通用。
总线紧急报警应用方案
八大核心优势：
1、运行速度快（采用 32位ARM处理器，其他厂家的大部分采用8位ARM处理器。）
2、稳定性好,防止死机（具有自动旁路和故障检测提示功能，其他厂家大部分不支持。）
3、多种联网方式可选，联网安全更有保障（支持GSM网络扩展，自由组合联网）
4、可外接32个报警主机控制键盘，每个键盘可独立控制使用（其他厂家大部分只支持8个控制键盘）
5、支持光纤联网使用（其他厂家大部分不支持）
6、支持分区控制和管理（最多支持32个分区，其他厂家大部分不支持）
7、支持定时布防/撤防和全天候自动布防功能。（其他厂家大部分不支持）
8、支持485扩展外接120个防区地址模块，且支持联网使用。（其他厂家的报警主机大多只支持100个以下的总线设备扩展）

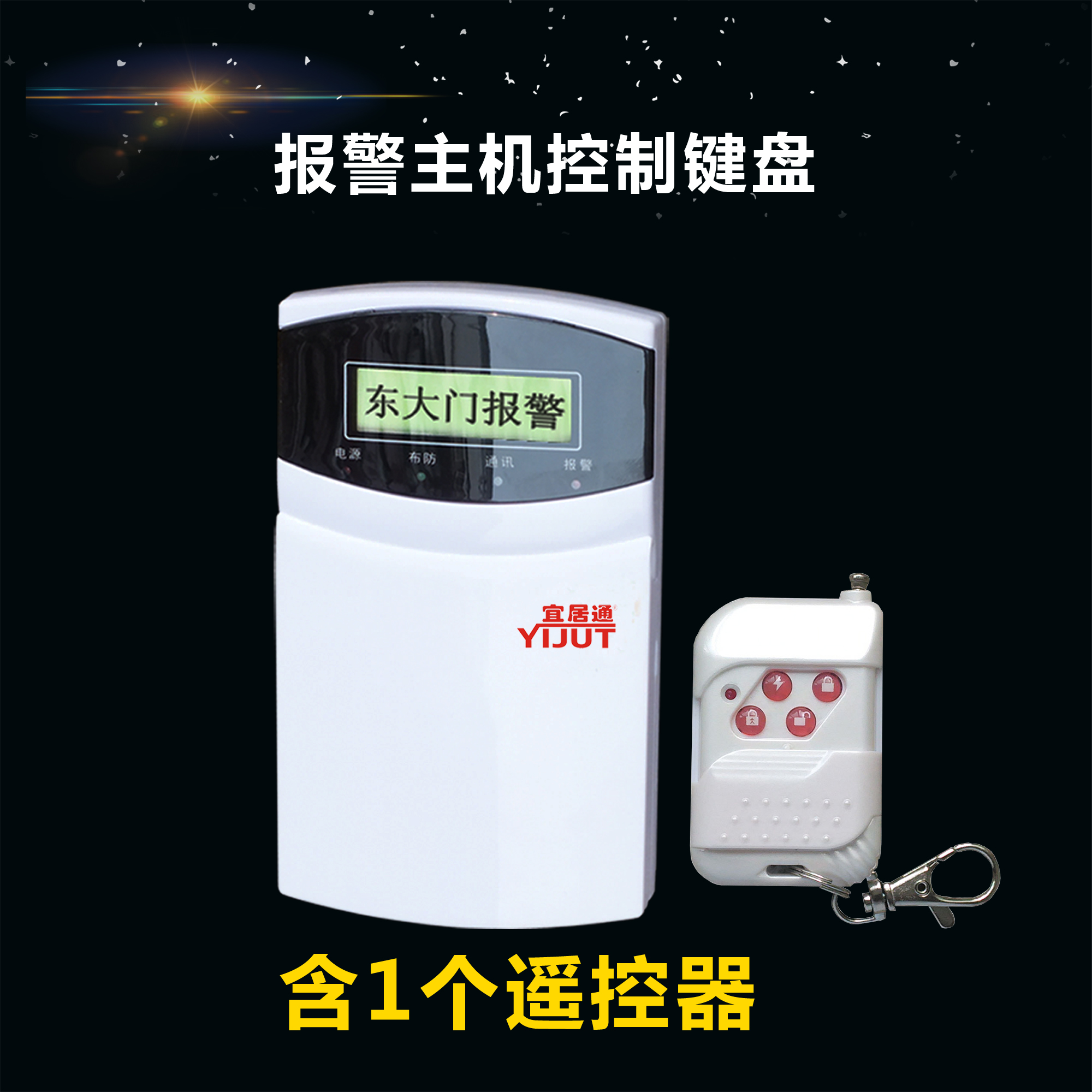

b.紧急报警主机控制键盘
产品简介：
SS-200V2简称中文液晶显示键盘，它是为总线报警主机的配套产品，可用于各种编程操作、显示报警信息、布撤防操作等。该键盘为全新设计，鲜艳亮丽，美观大方。镜片分黑色和蓝色2款。
产品特点：
● 编程操作
使用密码对主控设备进行各种编程操作。
● 中文液晶（LCD）显示
所有的布撤防、报警、旁路、及相应的防区号都在中文LCD上直观显示。
● 警号输出
输出常开的开关信号，作为警号输出，报警时可连接警号，现场发出警报驱吓窃贼。
● 夜光显示
平时自动熄灭，按键时亮起，可在黑暗的环境下正常操作键盘。
● 通讯连接
通过屏蔽双绞线与主控设备连接。
● 遥控器操作
用户可选用遥控器进行布防、撤防、留守布防、紧急求助等操作。
c.报警中心管理软件：SS-2016
SS-2016简称报警中心管理软件，它是用于报警主机配套使用的接警中心软件，通过该软件可以实时查看各防区的状态，实时显示各防区报警，布撤防等各种信息。同时通过该软件可实现布撤防操作，也可自行导入所需的电子地图，通常用于指挥中心，保安室等。
软件特点：
●宜居通报警中心管理软件具有电脑实时显示各类报警，布撤防等各种信息
●可通过软件实现布撤防操作
●可全方位查看各个防区状态
●多级电子地图显示
●带有加密狗功能
●所有的用户状态，报警情况，用户资料等都可以通过地图显示和控制。软件还提供电子地图引入工具，允许工程人员自行安装所需的电子地图。按报警类型分别自动处理。
●按警情分类，每一项警情都可单独选择自动处理、自动打印和报警声音的方式，减轻操作员的负担，提高效率。详尽的报警信息统计与分析。
●提供报表工具，可以用多种查询方式，得到各种需要的统计数据，可以打印出报表。分级操作权限管理。
●提供三级操作人员权限设置，还可自行定义多级操作权限。方便的数据备份、恢复。
●提供完善的数据维护工具，即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。

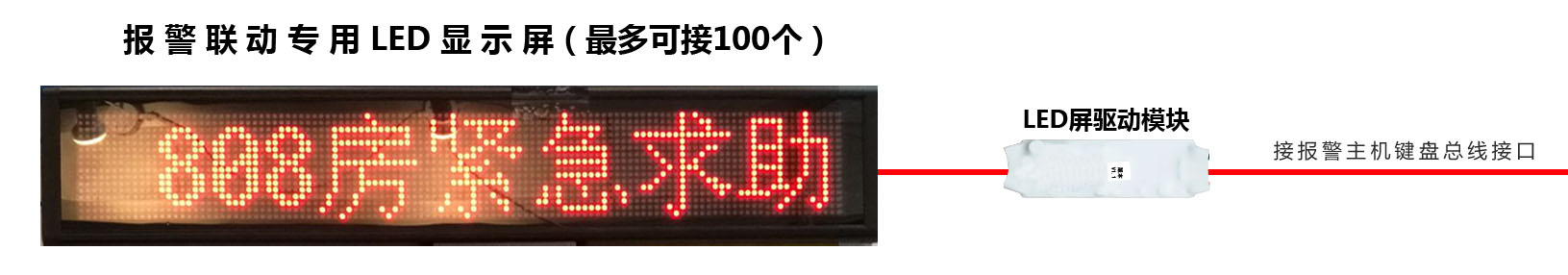

d．SS-103-24 报警联动LED电子显示屏
SS-103-24简称：报警联动LED电子联动显示屏。该设备不仅可以作为大型商场等用户的实时广告牌，而且还可以作为联网防盗报警系统用户的报警信息联动显示设备！该电子显示屏既可以实时的显示年、月、日、时、分等信息，实时显示联网防盗报警系统中具体某个防区的布防、撤防、报警等联动信息的；又可以进行语音播报布防、撤防、报警信息等功能！大大提高联网防盗报警系统的安全等级！真正做到报警信息实时、高效、稳定联动显示！以更好的满足当前和今后大型商场、政府机关、监狱、大型小区、办公大楼、金融机构等安防等级要求高的领域的个性化需求！可量身定制个性化产品！该设备可以通过RS485总线和GPRS网络两种方式与报警中心接警机或者报警管理中心平台软件进行联网！
注意：该LED电子联动显示屏现有尺寸有两种一种尺寸为：150*33cm,一种尺寸为：33*11cm,具体尺寸可定制！
e．SS-801 单防区地址模块
SS-801为宜居通单防区地址模块，该单防区地址模块为宜居通总线报警主机防区扩展模块之一，由于该防区模块只有1个有线防区，因此，只能接入1个开关量探测器设备，但是探测器的种类不限，比如：开关量红外对射/红外光栅探测器，或者是燃气探测器、紧急按钮、张力电子围栏探测器等等都均可以外接到该单防区地址模块上面来，具有接线简单，施工安装方便，模块具有故障自检和一定的防水功能，如防区模块出现故障、掉线等都可以将信号返回给控制主机系统，方便后期技术人员对报警系统的维护和使用。
l 宜居通单防区地址模块可接入不同功能的探测器设备：比如红外感应探测器、烟雾检测探测器、燃气检测探测器、紧急报警按钮、张力围栏探测器等。
l 模块自带1个有线防区可接常开常闭2种开关量探测器，默认是常闭，常开需要定制。
l 该防区模块具有接线简单：绿黄线直接与总线报警主机主板的总线通讯端口的“绿、黄”对应接好，红黑为电源线，与总线主机的AUX+和AUX-接好，再将单防区模块的“白、蓝”2根线直接与开关量探测器的NC和COM端口接好即可。
l 该单防区地址模块不能单独使用，只能用于宜居通总线报警主机的485防区扩展用。
该防区地址模块体积小，可直接内置在红外光栅探测器内

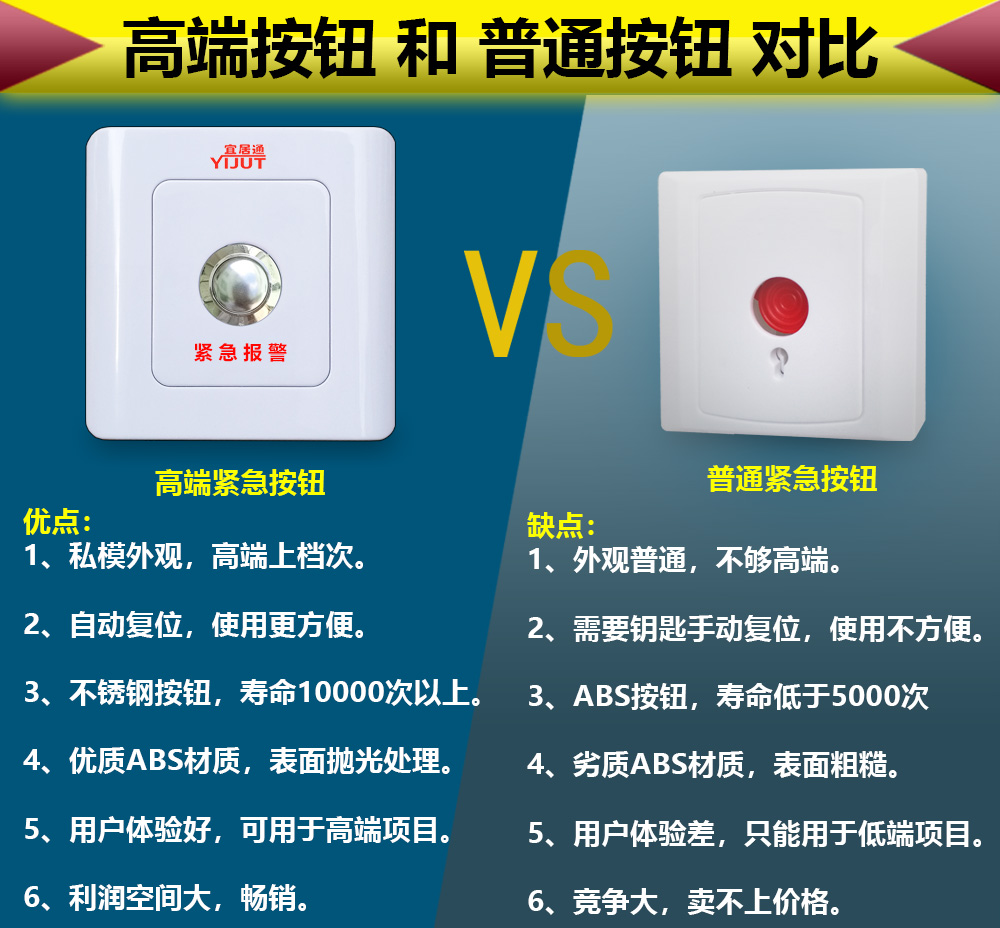

f．SS-J28B 紧急求助报警按钮
SS-J28B为宜居通常开型紧急求助报警按钮，该紧急报警按钮外壳采用优质ABS材质，不锈钢金属按钮开关，自动复位技术，具有安装方便，施工简单，稳定性更好，性价比高等诸多优点，尺寸完美兼容传统86底盒，可以嵌入墙体86底盒安装。按钮和防区地址模块采用开关量通讯有线连接，与总线报警主机连接通讯，主机可以实时监测按钮是否有故障和警情，方便后期检修维护，同时按钮警情可以自定义修改，报警信息个性化显示，可以做到**栋608住户紧急求助等。
总线紧急报警应用方案
g． 直流电源SS-024
● 为报警系统提供稳压电源
● 可以配备蓄电池
● 自动对电池充电
● 交流输入：220V AC
● 直流输出：0-24V DC，3A
三、紧急求助报警系统布线要求
1．紧急求助报警系统通信采用RS-485总线，线材选用2芯双RVV/RVS0.5-0.75平方毫米。
具体要求：铜质，线径0.5～0.75平方毫米，阻抗38～88欧姆/公里，容抗30～50纳法/公里，绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米，可以适当降低线的标准，但必须为RVV/RVS的规格，且非屏蔽线，如果已经布了屏蔽层的线材，则屏蔽层必须统一接地处理，因为屏蔽层会产生静电，时间一长积累静电过多会影响485设备的稳定性，严重时会烧坏485设备)。
2．系统的总线（由两个或多个相互间具有物理连接的设备组成）上最多允许挂接120个总线设备，在不加中继器的情况下，总线长度不大于1200米。
3．紧急求助报警系统总线不应出现分支情况，如分支不可避免，则必须满足以下三条要求：
● 分支长度不大于5米；
● 总线长度之和不超过800米；
● 该分支线上的设备总数不得超过50个。
● 所有通信信号线应尽量远离干扰源，信号线应走弱电井，不能与强电（如220伏住宅电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米。
● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理，例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。
注意：
紧急求助报警系统采用了RS485 电气接口，布线要求采用“手拉手”的方式，保证信号传输稳定性，不支持星星连接或者放射状连接，特别是在小区联网线的布线上，一定注意。在以下几种情况下，应采取如下方式进行布线：
4．信号共地：
● 同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。
● 集中供电时，把同一个网段上的所有电源（包括通讯设备的自带电源）的直流负极直接接到一起组成公共信号地，此时信号地即直流电源地。
● 单家独立供电时，把同一个网段上所有总线设备的地（黑线）引脚接在一起，由此组成公共信号地。

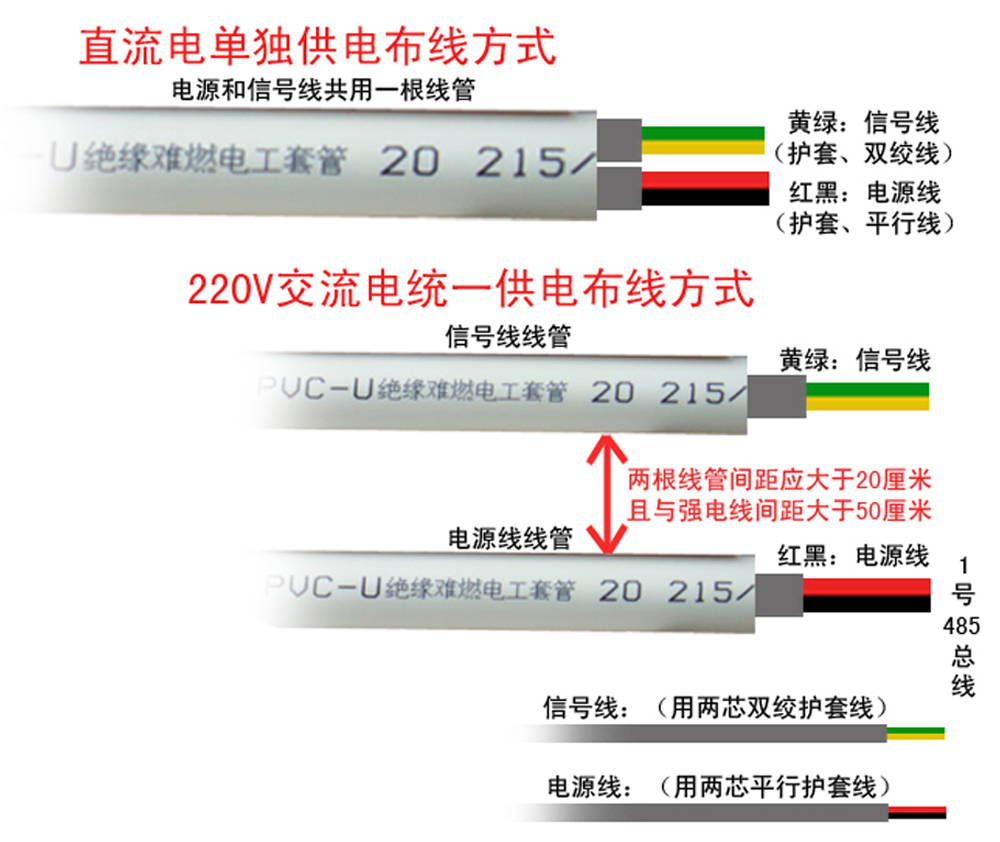

5. 紧急求助报警线材推荐选型
布线距离 | 信号线 | 电源线 | 备注 |
1000米内 | RVS /RVV2*0.5mm2，护套线 | 2*2.0mm2,平行，护套线 |
|
1000米以上 | RVS /RVV2*0.75mm2，护套线 | 2*2.5mm2, 平行，护套线 | 在1200处加中继器 |

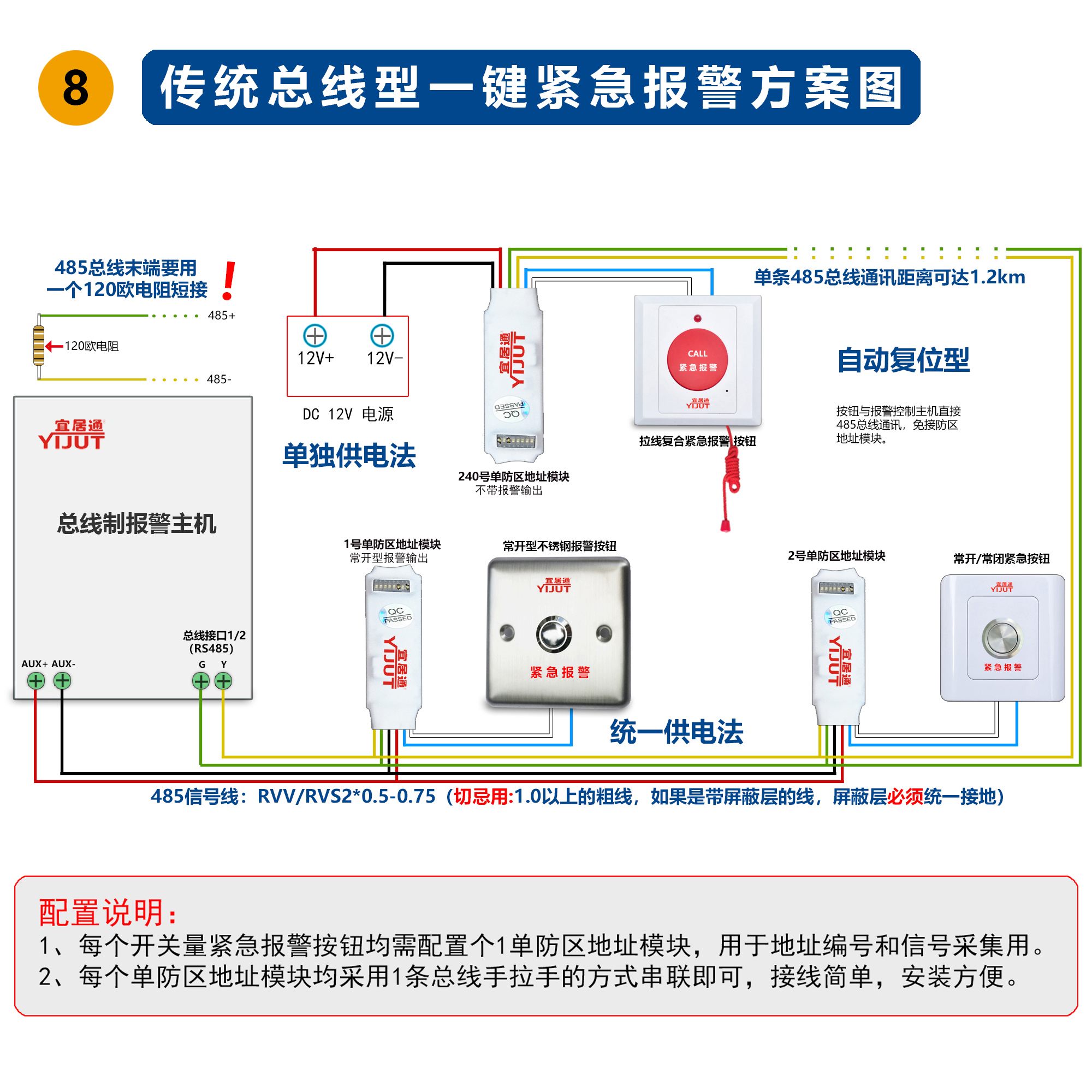

6．紧急求助报警现场布线图例

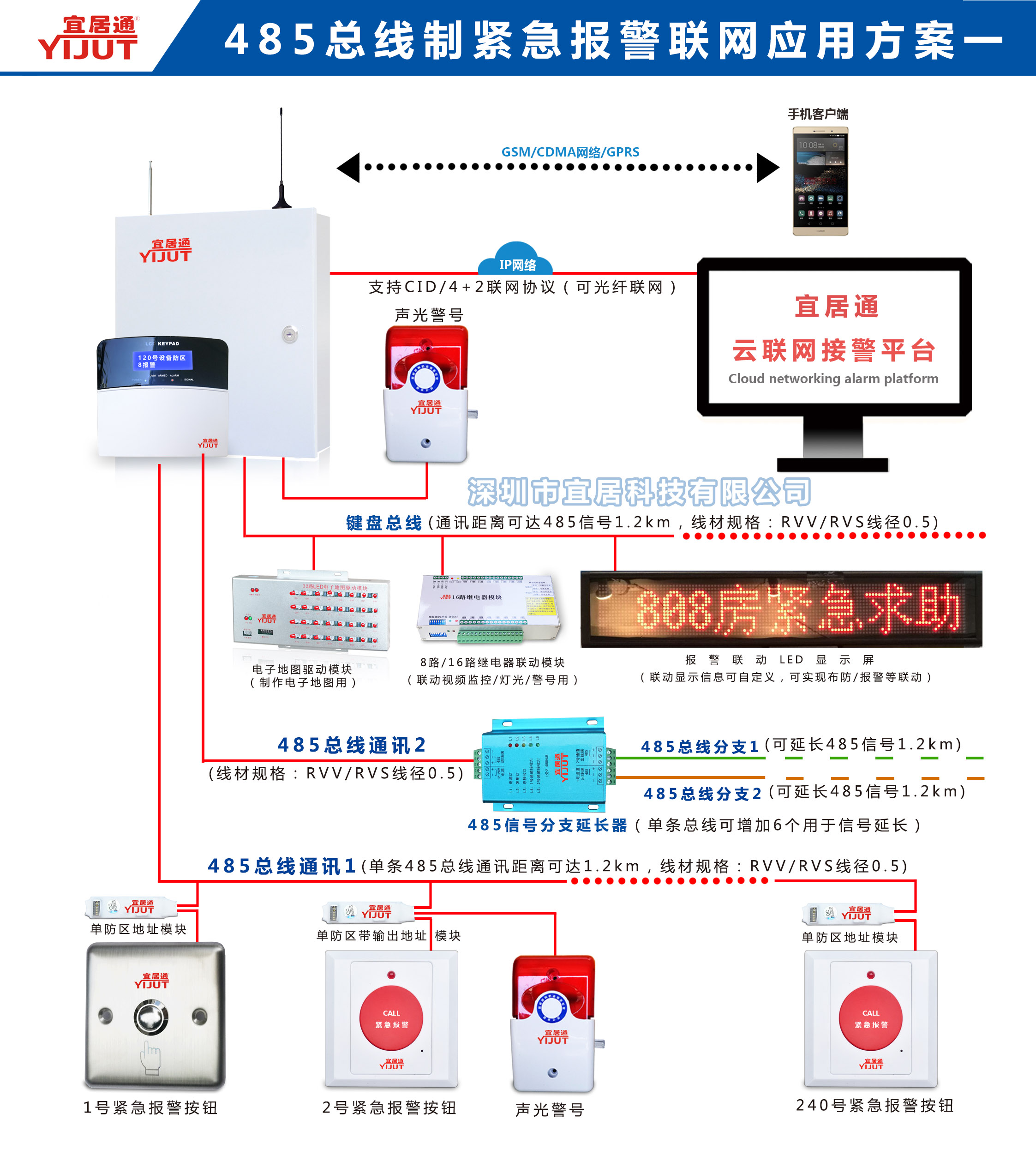

六、总线紧急报警应用方案图
七、紧急报警系统配置清单如下：
序号 | 设备名称 | 规格型号 | 单位 | 数量 | 备注 |
1 | 120总线报警主机 | SS-8120V2 | 台 | 1 | 每栋楼配置1台 |
2 | 中文液晶键盘 | SS-200 | 个 | 1 | 每栋楼配置1个 |
3 | 报警管理软件 | SS-2016 | 套 | 1 | 物业管理中心安装一套 |
4 | 单防区地址模块 | SS-801 | 个 | 1 | 每个红外配置1个 |
5 | 紧急报警按钮 | SS-J28B | 个 | 1 | 每个报警点配置1个 |
6 | 开关电源 | SS-24VKT | 个 | 1 | 每层楼配置1个 |
7 | 后备电池 | SS-12V7A | 个 | 1 | 报警主机220V停电备用 |
8 | 电源电缆 | RVV2*2.0 | 米 |
|
|
9 | 通讯电缆 | RVS/RVV2*0.5 | 米 |
|
|
|
|
|
|
|
|
